Pro-Ject MC Step Up Box DS3 B sort
Præsentation
Før fremkomsten af phono MC-forforstærkere med halvledere var step-up-transformatorer normen i high-end vinylsystemer. Pro-Ject bringer denne tilgang tilbage i fokus med MC Step Up Box DS3 B, en passiv transformator med balancerede udgange baseret på Lundahl LL 1678 med amorf kerne. Princippet: at hæve signalet fra en MC-pickup til niveauet for en MM-pickup, helt uden aktiv forstærkning og uden strømforsyning.
Hvorfor en transformator frem for en MC-forforstærker
En moving coil-pickup (MC) leverer et signal, der er omkring ti gange svagere end en moving magnet-pickup (MM). For at kompensere skal en phono MC-forforstærker anvende en høj gain, hvilket har en tendens til at øge baggrundsstøj og forvrængning. Step-up-transformatoren omgår problemet: den udnytter viklingsforholdet i sine viklinger til at hæve signalspændingen med en proportional reduktion af strømmen. Ingen aktive komponenter indgår. Ingen strømforsyning er nødvendig.
Resultatet er ifølge Pro-Ject et lavere støjgulv og reduceret forvrængning sammenlignet med tilsvarende aktiv forstærkning. Lytningen vinder i dynamik og naturlighed, egenskaber som mærket specifikt forbinder med den passive transformatorbaserede tilgang.
Pro-Ject anbefaler at kombinere MC Step Up Box DS3 B med en phono MM-forforstærker af høj kvalitet via MM-indgangen. Kombinationen step-up + MM-rørforforstærker er den, mærket foretrækker.
Lundahl LL 1678-transformatorer med amorf kerne
Valget af transformator er afgørende i en enhed af denne type. Pro-Ject har valgt Lundahl LL 1678, en svensk model med kerne i amorf koboltlegering. Dette materiale har en interessant egenskab: i modsætning til klassiske mu-metal-kerner lagrer det ikke energi, hvilket eliminerer lavfrekvente resonanser forårsaget af serielle parasitkapacitanser. Det opgivne frekvensområde strækker sig fra 10 Hz til 55 kHz (±1 dB), et bredt spektrum, der uden problemer dækker lydindholdet på en vinylplade.
Hver kanal har sin egen transformator (dobbelt mono-design), hvilket maksimerer adskillelsen mellem venstre og højre kanal. Transformatorerne er beskyttet af en afskærmning i mu-metal mod eksterne elektromagnetiske forstyrrelser.
Valgbar gain og justerbar impedans
Transformationsforholdet kan skiftes mellem to positioner: 1:16 (24 dB gain) og 1:32 (30 dB gain). Justeringen foretages fra frontpanelet ved et enkelt tryk på en trykknap. Positionen 24 dB passer til de fleste almindelige MC-pickupper, mens positionen 30 dB er beregnet til pickupper med meget lavt udgangsniveau.
Pickupens belastningsimpedans justeres på bagpanelet, igen via en trykknap. Denne mulighed for tilpasning er vigtig: en forkert tilpasset impedans ændrer frekvensgangen og pickupens dynamiske opførsel. Pro-Ject anbefaler en belastning på 47 kΩ / 100 pF på udgangen, hvilket svarer til standard MM-indgangen på de fleste phono-forforstærkere.
Balancerede og ubalancerede tilslutninger
Suffikset « B » i modelnavnet angiver tilstedeværelsen af balancerede forbindelser (XLR) ud over de guldbelagte RCA-stik. Ikke-B-versionen (MC Step Up Box DS3, sælges separat) tilbyder kun RCA.
Fordelen ved balanceret drift er støjundertrykkelse: signalet føres gennem to ledere i modfase, og al støj opsamlet undervejs annulleres ved modtagelsen. I et hjemmemiljø mættet med elektromagnetiske forstyrrelser (Wi-Fi, lysdæmpere, switch-mode-opladere) har denne egenskab en konkret nytteværdi.

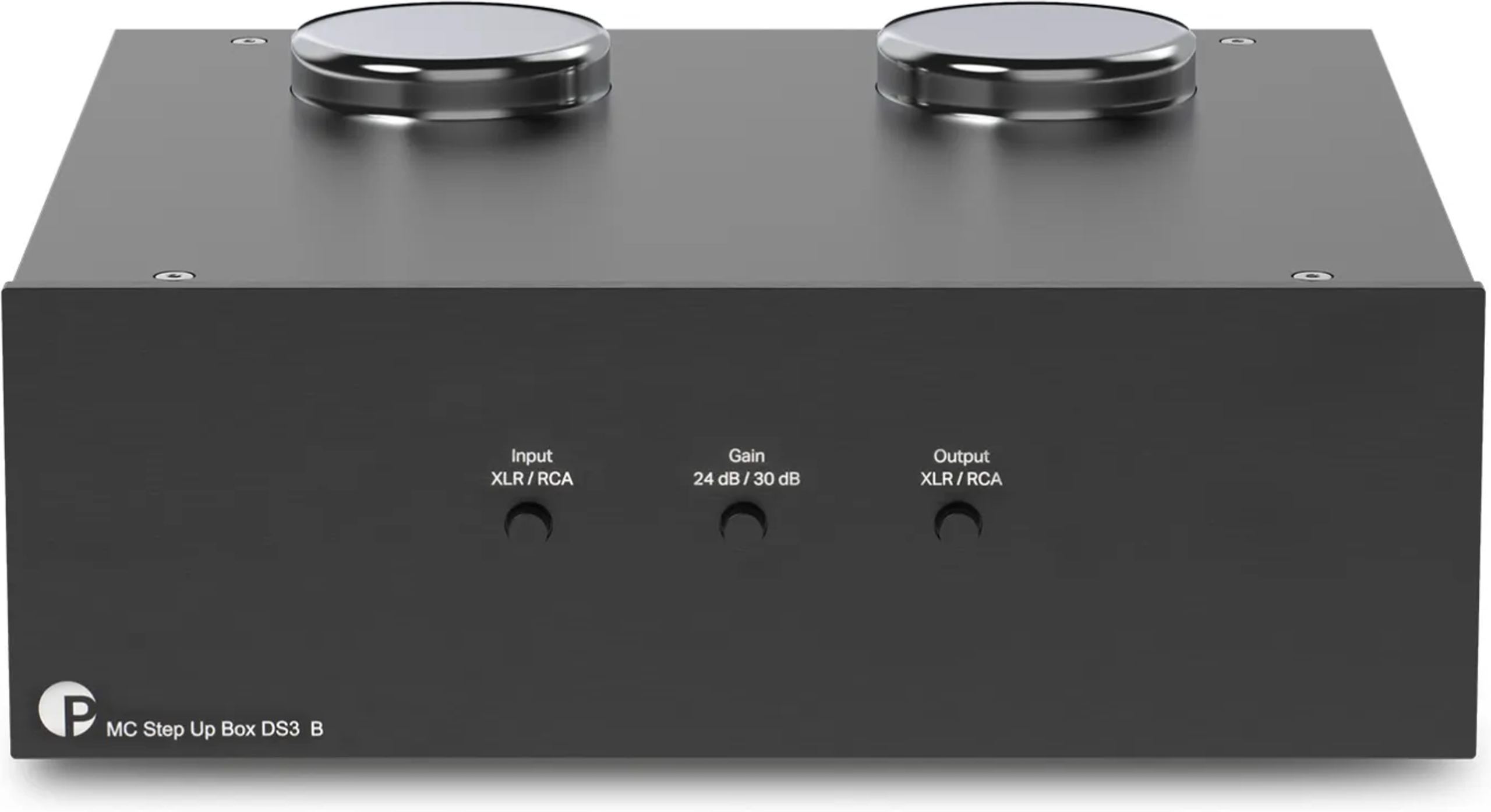

Omskiftning mellem RCA- og XLR-indgange/-udgange sker fra frontpanelet via trykknapper.
Dokumentation
Engelsk
Tekniske egenskaber
Lydmæssige fordele
- Lydforbedring til enhver MC-pickup
- Særligt anbefalet til rørbaserede phono-forforstærkere
- Mere levende, dynamisk og naturlig gengivelse
- Overlegen lydkvalitet
- Lav støj
- Maksimal kanalseparation
- Meget lavt forvrængningsniveau
Elektronisk konstruktion
- Audio-transformator af høj kvalitet Lundahl LL1678
- Fuldt passiv signalvej, uden strømforsyning
- Valgbart transformationsforhold: 24 / 30 dB
- Transformator med mu-metal-afskærmning
- Dobbelt mono-konstruktionsprincip
- Balancerede ind- og udgange

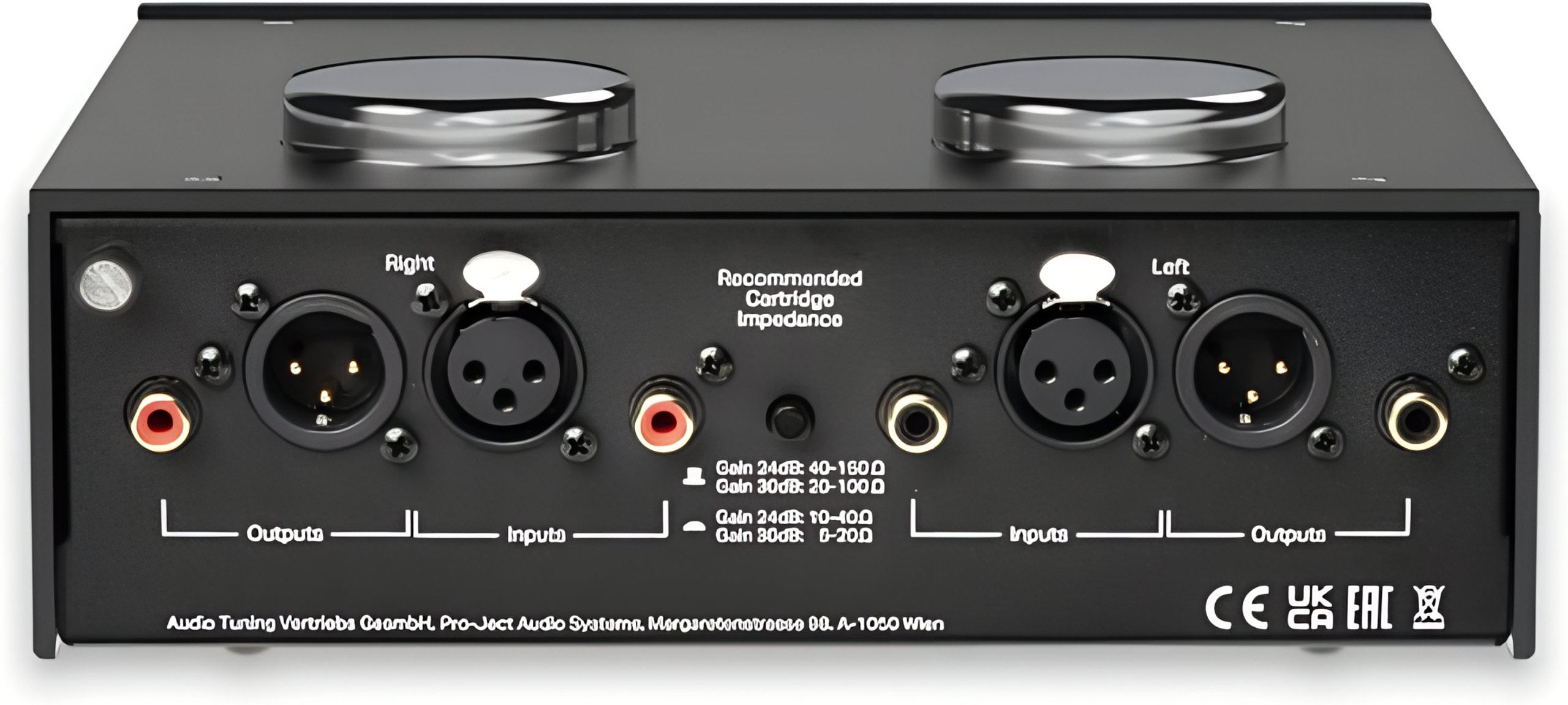

Tilslutninger
- MC-indgang: 1 par RCA phono-bøsninger, XLR
- Udgang: 1 par RCA phono-bøsninger, XLR
- Guldbelagte RCA-terminaler
- Omskiftning af ind- og udgange via trykknapper på fronten
Chassis
- Kabinet i massivt aluminium, der beskytter mod interferens
- Designet og håndlavet i Europa
- Tidløst design og robust konstruktion
Tekniske specifikationer
- Frekvensrespons 10 Hz - 55 kHz : +/- 1 dB
- Anbefalet belastning: 47 kOhm / 100 pF
- Mål: 206 x 79 x 197 mm (209 mm med bøsninger)
- Vægt: 1740 g
Ofte stillede spørgsmål
Hvad er forskellen mellem MC Step Up Box DS3 og DS3 B?
DS3 tilbyder kun RCA-forbindelser (ubalancerede). DS3 B tilføjer XLR-indgange og -udgange (balancerede), hvilket gør det muligt at overføre signalet i balanceret tilstand. DS3 B bruger de samme Lundahl LL 1678-transformatorer.
Har MC Step Up Box DS3 B brug for en strømforsyning?
Nej. Signalvejen er fuldstændig passiv. Transformatoren hæver spændingen via sit viklingsforhold uden nogen aktive komponenter eller ekstern energikilde.
Kan man bruge denne transformator med enhver MC-pickup?
Ja, forudsat at pickupens udgangsniveau og impedans er kompatible med de to foreslåede gain-indstillinger (24 dB eller 30 dB). MC-pickupper med lavt og meget lavt udgangsniveau er de naturlige kandidater.
Hvordan vælger man mellem 24 dB og 30 dB gain?
Det afhænger af pickupens udgangsniveau. En standard MC-pickup (omkring 0,4 til 0,5 mV) fungerer godt med 24 dB. En pickup med meget lav udgang (0,2 mV eller mindre) vil drage fordel af indstillingen 30 dB for at nå et tilstrækkeligt niveau ved MM-forforstærkerens indgang.
Er det absolut nødvendigt med en phono-rørforforstærker efterfølgende?
Nej, en MM-forforstærker med transistorer fungerer også. Pro-Ject mener, at kombinationen med en rørforforstærker giver de bedste resultater, men det er en anbefaling, ikke et teknisk krav.
Kan man bruge RCA- og XLR-udgangene samtidig?
Nej, omskiftningen mellem RCA og XLR sker via trykknapperne på fronten. Kun én type forbindelse er aktiv ad gangen, både på indgangen og på udgangen.
Hvilken type signalkabel skal bruges mellem pladespilleren og DS3 B?
I RCA-tilstand er et standard afskærmet phono-kabel velegnet. I XLR-tilstand anbefales et balanceret kabel af god kvalitet. Pladespilleren skal være udstyret med en XLR-udgang for at kunne udnytte den balancerede tilstand.
