SPL Performer s900 rød

SPL Performer s900 : stereoeffektforstærker

At få 200 watt pr. kanal ind i et kabinet, der kun er elleve tommer bredt og smallere end de fleste audioapparater, er en ingeniørmæssig udfordring. SPL, der blev grundlagt i 1983 for at udstyre indspilningsstudier, har løst den med sin Performer-serie. s900 placerer sig midt i serien og overtager konstruktionen fra sin storebror, s1200, i et mindre format. Dets særlige kendetegn er en usædvanlig intern spænding.

VOLTAiR-teknologi ved 120 volt

De fleste operationsforstærkere arbejder med en forsyningsspænding på plus/minus 15 volt. SPL fremstiller sine egne, 120V SUPRA, som kan fungere ved plus/minus 60 volt, altså fire gange standarden for halvlederkomponenter. Det er denne høje driftsspænding, som mærket kalder VOLTAiR.

Fordelen mærkes ved lytning. Mellem det gennemsnitlige niveau i et musikstykke og punktet, hvor kredsløbet mættes, har en forstærker en margen kaldet dynamisk reserve eller headroom. Ved at hæve den interne spænding håndterer s900 de kraftigste musikalske spidser, mens den forbliver langt fra denne grænse. Dens komponenter arbejder i deres optimale område frem for tæt på mætning, hvor forvrængningsartefakter opstår, som kan høres på forstærkere, der presses til det yderste.

To separate trin til spænding og effekt

s900 adskiller fysisk spændingsforstærkningen fra effektforstærkningen. Hvert trin har sin egen tilbagekoblingssløjfe, mekanismen der korrigerer afvigelser mellem indgangssignalet og udgangssignalet. Denne adskillelse forhindrer signaler, der reflekteres af højttalerne, i at nå tilbage til indgangstrinnet og forstyrre signalbehandlingen der.

Udgangstrinnet arbejder i klasse AB, en driftstilstand der kombinerer effektiviteten fra klasse B med en del af lineariteten fra klasse A. Det er et almindeligt kompromis inden for hi-fi: mindre varmeafgivelse end ren klasse A, med forvrængning der holdes under kontrol selv ved høj effekt.

Effekt, der passer til de fleste højttalere

Ved 8 ohm leverer s900 2 x 200 watt. Effekten stiger til 2 x 370 watt ved 4 ohm og 2 x 420 watt ved 2 ohm. Det bemærkes, at effekten ikke fordobles, når impedansen halveres: strømforsyningen er ikke dimensioneret til at opføre sig som en ubegrænset strømgenerator. I praksis driver s900 uden besvær langt de fleste højttalere, både kompakte modeller og gulvhøjttalere med normal følsomhed. De mindst følsomme belastninger og dem med den mest krævende impedans er fortsat s1200’s område, da den er kraftigere.

Dæmpningsfaktoren overstiger 280 ved 8 ohm. Denne værdi angiver forstærkerens evne til at kontrollere højttalerenhedens bevægelse, især i bassen, hvor membranen har tendens til at fortsætte sin bevægelse, efter signalet er ophørt. En udgangsimpedans på under 0,035 ohm peger i samme retning: et fast greb om membranerne.

En lineær strømforsyning med toroidtransformator

Strømforsyningen er lineær med en afskærmet toroidtransformator på 866 VA og en filterkapacitet på 48 000 mikrofarad. SPL fravælger switch-mode-strømforsyninger til fordel for denne mere omfangsrige og tungere løsning. Denne energireserves rolle viser sig ved transienter: når et musikstykke pludselig kræver meget strøm, eksempelvis et slag på stortrommen, afgiver kondensatorerne den lagrede energi uden at spændingen falder. Det forklarer en del af vægten på 14,6 kg for et så kompakt kabinet.

XLR- og RCA-indgange, følsomhedsindstilling

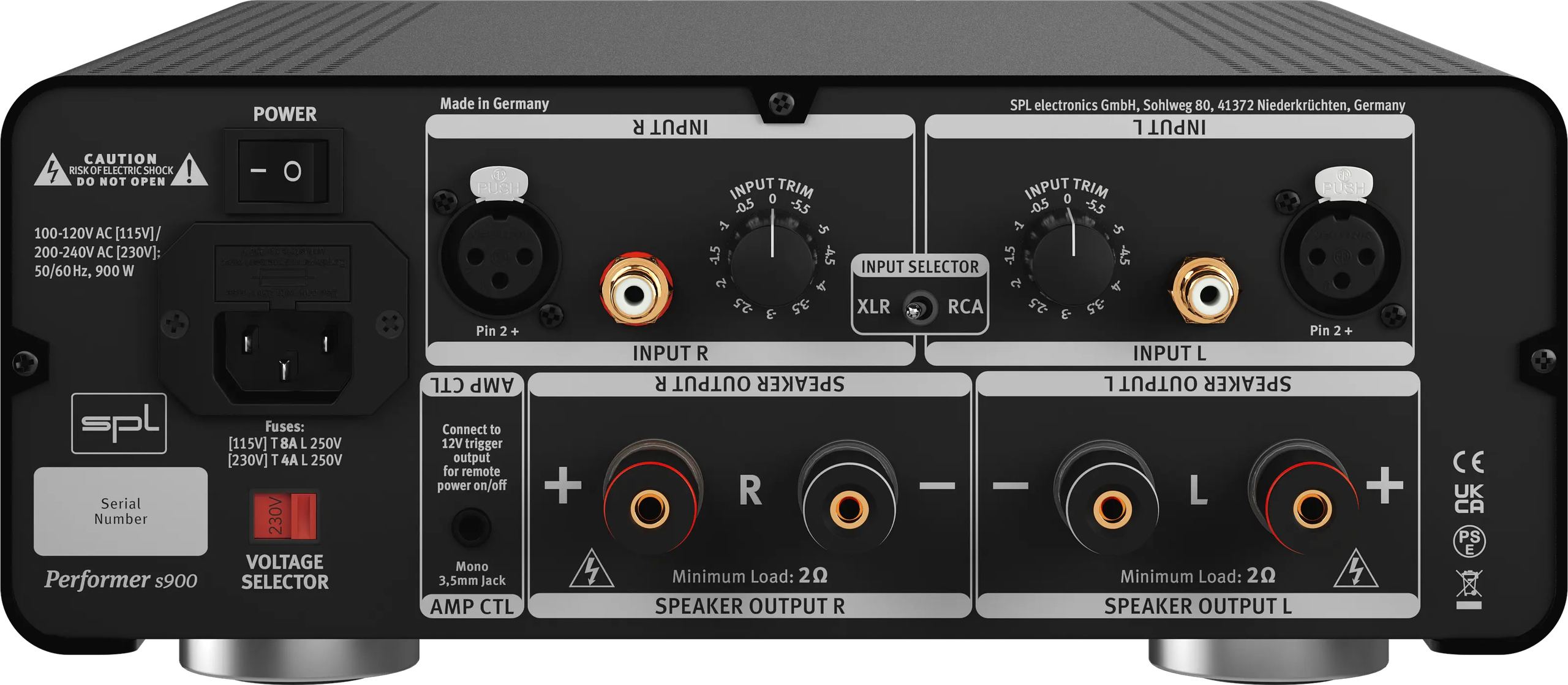

s900 accepterer en balanceret XLR-kilde og en ubalanceret RCA-kilde, som vælges med en omskifter på bagsiden. Denne dobbelte indgang gør den kompatibel med de fleste forforstærkere uden adapter.

Hver kanal har en indstilling af indgangsfølsomheden, justerbar fra 0 til -5,5 dB i trin på 0,5 dB. Det er ikke en volumenstyring, men en fin dæmpning, der indstilles én gang for at tilpasse gain til forforstærkeren. SPL foretrækker denne løsning frem for et potentiometer, der permanent sidder i signalvejen. Indstillingen er nyttig til at afbalancere to forstærkere ved bi-amping.

En 12-volts triggerindgang (AMP CTL, på 3,5 mm jack) gør det muligt for en SPL-forforstærker, såsom Director Mk2, automatisk at tage s900 ud af standby og sætte den tilbage i standby. I standby forbliver strømforbruget under 0,3 watt. Højttalerterminalerne accepterer både bananstik og afisolerede kabler med op til 4 mm i diameter.

Et kompakt format i Performer-serien

s900 måler 278 mm i bredden, 114 mm i højden og 345 mm i dybden og vejer 14,6 kg. Denne bredde på cirka elleve tommer adskiller den fra standarden på sytten tommer, der præger de fleste hi-fi-møbler og racks. Placeret alene ved siden af apparater i fuld bredde vil kabinettet se anderledes ud. Til gengæld kan det naturligt stables med de øvrige SPL-komponenter i Professional Fidelity-serien, såsom Director Mk2-forforstærkeren eller phono-forforstærkeren, der har samme dimensioner.

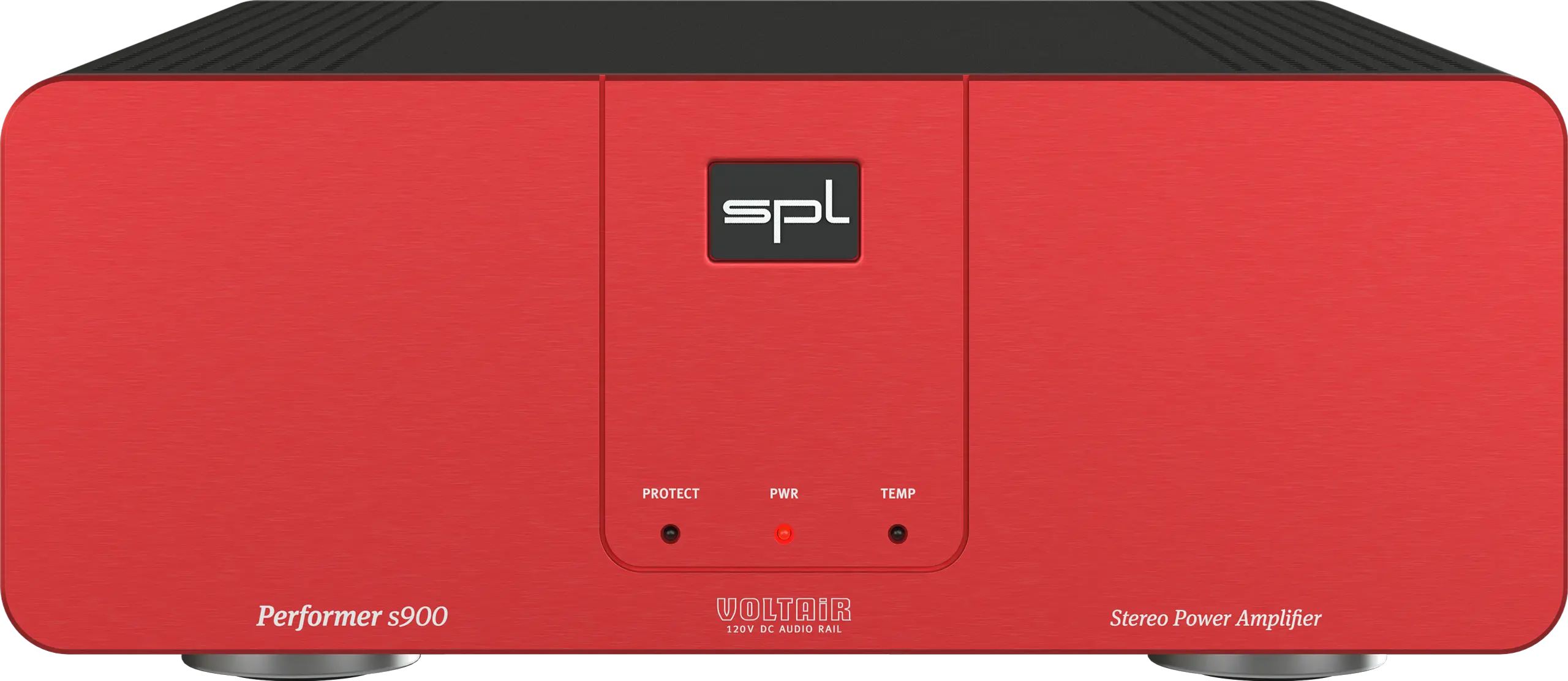

Der tilbydes tre farver, sort, rød og sølv, takket være en udskiftelig frontplade placeret i en central rille. Produktionen foregår i Tyskland. SPL monterer en stor del af komponenterne med gennemgående montering (through-hole), en teknik der gør det muligt at vælge dele, som er udvalgt efter gehør under udviklingen.

På sikkerhedssiden overvåger et kredsløb tilstedeværelsen af jævnstrøm på udgangen og afbryder om nødvendigt effekttrinnet: Protect-indikatoren lyser da rødt. En temperaturføler på køleprofilerne slukker forstærkeren ved overophedning, hvilket angives af Temp-indikatoren. s900 køles ved konvektion uden ventilator og kræver derfor lidt ventilationsplads omkring sig.

Tekniske specifikationer

Generelt

• Stereo effektforstærker i klasse AB
• Proprietær SPL VOLTAiR 120 V-teknologi
• Separat trindesign til spændings- og effektforstærkning

Styrker

• Høj effekt, der passer til størstedelen af Hi-Fi-højttalere
• VOLTAiR 120 V-teknologi med meget stor dynamisk reserve (headroom)
• Klasse AB-forstærkning med lav forvrængning
• Balancerede XLR- og ubalancerede RCA-indgange
• Valg af indgang via omskifter på bagsiden
• Justering af indgangsfølsomhed fra 0 til -5,5 dB i trin på 0,5 dB
• 12 V Trigger-indgang (AMP CTL) til automatisk standby
• Kompatibel med SPL-forforstærkere og tredjepartsudstyr

Lydydelse

• RMS-effekt:
  • 2 × 420 W ved 2 Ω
  • 2 × 370 W ved 4 Ω
  • 2 × 200 W ved 8 Ω
• Harmonisk forvrængning (1 kHz):
  • < 0,07 % ved 2 Ω
  • < 0,06 % ved 4 Ω
  • < 0,04 % ved 8 Ω
• Frekvensrespons (-3 dB): 10 Hz – 80 kHz
• Forstærkning: 26 dB
• Udgangsspænding:
  • 112 V spids-til-spids
  • 40,2 V RMS
• Udgangsimpedans: < 0,035 Ω
• Dæmpningsfaktor (8 Ω, 1 kHz): > 280
• Signal/støj-forhold (A-vægtet): -123 dB

Tilslutninger

• Indgange:
  • 1 par balancerede XLR
  • 1 par ubalancerede RCA
  • XLR / RCA-indgangsvælger
• Højttalerudgange:
  • Terminaler kompatible med bananstik
  • Skrueklemmer, der accepterer kabler op til 4 mm
• AMP CTL 12 V Trigger-indgang (3,5 mm jack)

Indstillinger

• Indgangsfølsomhed: 8 dBu
• Niveaujustering:
  • Fra 0 dB til -5,5 dB
  • I trin på 0,5 dB

Strømforsyning

• Lineær strømforsyning med afskærmet ringkernetransformator
• Filterkapacitet: 48 000 µF
• Ringkernetransformator: 866 VA
• Forsyningsspænding for indgangstrin: ±60 V
• Forsyningsspænding for effekttrin: ±64 V
• Forsyning til relæ / LED / Trigger: +12 V
• Netspænding:
  • 230 V AC / 50 Hz
  • 115 V AC / 60 Hz
• Sikring 230 V: T 4 A
• Sikring 115 V: T 8 A
• Maksimalt strømforbrug: 900 VA
• Strømforbrug i tomgang: 20 W
• Strømforbrug i standby: < 0,3 W

Beskyttelser

• Beskyttelse mod jævnspænding (DC)
• Termisk beskyttelse med overvågning af køleprofiler
• Automatisk slukning ved overophedning
• Protect- og Temp-diagnoseindikatorer

Dimensioner og vægt

• Dimensioner (B × H × D): 278 × 114 × 345 mm
• Nettovægt: 14,6 kg
• Vægt med emballage: 15,8 kg
