FiiO BR15 R2R : en Bluetooth-modtager med R2R-konvertering

At integrere trådløs streaming i et seriøst hi-fi-system uden at gå på kompromis med signalkvaliteten er ambitionen med denne desktop-enhed fra FiiO. Den modtager Bluetooth 6.0 i tabsfri codecs, konverterer det via et internt udviklet R2R-modul og sender derefter signalet videre til aktive højttalere eller en forstærker. Et fuldgyldigt kildeled, der fast indgår i et allerede etableret system.

Et internt R2R-konverteringsmodul

To store familier af digital-til-analog-konvertere deler markedet: de dominerende delta-sigma-chips og R2R-modstandsnetværk, som er sjældnere og dyrere at udvikle. FiiO har valgt den sidstnævnte løsning med et internt udviklet modul, der allerede findes i deres stationære R2R-serie.

Konkret har hver kanal 48 tyndfilmsmodstande, altså 192 i alt til denne fuldt differentielle firekanals 24-bit-konverter. Modstandene er sorteret med 0,1 % præcision og har en termisk afdrift begrænset til 30 ppm, to tal som bestemmer signalets linearitet og stabilitet over tid.

To konverteringstilstande er tilgængelige. NOS-tilstanden afspiller filen uden oversampling, så tæt på de oprindelige data som muligt, med den lidt særlige klang, som R2R-entusiaster søger. OS-tilstanden oversampler op til 384 kHz (indstillinger på 96, 192 eller 384 kHz, 192 kHz som standard) for en mere glat gengivelse. Valget træffes efter gehør, afhængigt af nummeret og resten af systemet.

Bluetooth 6.0 og tabsfri codecs

Trådløs forbindelse er her behandlet seriøst. Qualcomm QCC5181-chippen, en high-end-model, understøtter Bluetooth 6.0 og LE Audio-standarden med en overførselshastighed på op til 2,1 Mbit/s. En dedikeret ekstern antenne sikrer rækkevidde og stabilitet i forbindelsen.

På codecsiden er listen omfattende: LDAC, aptX Lossless, aptX Adaptive, aptX HD, aptX, LC3 og SBC. aptX Lossless sigter mod CD-kvalitet trådløst, forudsat at den sendende telefon eller computer også understøtter det. Uden det falder forbindelsen tilbage til en mere almindelig codec, hvilket stadig er lyttevenligt, men uden fordelen ved tabsfri lyd.

Et knudepunkt for ind- og udgange

BR15 R2R kan indgå i meget forskellige systemer. Som indgange accepterer den USB-C, RCA-koaksialforbindelse, optisk Toslink og Bluetooth. USB understøtter op til 384 kHz / 32 bit og DSD256; de koaksiale og optiske digitale indgange er begrænset til 192 kHz / 24 bit og DSD64. En driverfri tilstand undgår installation af software på computeren.

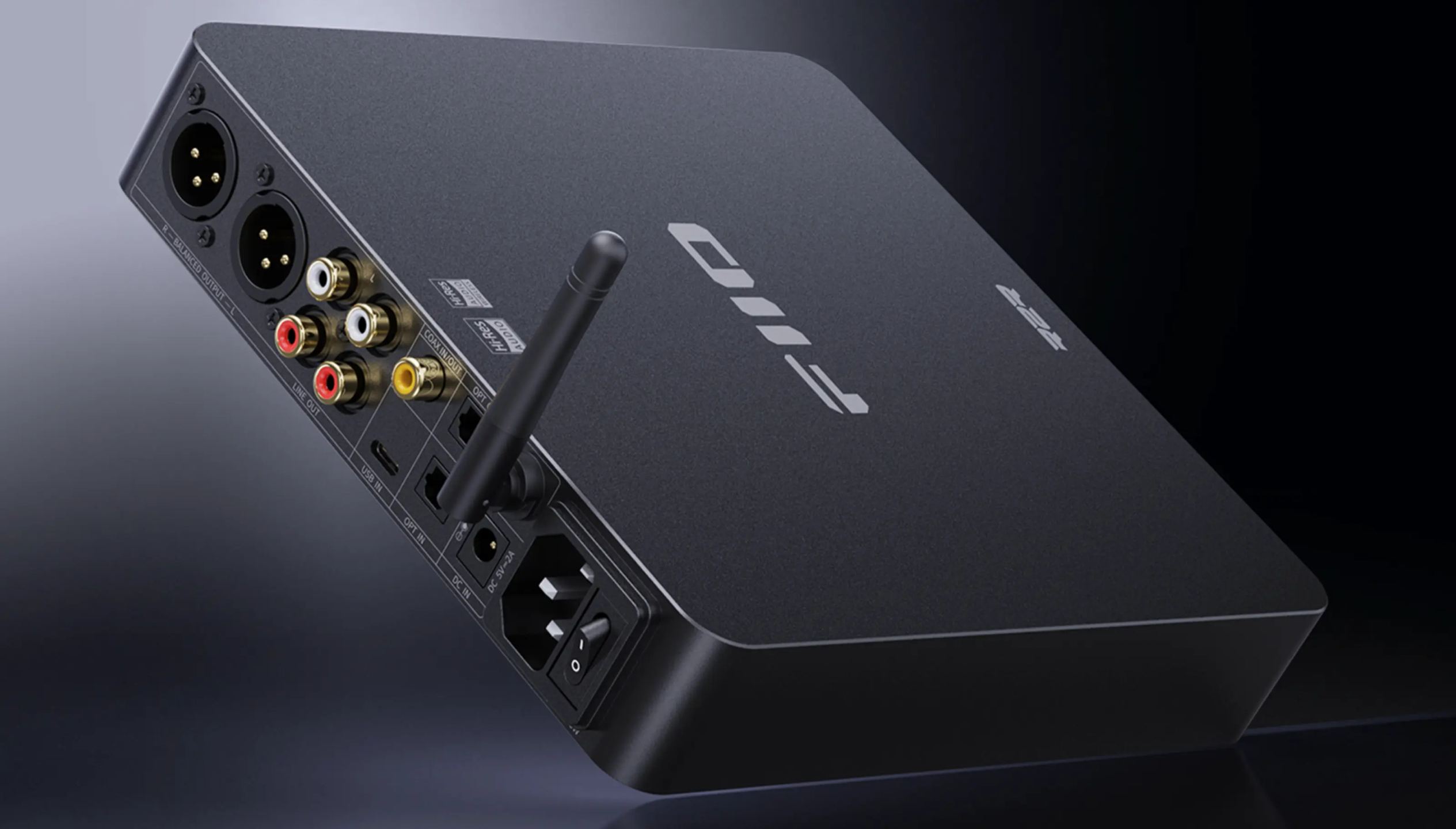

På udgangssiden findes to ubalancerede RCA-stik og en balanceret XLR-udgang sammen med optiske og koaksiale digitale udgange. Sidstnævnte gør det muligt at bruge den som en simpel bro til en anden konverter uden at benytte dens analoge trin. Den koaksiale port fungerer både som indgang og udgang afhængigt af konfigurationen.

Fuld MQA-afkodning er inkluderet, forudsat at equalizeren deaktiveres, da de to behandlinger ikke kan anvendes samtidig. Native 1-bit DSD understøttes også.

Forforstærker til aktive højttalere

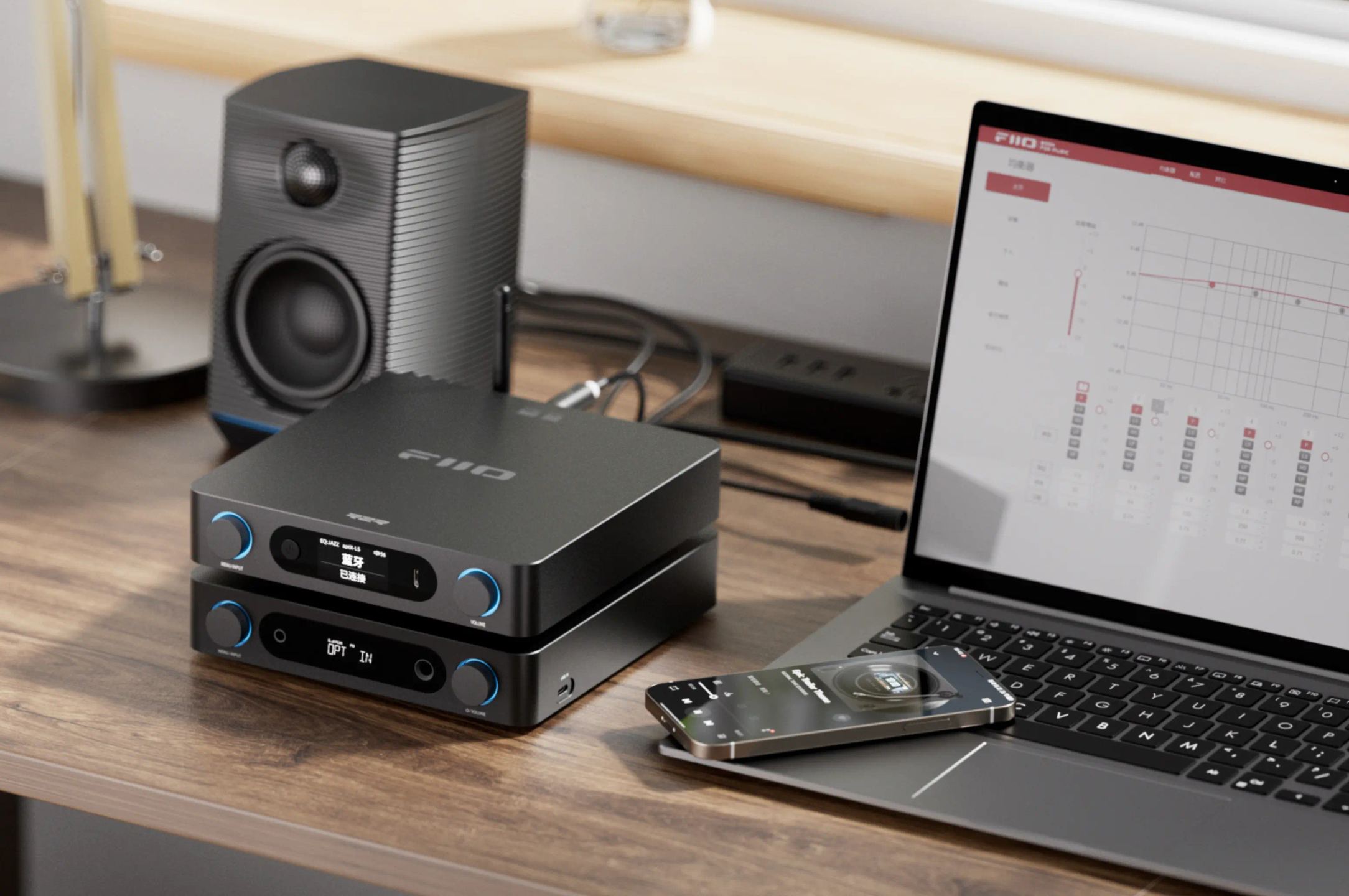

De analoge udgange fungerer med fast eller variabelt niveau. Ved variabelt niveau bliver BR15 R2R en forforstærker: lydstyrken justeres med drejeknappen eller fjernbetjeningen, og aktive højttalere tilsluttes direkte via RCA eller XLR. Ved fast niveau fungerer den igen som en klassisk linjekilde placeret foran en forstærker.

Målingerne afspejler den omhu, der er lagt i udgangstrinnet. Den balancerede XLR-forbindelse angiver 4,4 Vrms, et A-vægtet signal-støj-forhold på mindst 119 dB og en forvrængning på omkring 0,015 %. Den ubalancerede RCA-udgang ligger på samme niveau med 2,2 Vrms og 116 dB. Værdier, der giver rigelig margen i forhold til de fleste aktive højttalere.

Korrigér lyden bånd for bånd

Den parametriske equalizer har ti bånd, som anvendes globalt uanset indgangstilstand. FiiO Control-appen gør det muligt at indlæse forudindstillinger, tegne egne kurver og dele dem. AUTO EQ-funktionen går et skridt videre: Den tilnærmer frekvensgangen til en målkurve og justerer båndene automatisk.

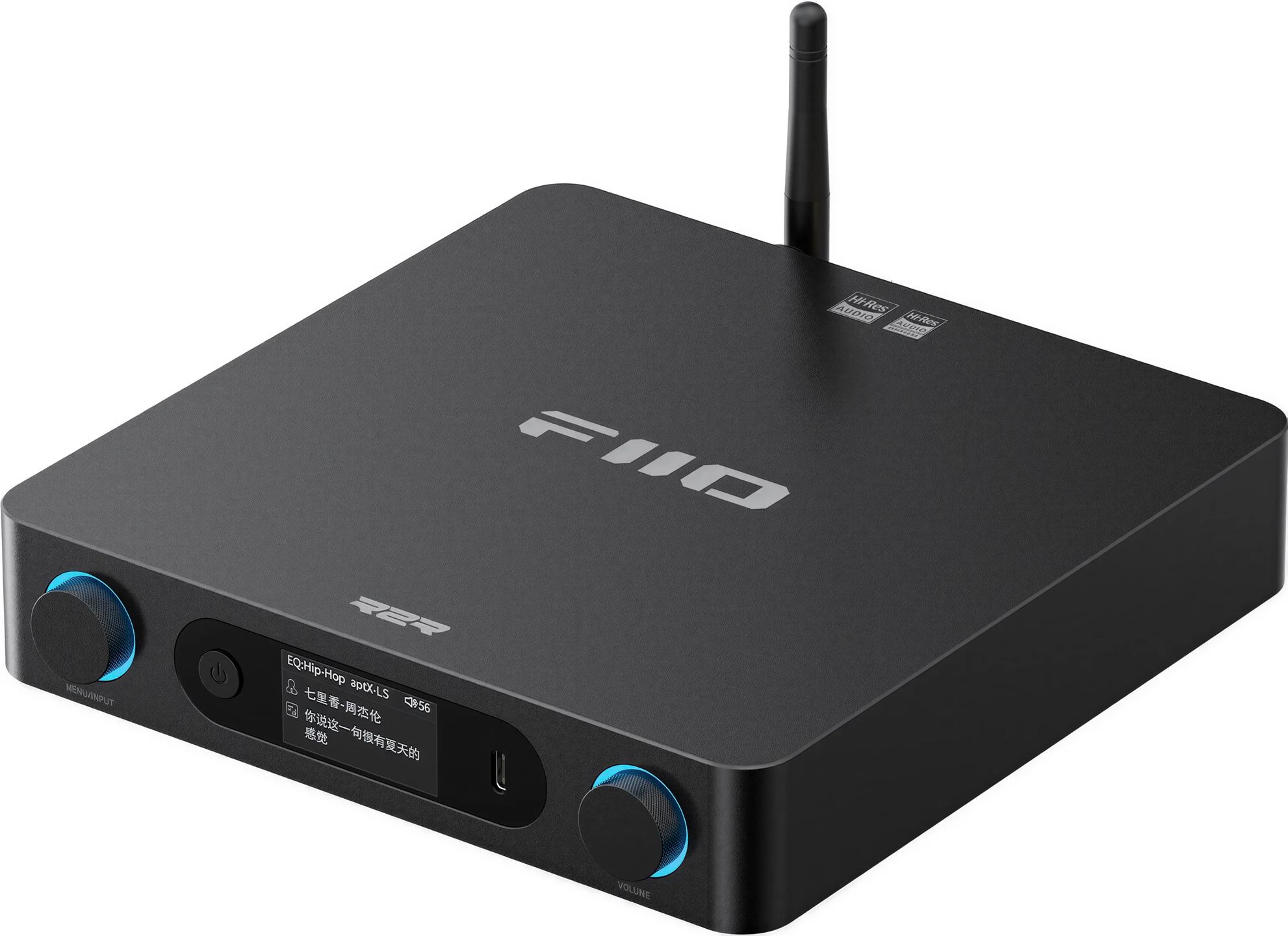

Den 1,47 tommer (3,73 cm) store LCD-farveskærm viser i realtid bithastighed, lydstyrke, equalizerstatus, aktiv Bluetooth-codec, aktuel tilstand og endda sangtekster. En RGB-lysring omgiver drejeknappen med fast farve eller pulsering og justerbar lysstyrke. To drejeknapper og en infrarød fjernbetjening fuldender betjeningen, alt sammen i et aluminiumskabinet på cirka 210 × 188 × 42 mm og 760 g på skrivebordet.

Netstrøm eller ekstern lineær strømforsyning

To strømforsyningsmuligheder er tilgængelige. En universel netindgang (100-240 V, 50/60 Hz) er tilstrækkelig til de fleste installationer. En 5 V DC-strømindgang (5,5 × 2,1 mm jack) accepterer desuden en ekstern lineær strømforsyning, for dem der ønsker at reducere strømforsyningsstøjen yderligere. Skiftet til DC-indgangen sker automatisk, så snart den tilsluttes.

Tekniske specifikationer

Hardwarearkitektur

• Type: Bluetooth-lydmodtager i høj opløsning / konverter (DAC)
• ESP32-S3-hovedcontroller
• FiiO-proprietær R2R DAC
• XU316 USB-dekodning
• Qualcomm QCC5181 Bluetooth-dekodning

Digital-analog-konverter

• Firekanals, fuldt differentiel, egenudviklet 24-bit R2R DAC
  • 48 tyndfilmsmodstande pr. kanal (192 i alt)
  • Præcision på 0,1 %
  • Termisk drift på 30 ppm
• Konverteringstilstande: NOS (uden oversampling), OS (oversampling op til 384 kHz)
• Oversampling: OFF, 96K, 192K, 384K

Dekodningsfunktioner

• Driftstilstande: USB DAC, koaksial dekodning, optisk dekodning, Bluetooth-modtagelse
• Fuld MQA-dekodning (PEQ deaktiveret)
• Understøttelse af 1-bit native DSD
• 10-bånds parametrisk PEQ-equalizer + AUTO EQ
• Driverfri tilstand understøttet

Bluetooth-forbindelse

• Bluetooth-version 6.0 (LE Audio-kompatibel)
• Dedikeret ekstern antenne
• Understøttede codecs: LDAC, aptX Lossless, aptX Adaptive, aptX HD, aptX, LC3, SBC, AAC
• Maksimal bithastighed: op til 2,1 Mbps

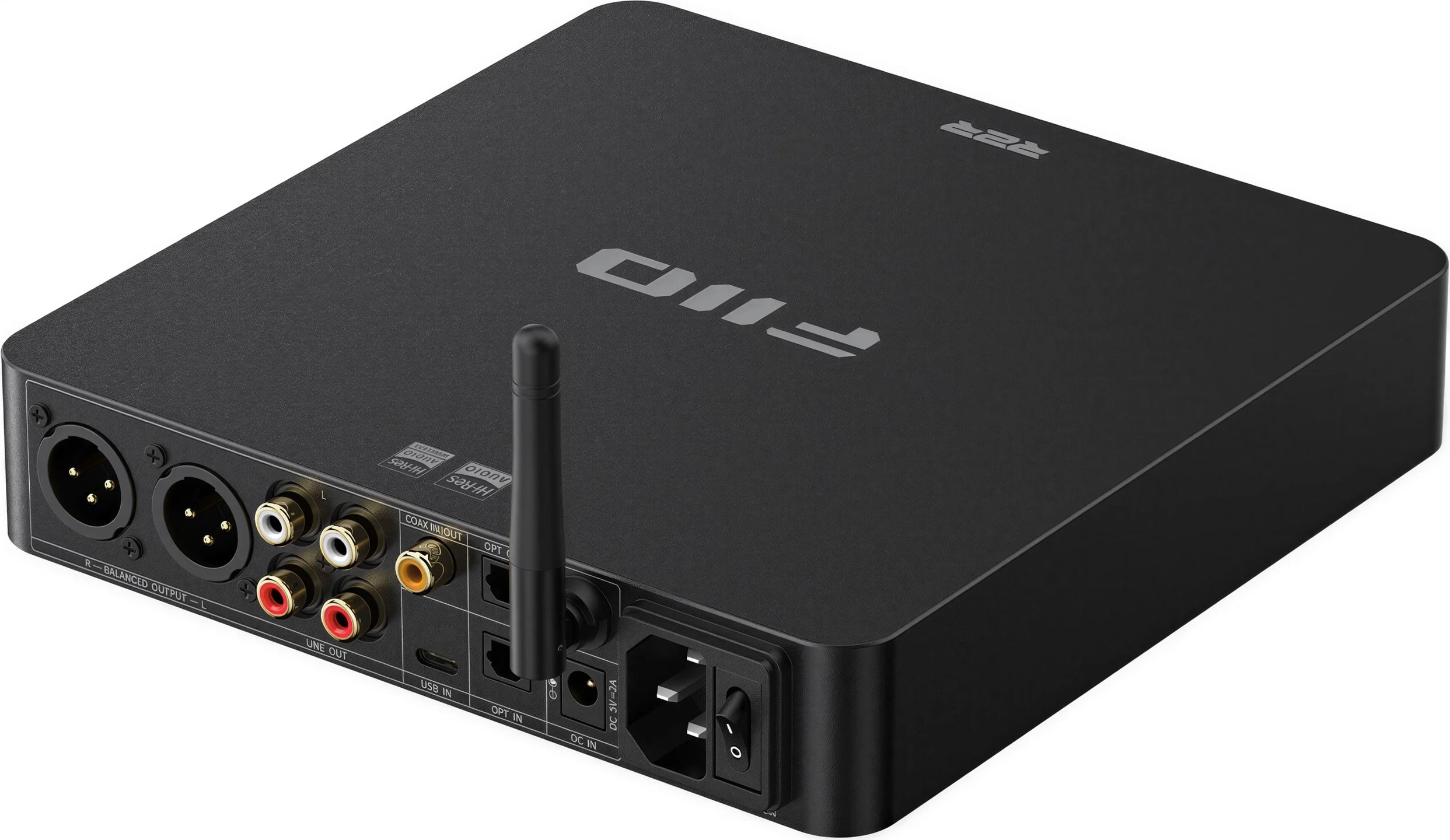

Tilslutninger

• 2 USB Type-C-porte (dataoverførsel)
• 1 RCA koaksial indgang / udgang (delt indgangs- / udgangsport)
• 1 Toslink optisk indgang
• 1 Toslink optisk udgang
• 1 balanceret XLR3-linjeudgang (fast eller variabel)
• 2 ubalancerede RCA-linjeudgange (faste eller variable)
• Fysisk tænd/sluk-knap

Maksimalt understøttede bithastigheder (PEQ deaktiveret)

• USB-dekodning: 384 kHz / 32 bit, DSD256
• Koaksial dekodning: 192 kHz / 24 bit, DSD64
• Optisk dekodning: 192 kHz / 24 bit, DSD64
• Koaksial udgang: op til 192 kHz / 24 bit, DSD64
• Optisk udgang: op til 192 kHz / 24 bit, DSD64

Brugergrænseflade og styring

• 1,47 tommer (3,73 cm) LCD-farveskærm, der viser bithastighed, lydstyrke, EQ, Bluetooth-codec, tilstand og sangtekster
• Drejehjulsindikator med tilpasselig farve og lysstyrke, fast tilstand eller pulserende RGB
• Lydstyrkekontrol via drejehjul eller fjernbetjening
• Infrarød fjernbetjening (kun den medfølgende model)
• FiiO Control-app

Målinger for ubalanceret linjeudgang

• Betingelser: RCA, USB DAC / koaksial / optisk, 192K oversampling
• THD+N: ca. 0,017 % (1 kHz / 0 dB @ 10 kΩ)
• Signal-støj-forhold: ≥ 116 dB (A-vægtet)
• Kanalseparation: ≥ 110 dB
• Støjgulv: < 3,3 µV (A-vægtet)
• Dynamik: ≥ 110 dB
• Frekvensrespons:
  • 20 Hz - 20 kHz: dæmpning < 0,2 dB
  • 20 Hz - 65 kHz: dæmpning < 2,9 dB
• Udgangsniveau: 2,2 Vrms (1 kHz @ 10 kΩ)

Målinger for balanceret linjeudgang

• Betingelser: XLR3, USB DAC / koaksial / optisk, 192K oversampling
• THD+N: ca. 0,015 % (1 kHz / 0 dB @ 10 kΩ)
• Signal-støj-forhold: ≥ 119 dB (A-vægtet)
• Kanalseparation: ≥ 112 dB
• Støjgulv: < 5,1 µV (A-vægtet)
• Dynamik: ≥ 112 dB
• Frekvensrespons:
  • 20 Hz - 20 kHz: dæmpning < 0,2 dB
  • 20 Hz - 65 kHz: dæmpning < 2,9 dB
• Udgangsniveau: 4,4 Vrms (1 kHz @ 10 kΩ)

Strømforsyning

• AC-netstrøm 100-240 V ~ 50 / 60 Hz eller DC 5 V / ≥ 2 A (valgfrit, automatisk skift til DC)
• Ekstern DC-indgang: 5,5 × 2,1 mm jackstik, kompatibel med ekstern lineær strømforsyning

Generel præsentation

• Mål: ca. 210 × 188 × 42 mm (inklusive fødder)
• Vægt: ca. 760 g

Medfølgende tilbehør

• Hurtig installationsvejledning
• Strømadapter
• USB-C-kabel
• Fjernbetjening
