FiiO Warmer R2R sølv

At få digital lyd til at lyde som analog: det er, hvad FiiO søger at opnå med denne desktop-konverter. Den samler to ingredienser, som sjældent forbindes i denne prisklasse: et R2R-konverteringstrin med diskrete modstande og en buffer med fire rør. Det erklærede mål er en varm klang og en organisk tekstur, både i en hi-fi-kæde og for enden af en computer tilsluttet aktive højttalere.

R2R-konvertering med modstandsstige

Konverteringen bygger på et R2R-netværk udviklet af FiiO og ikke på en kommerciel delta-sigma-chip. Det digitale signal rekonstrueres af en modstandsstige: 192 tyndfilmsmodstande fordelt på fire kanaler med 48 i hver, med en tolerance på 0,1 % og en termisk drift begrænset til 30 ppm. Disse komponenters præcision har direkte indflydelse på konverteringens linearitet, hvilket er afgørende for denne type kredsløb. FiiO oplyser en fuldt differentiel 24-bit-struktur, det samme konverteringskort som i K13-R2R, men med en revideret implementering, der giver Warmer R2R en lidt anderledes lydsignatur.

Fire JJ-rør til at farve klangen

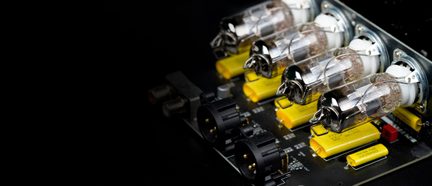

Den varme klang kommer fra trinnet efter konverteringen. Fire JJ Electronic E88CC-rør, fremstillet i Slovakiet, udgør en buffer forsynet med ±28 V. En buffer forstærker ikke niveauet (dens gain er 1): den tilpasser udgangsimpedansen og tilfører samtidig et harmonisk præg, især harmoniske af lige orden, som forbindes med rørs varme klang. FiiO angiver en levetid på omkring 10.000 timer for disse rør. Et praktisk punkt at huske: fire rør og en lineær strømforsyning afgiver reel varme, og elektronikken bliver varm under lytning.

NOS eller OS, to måder at filtrere på

En omskifter gør det muligt at vælge mellem to digitale filtertilstande. I NOS (uden oversampling) konverteres samplene som de er, for en mere direkte gengivelse med analog karakter. I OS (med oversampling) løftes strømmen til 384 kHz, hvilket har tendens til at udglatte og gøre lyden tættere. Ingen af tilstandene er i sig selv bedre end den anden; den rette indstilling afhænger af resten af kæden og det lyttede nummer.

En kilde, ikke en forstærker

Warmer R2R er en kilde, ikke en forstærker. Den har hverken hovedtelefonudgang eller volumenkontrol: den leverer et linjesignal farvet af rørene, og det er op til det efterfølgende trin at justere niveauet. Den tilsluttes derfor aktive højttalere, en integreret forstærker eller en hovedtelefonforstærker.

På indgangssiden accepterer USB-C PCM op til 32 bit/384 kHz og DSD256, koaksialindgangen går op til 24 bit/192 kHz, og den optiske Toslink-indgang op til 24 bit/96 kHz. Både UAC 1.0- og UAC 2.0-tilstande tilbydes, så den forbliver kompatibel med ældre kilder eller kilder uden dedikeret driver.

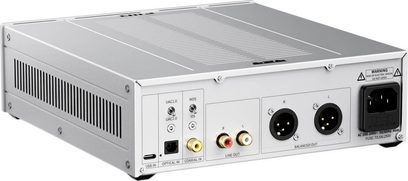

To udgange findes side om side, en ubalanceret RCA og en balanceret XLR, som er aktive samtidig. XLR-forbindelsen, der er fuldt differentiel, viser de bedste målinger: 3,3 Vrms, et signal-støj-forhold på mindst 114 dB og et dynamikområde på 105 dB, mod 1,8 Vrms, mindst 112 dB og 98 dB på RCA. Forvrængningen (THD+N) ligger omkring 0,05 % på begge udgange, og frekvensresponsen går fra 20 Hz til 45 kHz.

Et aluminiumskabinet og dets VU-metre

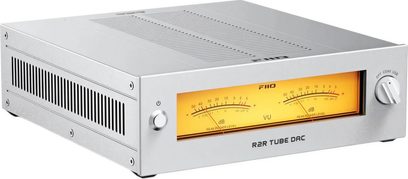

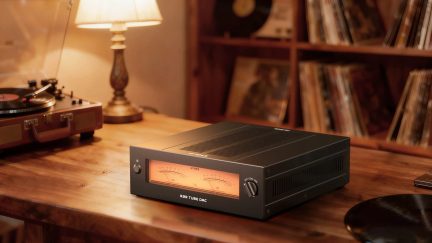

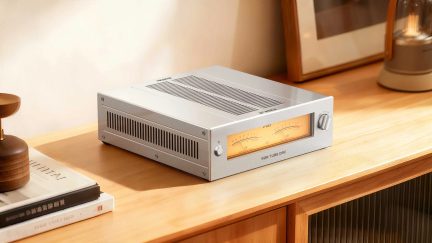

Aluminiumskabinettet viderefører det både kantede og afrundede design fra FiiOs K-serie med et perforeret gitter, der hjælper med at lede varmen væk. På fronten svinger to analogt baggrundsbelyste VU-metre med varm farvetone i takt med musikken, styret af et dedikeret kredsløb. Det er et æstetisk valg, en reference til tidligere tiders elektronik, uden indvirkning på lyden, men som skaber en stemning. Kompakt (223,5 × 66,8 × 213 mm) og let for et apparat med rør og toroid-transformator (2,8 kg) passer den lige så godt på et skrivebord som i et hi-fi-møbel.

Tekniske egenskaber

Digital / analog konvertering

• Passiv R2R DAC-arkitektur med 192 modstande (4 kanaler)
• PCM-kompatibilitet op til 32 bit / 384 kHz
• DSD256-kompatibilitet (USB)
• To konverteringstilstande: NOS (Non-Oversampling) og OS (Oversampling)

Analogt trin

• Udgangstrin med 4 JJ Electronic E88CC-rør
• Analog rørbuffer

Strømforsyning

• Lineær strømforsyning
• 46 W toroidtransformator

Lydydelse

• RCA-udgang
  • Frekvensrespons: 20 Hz til 45 kHz (±2,4 dB)
  • THD+N: 0,052 %
  • Signal/støj-forhold: ≥ 112 dB
  • Dynamisk område: 98 dB
  • Udgangsniveau: 1,8 Vrms
• XLR-udgang
  • Frekvensrespons: 20 Hz til 45 kHz (±2,4 dB)
  • THD+N: 0,053 %
  • Signal/støj-forhold: ≥ 114 dB
  • Dynamisk område: 105 dB
  • Udgangsniveau: 3,3 Vrms

Understøttede formater

• USB-C: PCM op til 32 bit / 384 kHz, DSD256
• Koaksial: PCM op til 24 bit / 192 kHz
• Optisk: PCM op til 24 bit / 96 kHz
• Kompatibilitet med UAC 1.0 og UAC 2.0

Tilslutninger

• 1 USB-C-indgang
• 1 optisk Toslink-indgang
• 1 koaksial indgang
• 1 stereo RCA-udgang
• 1 balanceret XLR-udgang

Konstruktion

• Aluminiumskabinet
• Dobbelt baggrundsbelyst analogt Vu-meter på frontpanelet

Mål og vægt

• Mål (B × H × D): 223,5 × 66,8 × 213 mm
• Vægt: 2,8 kg
