Taga Harmony PC-10000DC, high-end strømrenser

Elektriciteten fra stikkontakten er langt fra ren. Køleskabe, switch-mode strømforsyninger, lysdæmpere og elektrisk støj fra omgivelserne tilfører konstant støj, som finder vej til lyd- og videokomponenterne, hvor den hæver støjgulvet og undertiden får transformatorer til at brumme. PC-10000DC fra Taga Harmony er en strømrenser, der samler fire modforanstaltninger i ét kabinet: støjfiltrering, blokering af DC-komponenten, lineær strømforsyning til USB samt beskyttelse mod overspænding og overbelastning.

Fire separat filtrerede stikgrupper

De otte Schuko-stik er ikke ens. Strømrenseren fordeler dem i fire grupper med to i hver, hver med sit eget filter kalibreret til en bestemt type udstyr. En effektforstærker trækker meget strøm og sender sine egne belastningsspidser tilbage på elnettet; en digital kilde kræver derimod kun lidt, men påvirkes af selv den mindste støj. At blande de to på et fælles filter svarer til at lade den første forurene den anden. Ved at isolere trinene undgår Taga denne krydskontaminering.

Gruppe I, begrænset til 1 A, er forbeholdt kilder: CD-afspillere eller Blu-ray-afspillere, pladespiller, tuner. Den får lav-effekt induktiv filtrering og ekstra isolation via den toroidale transformator. Producenten er tydelig på dette punkt: intet andet må tilsluttes her. Gruppe II (3 A) er til digitalt tilbehør som en konverter, en netværksafspiller eller en Bluetooth-modtager. Gruppe III og IV, begge på 5 A, håndterer henholdsvis forforstærkere og tilbehør samt effektforstærkere, med induktiv høj-effekt filtrering.

Den samlede belastning må ikke overstige 14 A (20 A i spidsbelastning), svarende til 3450 W for alle stik og USB-porte tilsammen. Taga præciserer, at disse tildelinger ikke nødvendigvis er optimale for alle apparater: At tilslutte samme komponent til forskellige grupper og lytte til resultatet er stadig den bedste måde at finde den rette opsætning på, forudsat at gruppe I kun bruges til kilder.

Blokering af DC-komponenten

En almindelig fejl på elnettet går ubemærket hen, indtil en transformator begynder at brumme. En lille DC-komponent lægger sig undertiden oven på vekselspændingen, ofte på grund af dårligt filtrerede apparater i nærheden. Den mætter delvist de toroidale transformatorer i forstærkere, som vibrerer, bliver varmere og lader en hørbar brummen slippe igennem højttalerne.

Den integrerede blokering fjerner eller reducerer kraftigt denne komponent i gruppe II, III og IV. Tre kontakter på fronten aktiverer eller deaktiverer den gruppe for gruppe, og Taga oplyser, at de kan betjenes, mens strømrenseren er tændt, så man kan sammenligne med og uden under drift. Hvis dine transformatorer er lydløse, koster det intet at lade den være deaktiveret: Det er en korrektion, man bør have ved hånden, frem for en funktion, der skal aktiveres af princip.

En lineær strømforsyning til USB

To USB-A-porte på 5 V supplerer netstikkene, og deres fordel ligger i måden, de forsynes på. De fleste små DC-apparater nøjes med en billig switch-mode strømforsyning, der genererer højfrekvent støj og gerne sender den tilbage på nettet. Strømrenseren forsyner sine USB-porte via en lineær strømforsyning afledt af den toroidale transformator med tretrinsfiltrering, hvor sidste trin specifikt behandler HF-forstyrrelser på 5 V-udgangen. En netværksafspiller, der forsynes på denne måde, får betydeligt renere strøm end med sin originale adapter.

Hver port er beskyttet af en transientspændingsundertrykker (TVS) mod fejl fra det tilsluttede apparat. Belastningen deles mellem de to porte: Taga angiver samlet 2,1 A, som skal fordeles mellem de tilsluttede apparater, uden nogensinde at tilslutte mere end ét pr. port. Et punkt fortjener opmærksomhed: Opladning af et apparat via USB kan reducere netfiltreringens effektivitet. Til kritisk lytning er det bedst at frakoble alt, der oplader.

Strømrenserens interne konstruktion

Under kabinettet isolerer en toroidal transformator på 200 W kilderne fra netstøj og danner grundlag for den lineære strømforsyning. Hver filtergruppe får sin egen SQ common-mode spole samt kondensatorer i X- og Y-klasse, kendt for filtrering af netstøj. I stedet for ledninger forbinder Taga hvert filterkort med hovedkortet via tykke messingplader, seksten i alt, for at forkorte strømvejen og begrænse tab. Hver filtergruppe, hovedkortet og transformatoren har individuel metalskærmning.

Den interne kabling fortjener en bemærkning: Forbindelserne mellem kortene og 230 V-stikkene samt indgangskablingen bruger iltfrit 5N (99,999 %) enkeltkrystal-kobber i 12 AWG. Alle kort hviler på en antivibrationsplatform ophængt i tolv dæmpende afstandsstykker, og strømrenseren står på fødder med metalkugler, der isolerer kabinettet fra vibrationer. Denne omhu forklarer delvist vægten på næsten 13 kg for et kabinet på 16 × 43 × 34,2 cm.

Overvåg spænding og strøm

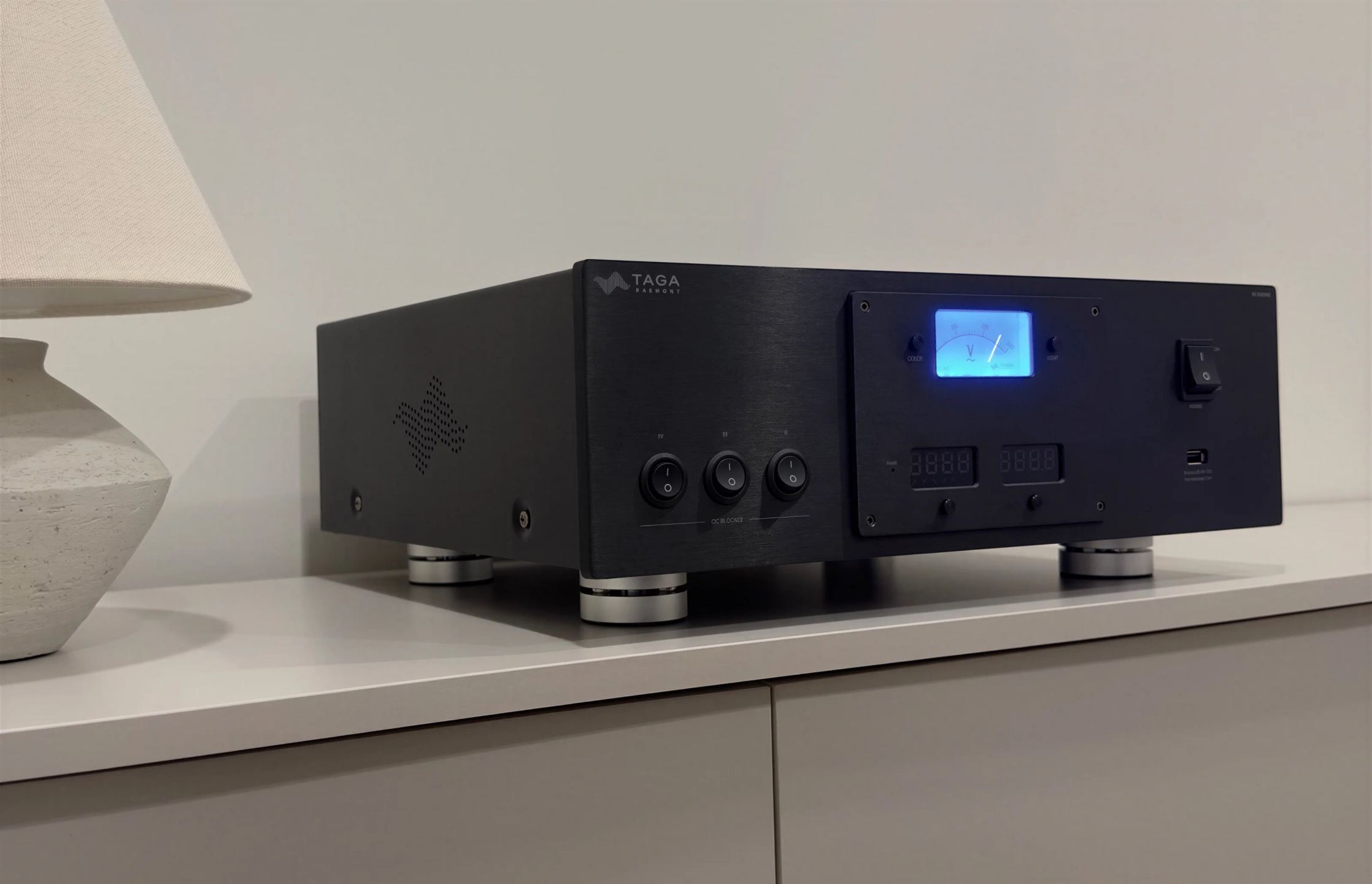

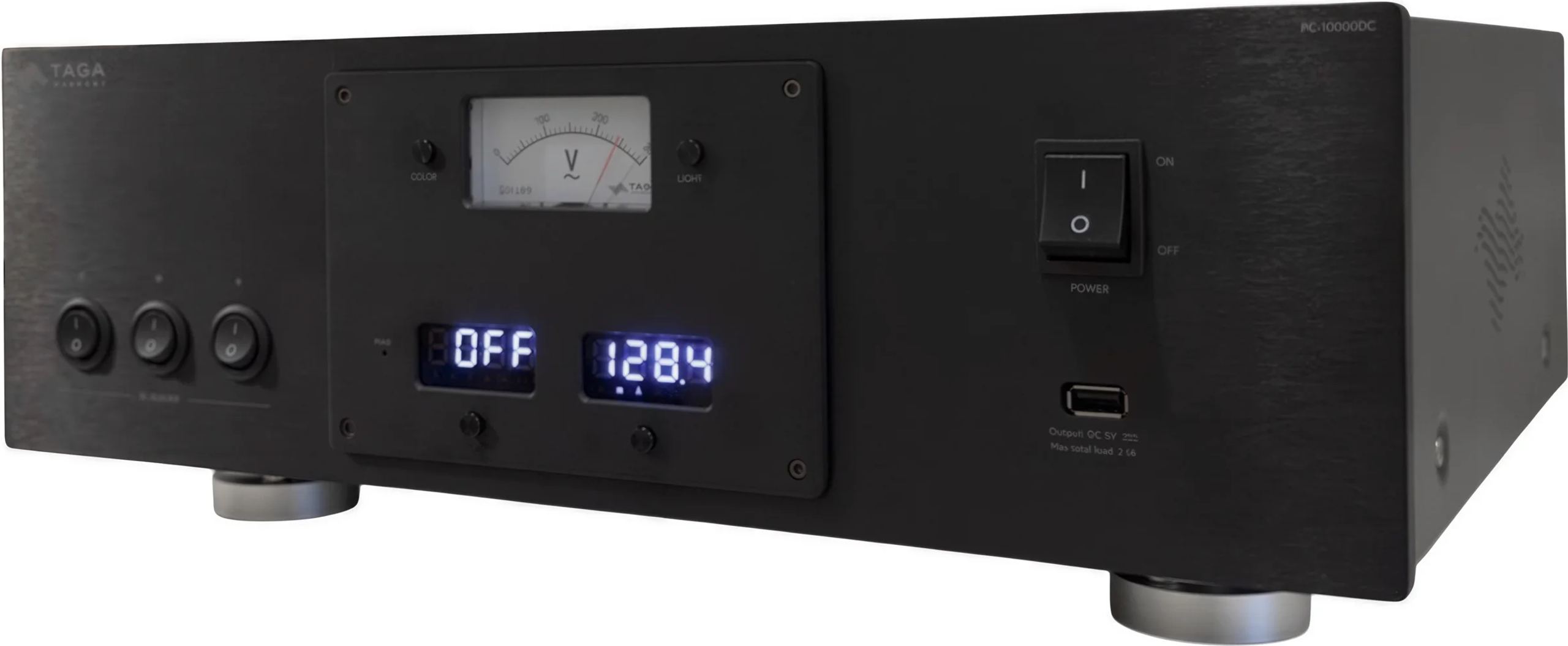

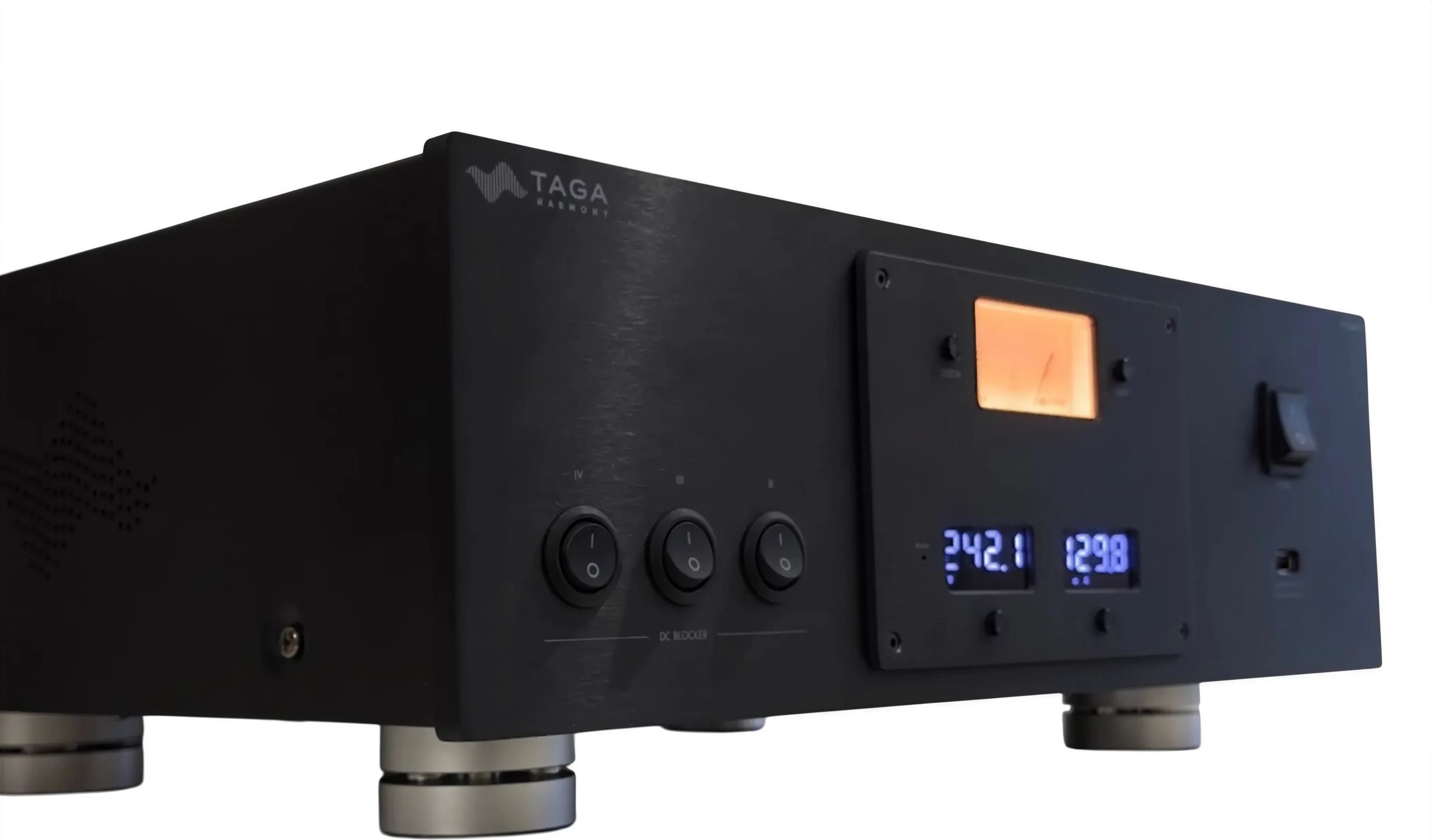

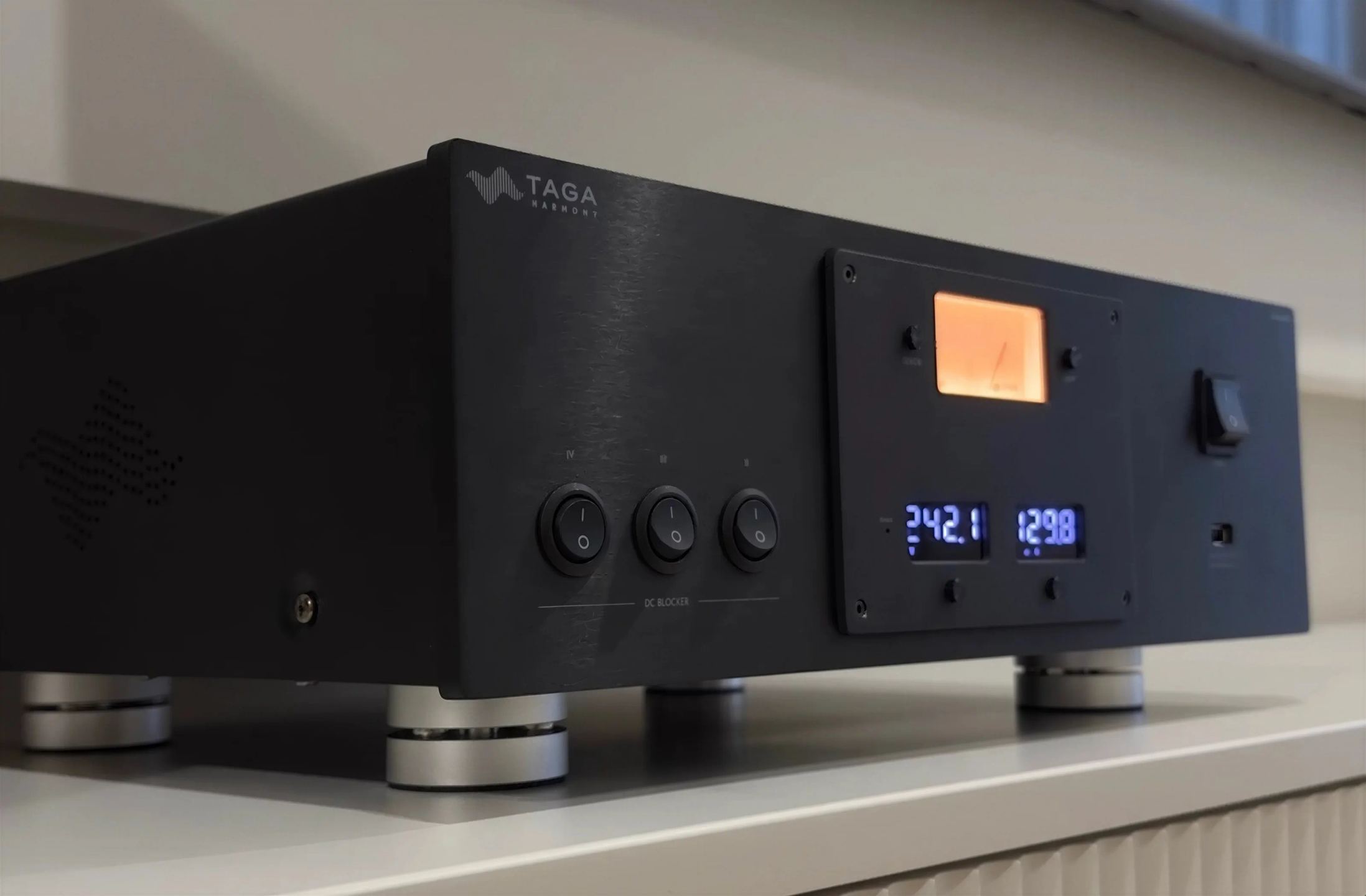

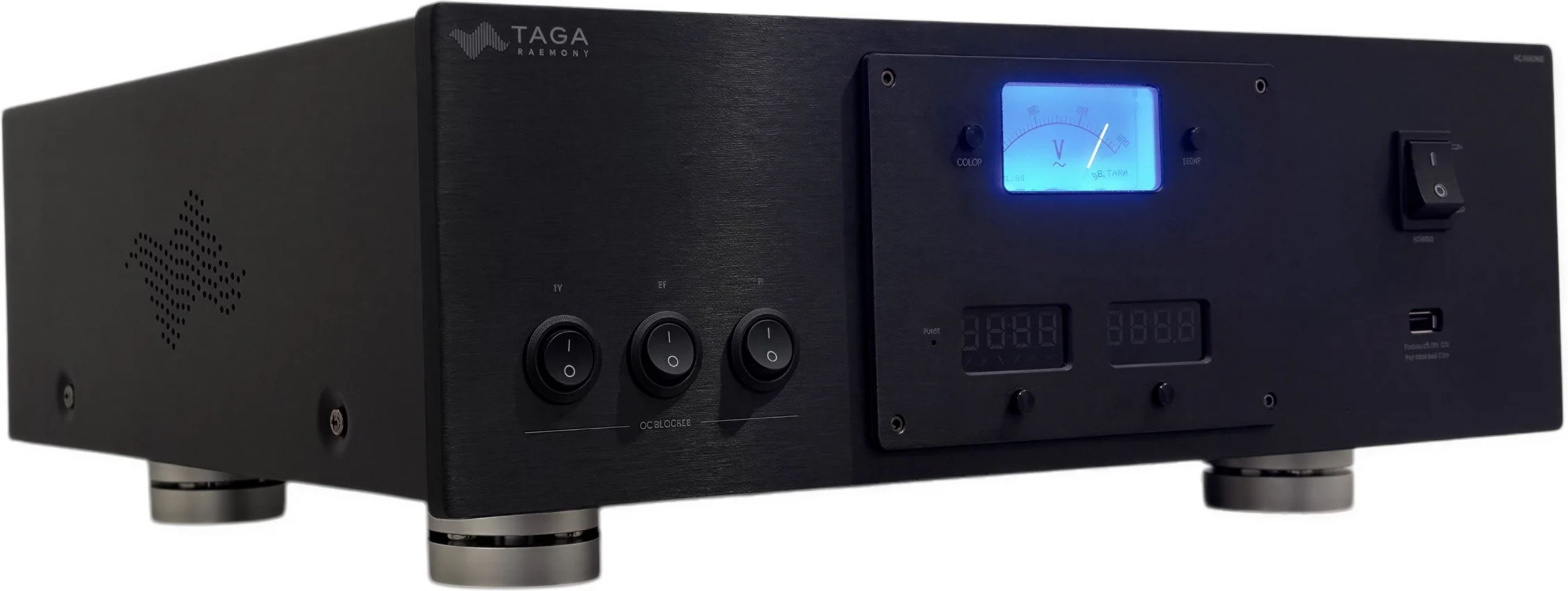

Fronten nøjes ikke med en afbryder. Et analogt viserinstrument viser netspændingen med baggrundsbelysning, der kan tændes eller slukkes, og hvis farve kan vælges blandt fem (hvid, blå, orange, rød, grøn). To digitale displays supplerer aflæsningen: Det venstre viser spændingen, mens det højre skifter mellem strøm (i A eller mA), effekt (W), frekvens (Hz) og effektfaktor med et enkelt tryk på en knap.

Disse angivelser er fortsat omtrentlige, og Taga lægger ikke skjul på det: ±5 % for den analoge, ±3 % for den digitale, med mulige afvigelser mellem de to. De bruges til at holde øje med spændingsstabiliteten, ikke til at måle netkvaliteten som med et laboratorieinstrument.

Fasedetektion og jordforbindelse

To indstillinger er afgørende for korrekt funktion. Den første vedrører fasen: En indikator på fronten lyser, når stikkenes polaritet er omvendt i forhold til strømrenserens reference. En vælger på bagsiden gør det muligt at bytte fase og nul for at slukke indikatoren. Den må kun betjenes, når strømrenseren er slukket: Betjening under spænding kan beskadige strømrenseren eller det tilsluttede udstyr og medfører bortfald af garantien.

Jordforbindelse er ikke valgfri. En jordskrue på bagsiden skal forbindes til jord i rummet med et isoleret kabel, som ikke medfølger. Hvis stikkontakten ikke er korrekt jordforbundet, kræves der indgriben fra en elektriker, så strømrenseren kan fungere som forventet.

Tekniske specifikationer

Konstruktion

• High-end strømrenser med DC-blokering

Stik og udgange

• 8 Schuko-stik (230 V) fordelt på 4 grupper med 2 stik
  • Gruppe I (maks. 1 A): lydkilder
  • Gruppe II (maks. 3 A): digitalt tilbehør [DC-blokering]
  • Gruppe III (maks. 5 A): forforstærkere og tilbehør [DC-blokering]
  • Gruppe IV (maks. 5 A): forstærkere [DC-blokering]
• 2 USB-A-porte med lineær strømforsyning (5 V)
  • Samlet strømstyrke: 2,1 A

Effekt og belastning

• Maksimal samlet belastning: 14 A [spidsbelastning på 20 A]
• Samlet effekt (stik og USB-porte): 3450 W

Filtrering og beskyttelse

• Støjfilter: -10 dB til 55 dB (2 til 100 MHz)
• Maksimal overspændingsstrøm: 4500 A [8 / 20 µs, enkeltstående]
• Maksimal spidsspænding: 3000 V [10 mA]
• Maksimal klemspænding: 775 V [8 / 20 µs]
• Maksimal absorberet energi: 140 J [10 / 1000 µs]
• Blokering af indgående jævnstrøm: op til 12000 mV (12 V)
• USB-beskyttelse med transientspændingsdæmper og overspændingsbeskyttelse
  • Maksimal omvendt blokeringsspænding: 30,8 V
  • Gennembrudsspænding: 37,8 V
  • Klemspænding: 49,9 V
• Overspændingsbeskyttelse
• Overbelastningsbeskyttelse
• Fasedetektor med polaritetsomskifter

Display og indikatorer

• Analog spændingsindikator (nøjagtighed ±5 %)
  • Omskifteligt baggrundslys
  • 5 valgbare baggrundslysfarver
• 2 digitale displays (nøjagtighed ±3 %) viser: spænding (V), strømstyrke (A, mA), effekt (W), frekvens (Hz), effektfaktor (PF)

Funktioner

• USB-opladning

Medfølgende tilbehør

• TAGA Harmony TPC-TS-1.5m strømkabel

Strømforsyning og forbrug

• Forsyningsspænding: 230 V, 50 / 60 Hz
• Forbrug: ≤ 3,0 W (uden tilsluttet eksternt apparat, DC-blokering deaktiveret)
  • +0,2 W med baggrundslys aktiveret

Dimensioner og vægt

• Dimensioner (H x B x D): 16 x 43 x 34,2 cm (inklusive fødder, eksklusive afbrydere og stik)
• Vægt: 12,9 kg pr. stk.
