FiiO K17 R2R: modstandskonvertering og fire watt pr. kanal

At konvertere en digital strøm med et netværk af matchede modstande kræver plads, nøje udvalgte komponenter og en omhyggelig strømforsyning. FiiO anvender denne opskrift i toppen af sin stationære K-serie: Delta-sigma-chipkonverteringssektionen i K17 viger pladsen for et egenudviklet segmenteret 24 + 5-bit modstandsnetværk, mens resten af maskinen forbliver identisk eller næsten identisk, inklusive en diskret firewattsforstærker, netværksafspilning og 31-bånds equalizer.

Et segmenteret 24 + 5-bit modstandsnetværk

R2R-princippet består i at genskabe den analoge spænding ved at skifte en modstandsstige, én pr. bit, uden modulation eller støjformning. Den kendte svaghed ligger i overgangen mellem de mest betydende bits: Selv den mindste værdiafvigelse i disse modstande medfører en fejl, som akkumuleres præcis i det øjeblik, signalet passerer nul. FiiO håndterer problemet ved at opdele netværket, kaldet R2R PRO, i to dele. De 24 mindst betydende bits forbliver i en klassisk stige, mens de 5 mest betydende bits termometerafkodes på 31 modstande: Hvert trin har præcis samme værdi som det foregående, hvilket fordeler fejlen i stedet for at koncentrere den.

Der tilbydes to konverteringstilstande. I NOS gengives signalet ved sin oprindelige frekvens uden oversampling: Filtreringen er blødere i den øvre del af spektret med den afslappede gengivelse, som entusiaster af modstandskonvertere søger. I OS tager et interpoleret filter over og indsnævrer båndbredden. Skiftet mellem de to høres især på 44,1 kHz-filer og handler mere om smag end teknisk hierarki. Signalvejen forbliver fuldt differentiel fra konverteren til hovedtelefonudgangen, inklusive strøm-spændingskonvertering og lavpasfiltrering, med støjsvage operationsforstærkere fra Texas Instruments i de følsomme trin.

Fire watt pr. kanal og fem gain-positioner

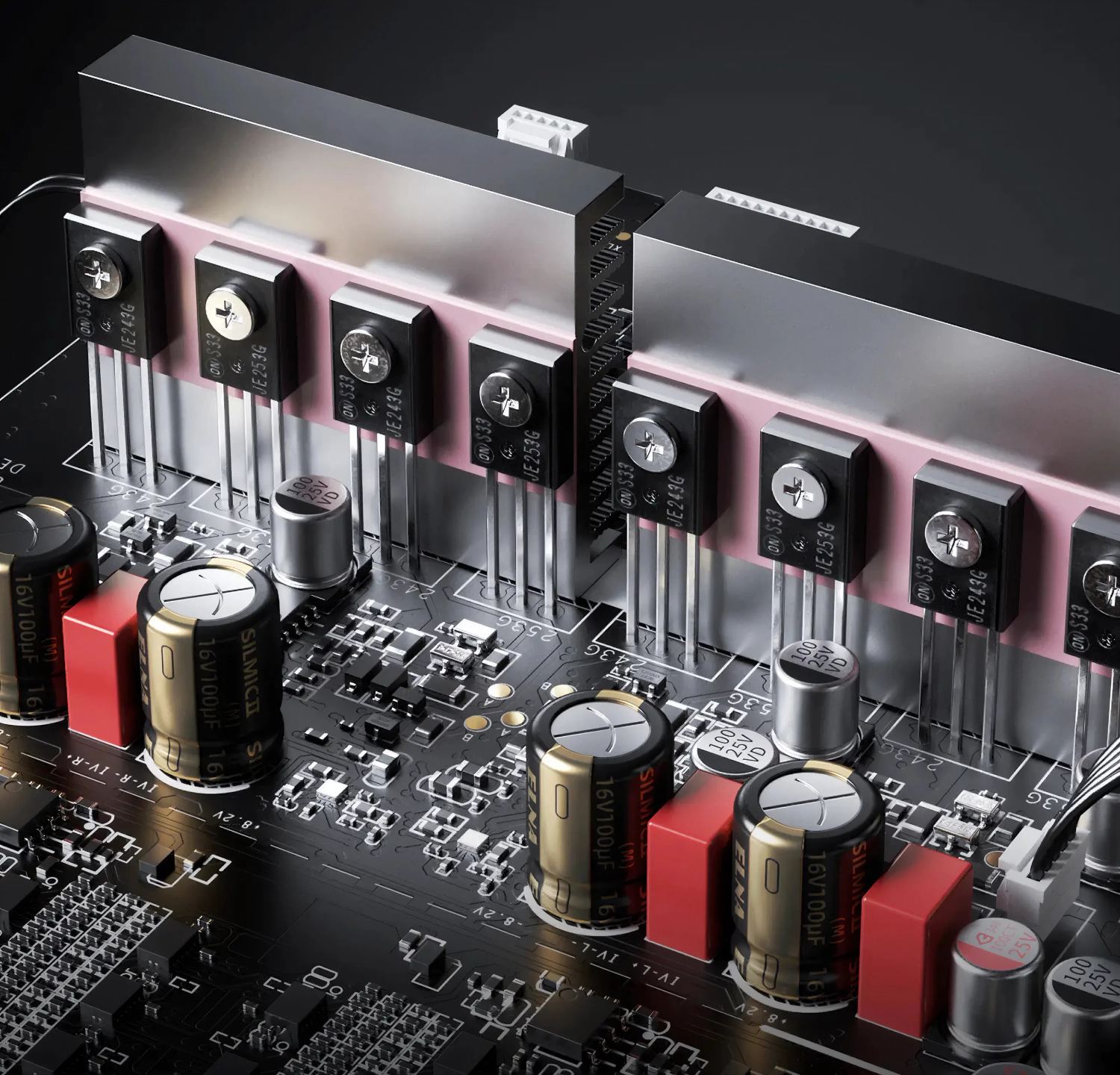

Hovedtelefontrinnet er et diskret klasse AB-kredsløb med strømforstærkning, bygget omkring transistorparret ON Semiconductor MJE243 og MJE253. Det leverer 4000 mW pr. kanal ved 32 Ω balanceret og 1850 mW ubalanceret, henholdsvis 950 mW og 240 mW ved 300 Ω. Disse tal sætter barren meget højt for et stationært apparat og gør det muligt at få mere end blot et lige akkurat tilstrækkeligt niveau ud af en plan hovedtelefon med lav følsomhed.

Denne effekt kræver en modvægt: Den skal styres. De fem gain-positioner, fra L til UH, findes netop til dette formål. En multi-armatur in-ear-hovedtelefon tilsluttes i L, da den brugbare del af volumenområdet ellers begrænses til få graders drejning på knappen. Den lave udgangsimpedans, som FiiO oplyser, undgår den anden faldgrube ved følsomme hovedtelefoner, nemlig farvning af bassen gennem samspillet mellem forstærkeren og en uregelmæssig belastningsimpedans. Tre stik findes på fronten: 6,35 mm jack, 4,4 mm balanceret og 4-benet XLR, mens den oprindelige K17 nøjes med et 3,5 mm stik på den ubalancerede side.

Otte driftstilstande, én fjernbetjening

Listen over kilder er lang: Netværksafspilning, lokal afspilning fra en USB-nøgle eller disk via USB-A, USB-konverter, Bluetooth-modtagelse, optisk, koaksial, balanceret analog indgang i 4,4 mm og ubalanceret indgang via RCA. På netværkssiden er apparatet Roon Ready-certificeret, understøtter AirPlay og QPlay og afspiller direkte fra NAS-deling via både SMB og NFS, alt sammen over Gigabit Ethernet eller dualband Wi-Fi, op til 384 kHz / 32 bit og DSD256.

Et punkt er værd at kende før køb: Linux-systemet fra K17 indeholder ikke Tidal-, Qobuz- eller Spotify-apps eller deres Connect-tjenester. Afspilning fra disse platforme foregår derfor via Roon, AirPlay eller en kilde tilsluttet via USB. USB-interfacet XMOS XU316 når op til 768 kHz / 32 bit og native DSD256, med en USB-C-port på fronten til en afspiller og en anden på bagsiden til computeren. Bluetooth 5.1 benytter en Qualcomm QCC5125-chip, som håndterer LDAC og aptX-familien. S/PDIF-indgangene accepterer 192 kHz / 24 bit koaksialt, men er begrænset til 96 kHz / 24 bit optisk, en begrænsning i formatet og ikke i apparatet.

Vælgeren for analog udgang på fronten afgør, hvad der forsynes: Kun hovedtelefoner, kun forforstærker, begge samtidig eller linje med fast niveau. Linjeudgangene leverer 2,5 Vrms via RCA og 5 Vrms via balanceret XLR, nok til at drive et effekttrin eller et par aktive højttalere. 12 V-trigger ind og ud, RS232-port og chassisjordterminal fuldender en bagside, der tydeligt sigter mod integration i et fast installeret anlæg.

Enogtredive equalizerbånd, inklusive analoge indgange

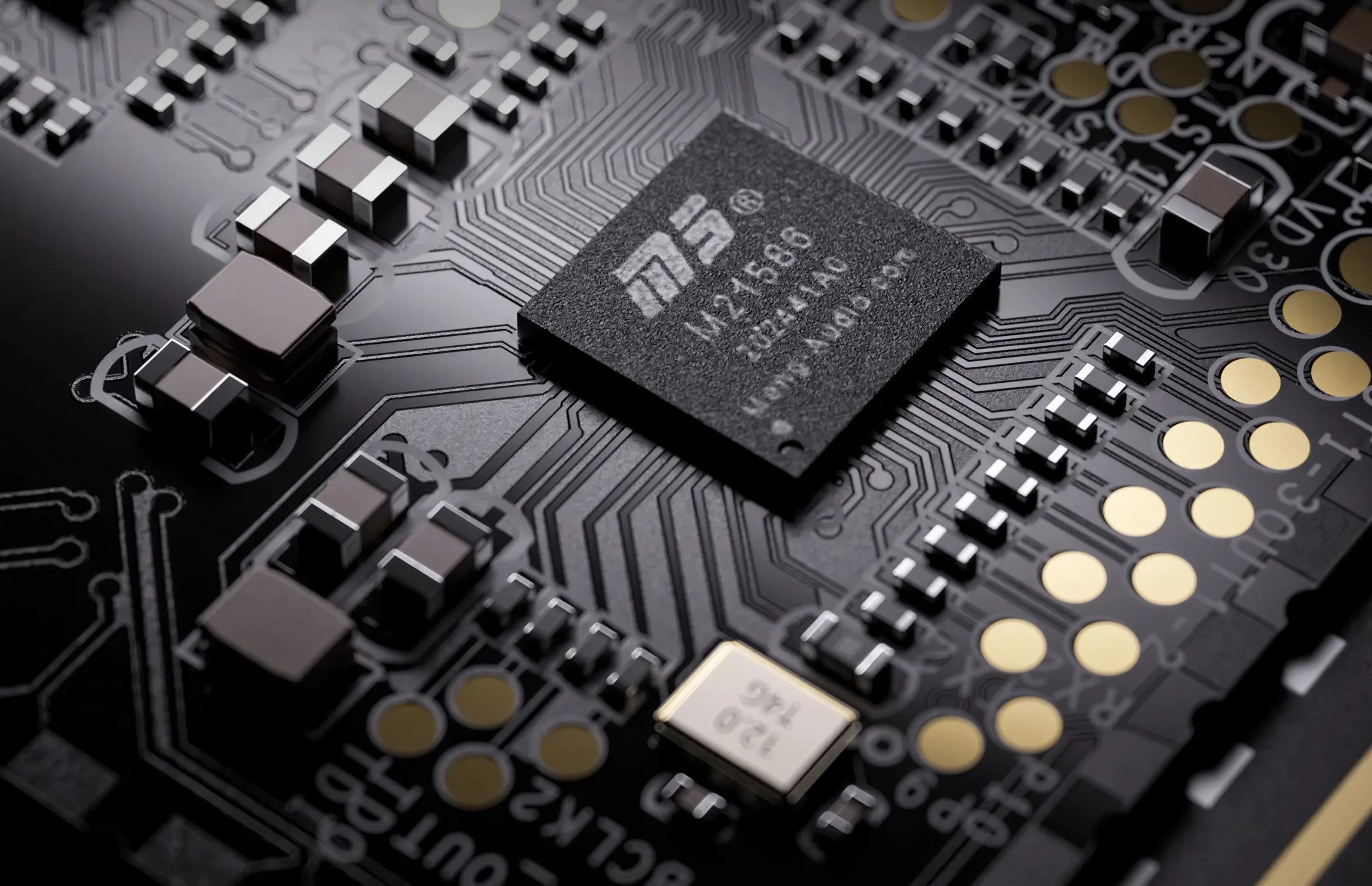

Signalbehandlingen varetages af en dedikeret M21586Q-processor med 64-bit flydende komma ved 360 MHz. Den styrer en parametrisk 31-bånds equalizer med justerbar gain fra +12 til -24 dB og en Q-faktor helt ned til 0,4 samt en limiter og en dynamikkompressor. FiiO angiver behandling uden resampling på PCM-strømme fra 44,1 til 96 kHz, altså størstedelen af bibliotekerne. Profiler kan eksporteres, importeres og deles, og AUTO EQ-funktionen anvender direkte en korrektionskurve, der svarer til den anvendte hovedtelefon.

En nyttig særhed: Equalizeren forbliver aktiv på alle indgange, også analoge. Det forudsætter digitalisering af indgangssignalet via en ES9821Q analog-til-digital-konverter og derefter retur til R2R-netværket. Det bliver dermed muligt at korrigere frekvensgangen på en vanskelig hovedtelefon fra en analog kilde, forudsat at man accepterer denne tur-retur-konvertering. Den, der ønsker en intakt analog signalvej, lader equalizeren være deaktiveret på disse indgange.

Lineær strømforsyning og fysisk adskilte kort

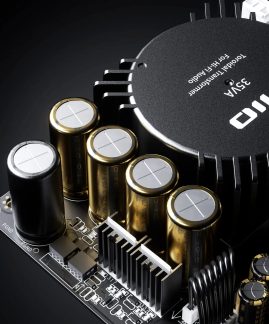

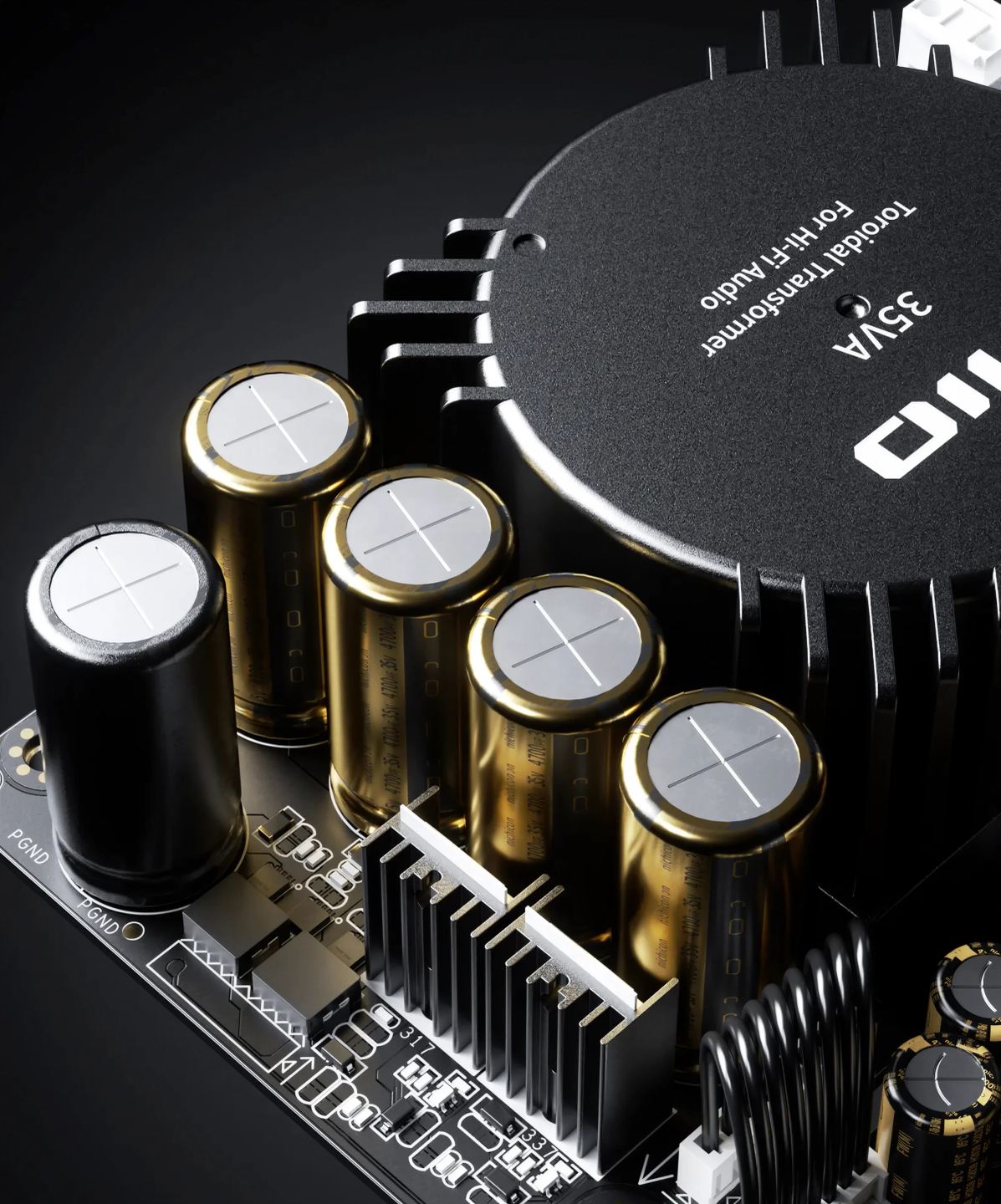

Strømforsyningen er lineær med en specialfremstillet 35 W-transformator og fem 4700 µF filterkondensatorer i reserve. De analoge og digitale grene er adskilt, reguleringen foregår i flere trin med støjsvage regulatorer, og de digitale, analoge og strømforsyningsrelaterede kort er placeret på separate printkort for at begrænse indbyrdes påvirkning. Tre femtosekundoscillatorer synkroniserer hele systemet, herunder to ACCUSILICON AS318-L ved 45,1584 og 49,1520 MHz, én for hver samplingfrekvensfamilie.

Komponentvalget følger samme logik: Nichicon-, ELNA-, Rubycon- og WIMA-kondensatorer i den analoge sektion, interne forbindelser i forsølvet iltfrit kobber og guldbelagte Neutrik-stik. Beskyttelser overvåger temperaturen i forstærkeren og transformatoren, udgangsoverbelastning, DC-komponent og strømforsyning.

Bearbejdet aluminium og sider i massivt træ

Kabinettet følger K-seriens firkantede design med afrundede hjørner og to sider i nordamerikansk massivt træ, som visuelt adskiller denne model fra K17: Hvid ask på sølvfinishen og sort valnød på den sorte finish. Da åretegningen er naturlig, er to eksemplarer aldrig identiske. Det øverste gitter bruges til varmeafledning, hvilket bør tages i betragtning, før apparatet installeres i et lukket møbel, da et klasse AB-effekttrin afgiver varme konstant.

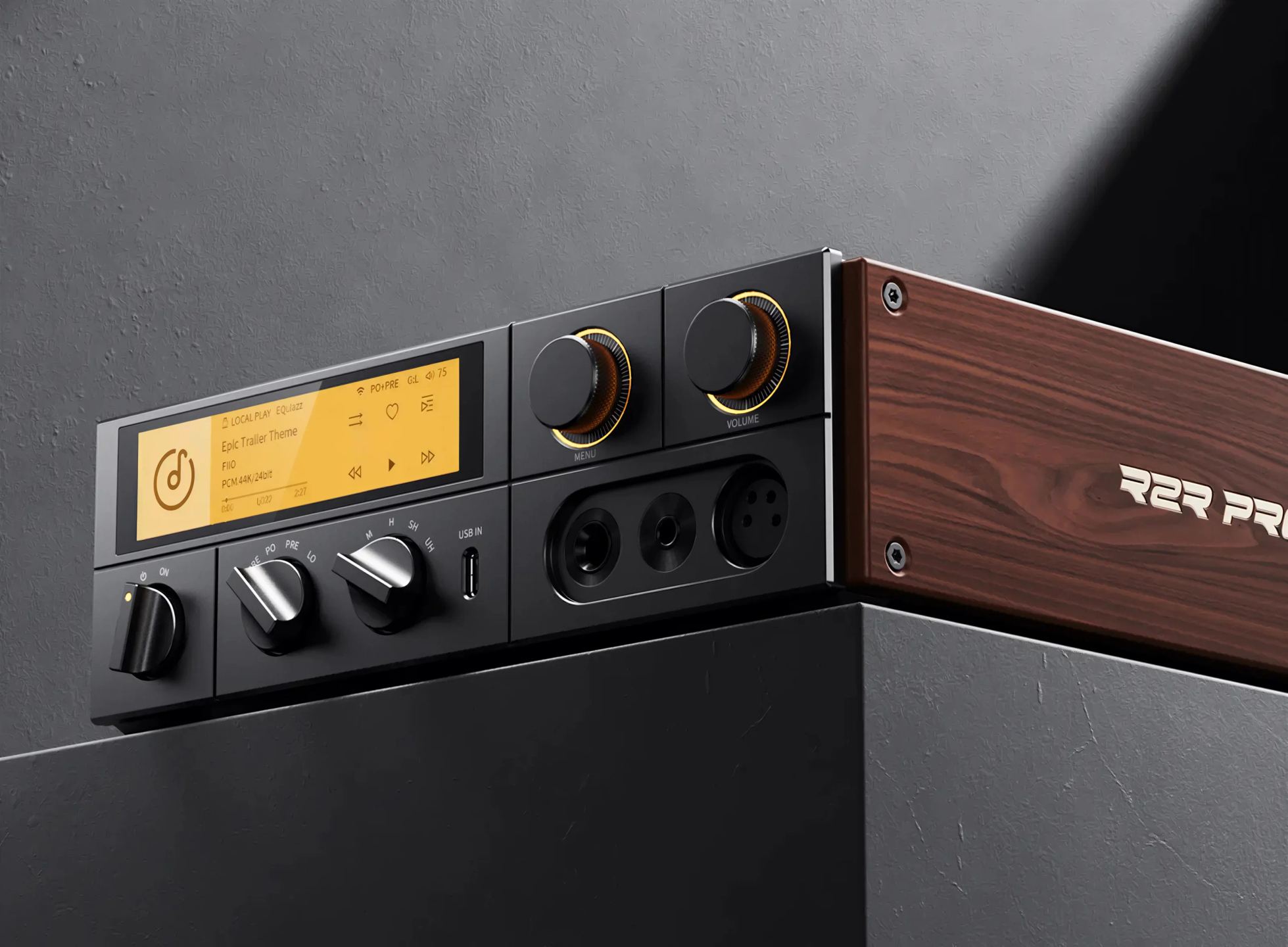

Betjeningen sker via en 3,93-tommers berøringsskærm, fem drejeknapper på fronten, herunder to trykbare til volumen og menu, samt en infrarød fjernbetjening i aluminium. FiiO Control-appen supplerer helheden til håndtering af NAS og equalizerprofiler. Med 245 × 223 × 69 mm og 2,9 kg på vægten forbliver enheden et stationært apparat, lidt dybere og tungere end K17 på grund af træsidepanelerne.

Tekniske specifikationer

Præsentation

• Digital-til-analog-konverter, netværksafspiller, forforstærker og hovedtelefonforstærker
• Fuldt differentiel R2R-DAC udviklet af FiiO
• Balanceret dual-mono-arkitektur

Digital-til-analog-konvertering

• Proprietært R2R PRO-modstandsnetværk, segmenteret 24 + 5 bit
• Termometrisk afkodning af de 5 mest signifikante bit på 31 modstande
• To omskiftelige konverteringstilstande
  • NOS uden oversampling
  • OS med interpoleret filter
• Fuldt differentiel signalvej fra konverteren til hovedtelefonudgangen, inklusive strøm-spændings-konvertering og lavpasfiltrering
• Støjsvage operationsforstærkere fra Texas Instruments i signalvejen
• Digital-, analog- og strømforsyningskort fysisk adskilt
• Tre femtosekund-oscillatorer, herunder to ACCUSILICON AS318-L
• Naturlig og detaljeret gengivelse af lydsignalet
• Optimeret til højopløselige lydfiler

Hovedtelefonforstærkning

• Diskret klasse AB-kredsløb med strømforstærkning
• ON Semiconductor MJE243- og MJE253-udgangstransistorer
• Udgangseffekt
  • 4000 mW + 4000 mW ved 32 Ω balanceret
  • 1850 mW + 1850 mW ved 32 Ω ubalanceret
  • 950 mW + 950 mW ved 300 Ω balanceret
  • 240 mW + 240 mW ved 300 Ω ubalanceret
• Fem gain-positioner: L, M, H, SH, UH
• Lav udgangsimpedans, kompatibel fra følsomme in-ear-hovedtelefoner til krævende planarhovedtelefoner
• Designet til at drive audiofile hovedtelefoner, højimpedanshovedtelefoner og avancerede in-ear-hovedtelefoner

Driftstilstande

• Netværksafspilning
• Lokal afspilning fra USB-lagermedie
• USB-konverter
• Bluetooth-modtagelse
• Optisk indgang
• Koaksial indgang
• Balanceret analog indgang
• Ubalanceret analog indgang
• Vælger til analog udgang: kun hovedtelefon, kun forforstærker, begge eller linje med fast niveau

Netværksafspilning og kilder

• Gigabit Ethernet og dual-band Wi-Fi
• Roon Ready, AirPlay, QPlay
• Direkte afspilning af NAS-deling via SMB og NFS
• Netværksafspilning op til 384 kHz / 32 bit og DSD256 i DoP
• Lokal afspilning op til 384 kHz / 32 bit og DSD256
• XMOS XU316 USB-interface: PCM op til 768 kHz / 32 bit, DSD256 native
• Koaksial indgang: 192 kHz / 24 bit, DSD64
• Optisk indgang: 96 kHz / 24 bit
• Bluetooth 5.1 på Qualcomm QCC5125-chip
  • Understøttede codecs: LDAC, aptX Adaptive, aptX HD, aptX LL, aptX, SBC

Signalbehandling

• Dedikeret M21586Q-signalprocessor med 64-bit flydende komma ved 360 MHz
• 31-bånds parametrisk equalizer uden tab eller resampling
• Aktiv equalizer i alle driftstilstande, inklusive analoge indgange
• Justering af gain, Q-faktor, dynamikbehandling, limiter og kompressor
• Equalizerprofiler kan importeres, eksporteres og deles
• AUTO EQ-funktion, der anvender en korrektionskurve pr. hovedtelefon
• Lytteforindstillinger gemt i hukommelsen

Strømforsyning

• 35 W lineær strømforsyning med specialfremstillet transformer
• Fem 4700 µF filterkondensatorer
• Separate analoge og digitale grene
• Flertrinsregulering, støjsvage LDO-regulatorer
• Netindgang med sikringsholder og hovedafbryder

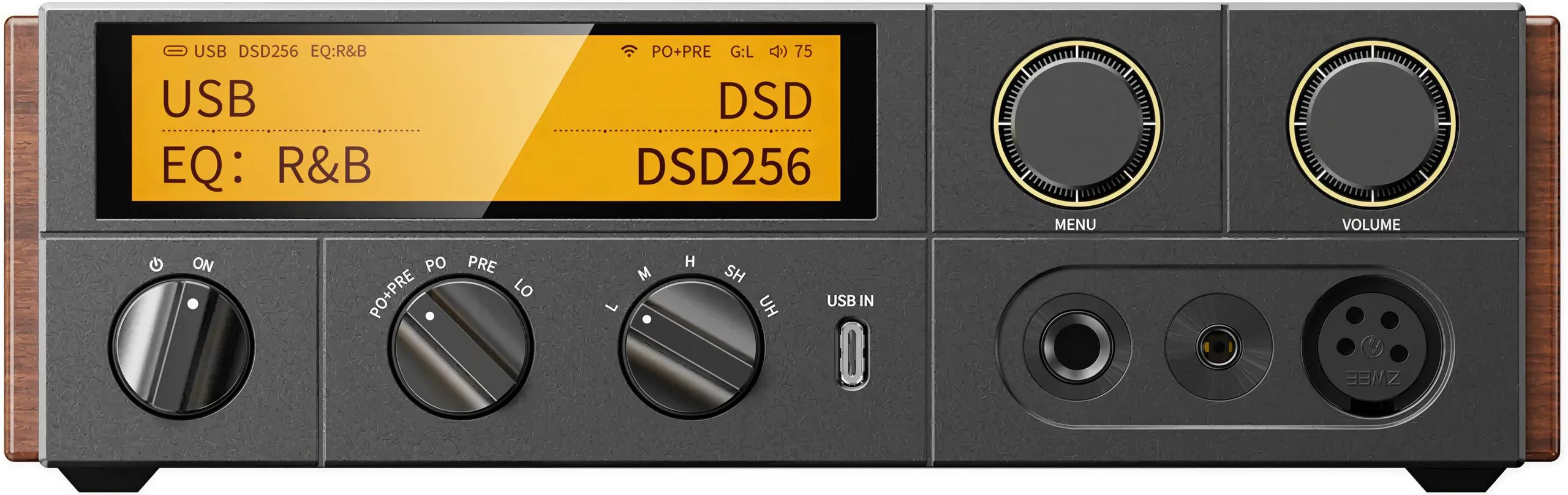

Tilslutninger på frontpanelet

• USB-C-port
• 6,35 mm jack-hovedtelefonudgang
• Balanceret 4,4 mm hovedtelefonudgang
• 4-polet XLR-hovedtelefonudgang
• Tænd/sluk-knap med indikator
• Vælger til analog udgang
• Gain-vælger
• Menuhjul og volumenhjul, begge klikbare

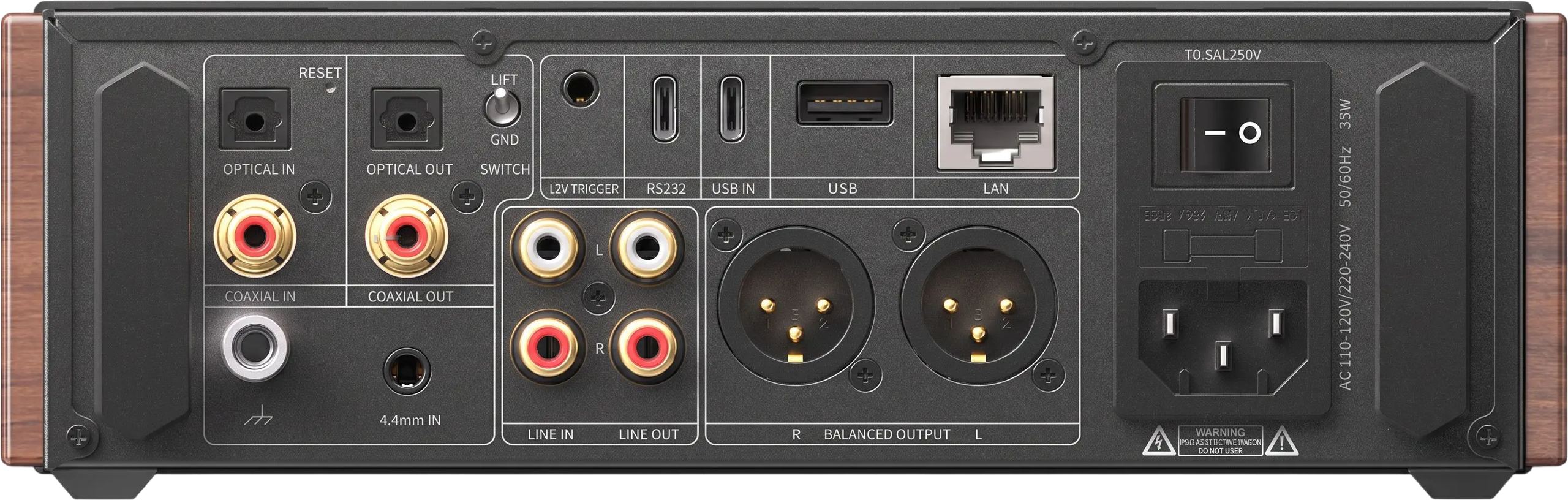

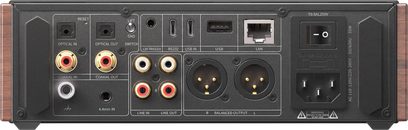

Tilslutninger på bagsiden

• Optisk Toslink-indgang
• Optisk Toslink-udgang: 192 kHz / 24 bit
• Koaksial RCA-indgang
• Koaksial RCA-udgang: 192 kHz / 24 bit, DSD64
• Ubalanceret RCA-linjeindgang
• Balanceret 4,4 mm linjeindgang
• RCA-linjeudgang: 2,5 Vrms
• Balanceret XLR-linjeudgang: 5 Vrms
• USB-C-port
• USB-A-port til lagermedie
• RJ45 Ethernet-port
• 12 V trigger-indgang og -udgang
• RS232-port
• Jordkontakt og chassisjordterminal
• Wi-Fi- og Bluetooth-antenner
• Nulstillingshul

Betjening og display

• 3,93 tommer LCD-touchskærm (ca. 9,98 cm)
• Fem drejeknapper på frontpanelet
• Intuitiv brugerflade
• Supplerende styring via FiiO Control-appen
• Ingenic X2000-processor assisteret af en ESP32-S3-controller
• Beskyttelse mod temperatur på forstærker og transformer, udgangsoverbelastning, jævnstrømskomponent og strømforsyning

Oplyste målinger

• Frekvensrespons: 20 Hz til 80 kHz, dæmpning under 3 dB
• Signal-støj-forhold: større end eller lig med 125 dB, A-vægtet
• Støjgulv: under 2,6 µV, A-vægtet
• Total harmonisk forvrængning plus støj: under 0,0052 % ved 1 kHz, -8 dB ved 32 Ω

Konstruktion og dimensioner

• Kabinet i bearbejdet aluminium med sider i massivt nordamerikansk træ
  • Hvid ask i sølvfinish
  • Sort valnød i sort finish
  • Unikt åremønster på hvert eksemplar
• Nichicon-, ELNA-, Rubycon-, Panasonic- og WIMA-kondensatorer i den analoge del
• Forsølvet iltfri kobberkabelføring, guldbelagte Neutrik-stik
• Optimeret varmeafledning
• Dimensioner: 245 × 223 × 69 mm
• Vægt: 2,9 kg

Pakkens indhold

• K17 R2R
• Netledning
• Infrarød fjernbetjening i aluminium
• 4-polet XLR-stik
• Sikring
• To USB-kabler
• Hovedtelefonjack-adapter
• Garantikort
• Hurtigstartguide
