Vogel's EPC 6545

Loftbeslag til projektor

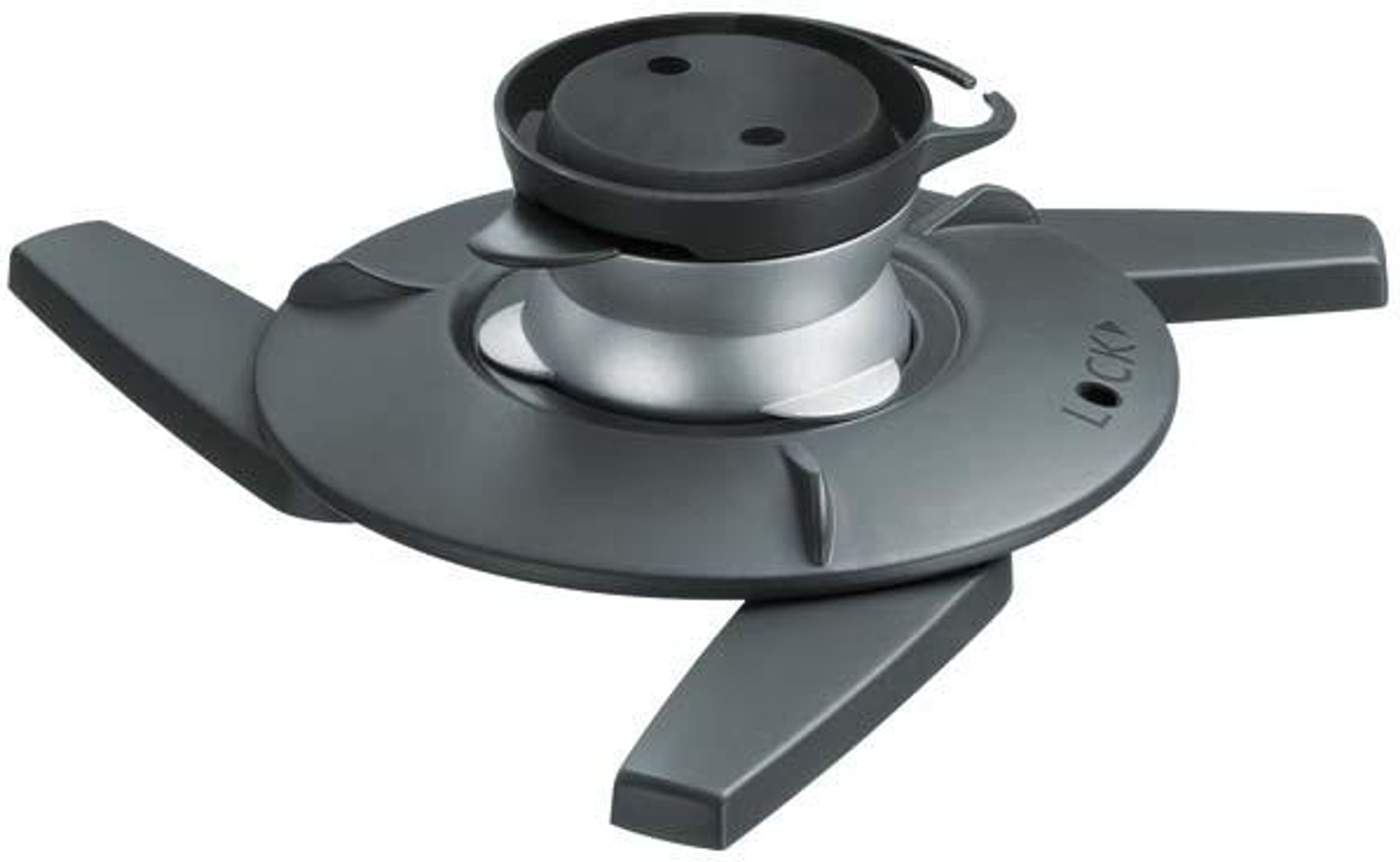

Montering af en projektor i loftet frigør plads i rummet og holder kablerne uden for rækkevidde, men det skal stadig være muligt at rette den præcist mod lærredet og bevare denne indstilling over tid. Dette beslag fra Vogel’s kombinerer et kugleled med stor bevægelsesfrihed, låsning af justeringen og en kobling, der frigør projektoren med et enkelt klik. Takket være det universelle monteringsbeslag passer det til stort set alle modeller på op til 10 kg.

Et kugleled til justering af billedet uden gætværk

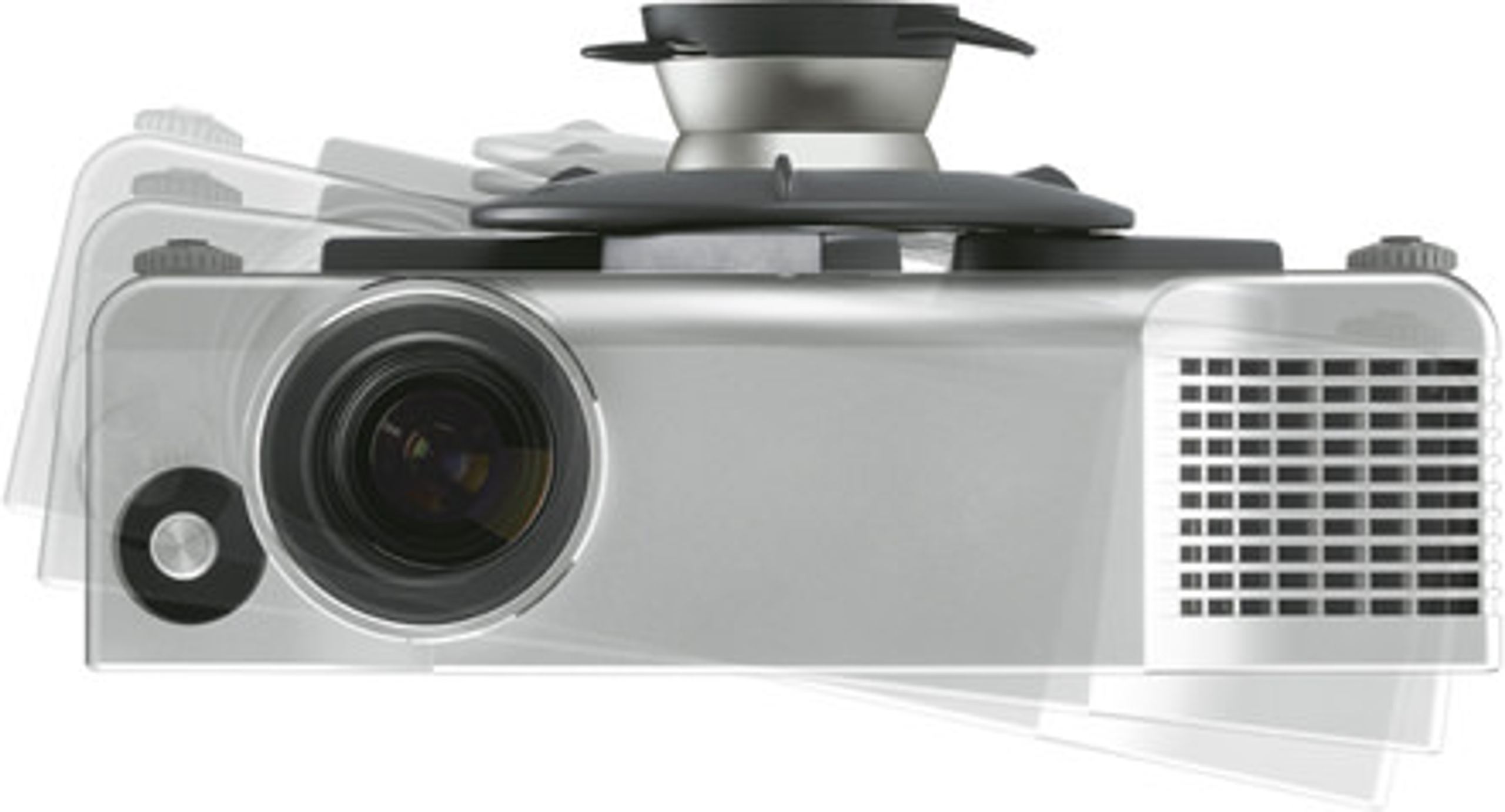

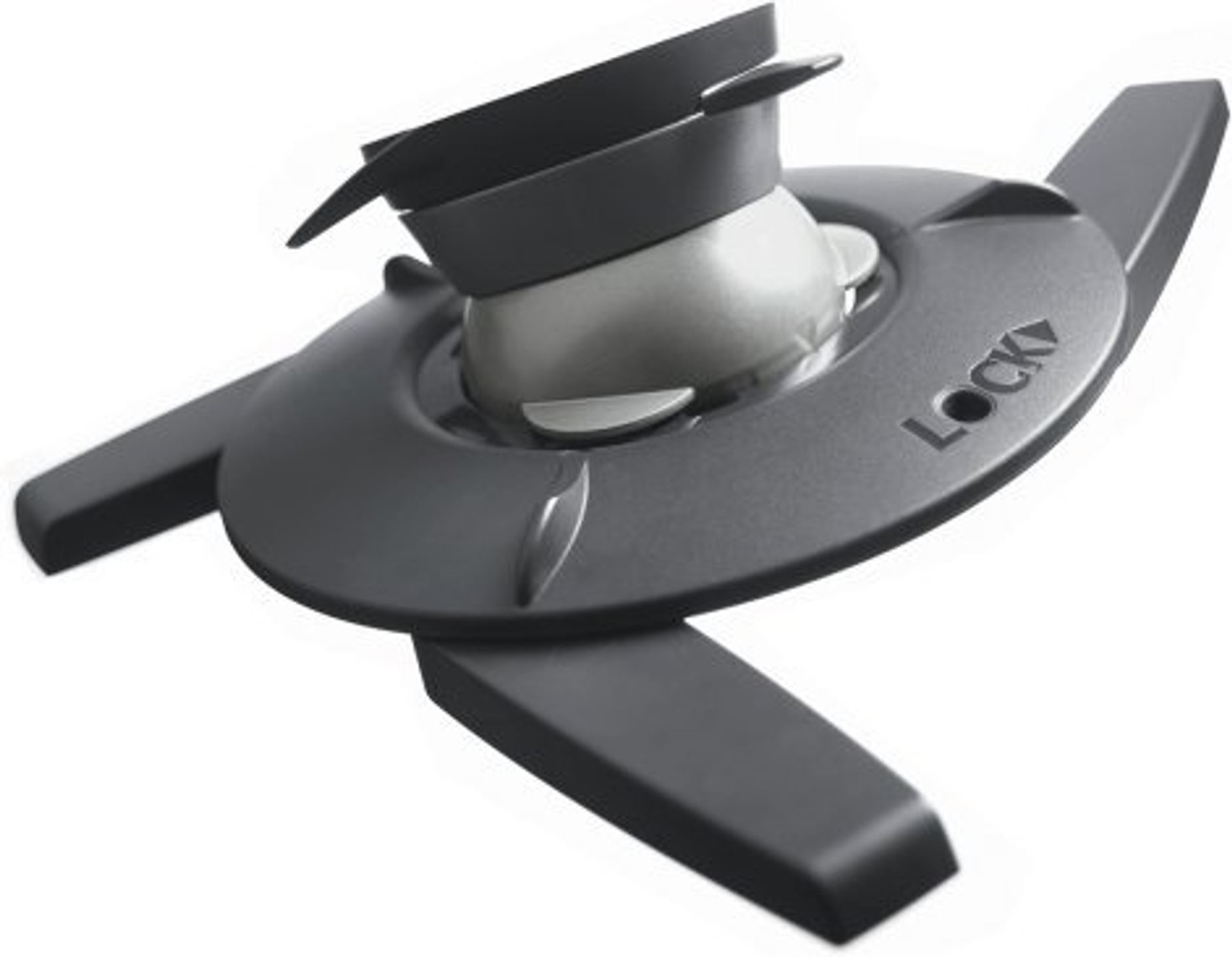

Alle indstillinger foretages via et kugleled, som samler bevægelserne i ét omdrejningspunkt. Projektoren kan drejes 360° omkring den lodrette akse, vippes op til 20° ned mod lærredets midte og sidevippes 20°, hvilket retter billedet op, når loftet ikke er helt parallelt med gulvet. Denne sidste indstilling mangler på mange enkle beslag, og det er ofte den, der forhindrer, at billedet ender med at hælde lidt. Når billedet er justeret, låser funktionen Adjust & Secure (justering og låsning) kugleleddet i positionen: Billedet forbliver rettet ind fra visning til visning uden efterjustering.

En projektor, der kan tages ned med et enkelt klik

Beslaget består af to dele: et modul, der skrues fast i loftet, og en universel kobling, der fastgøres under projektoren. De to dele klikkes sammen, og den omvendte bevægelse frigør apparatet uden at skrue loftmodulet af, hvilket gør det nemmere at vedligeholde filtrene eller flytte projektoren til et andet rum. Denne kobling er en del af Vogel’s-systemet Click & Switch (fastgør og skift): Den samme kobling passer på mærkets bord- eller vægmoduler, der sælges separat, så én projektor kan flyttes fra loftet i stuen til et mødebord uden at afmontere monteringsbeslaget.

Kabler og fastgørelse skjult for øjet

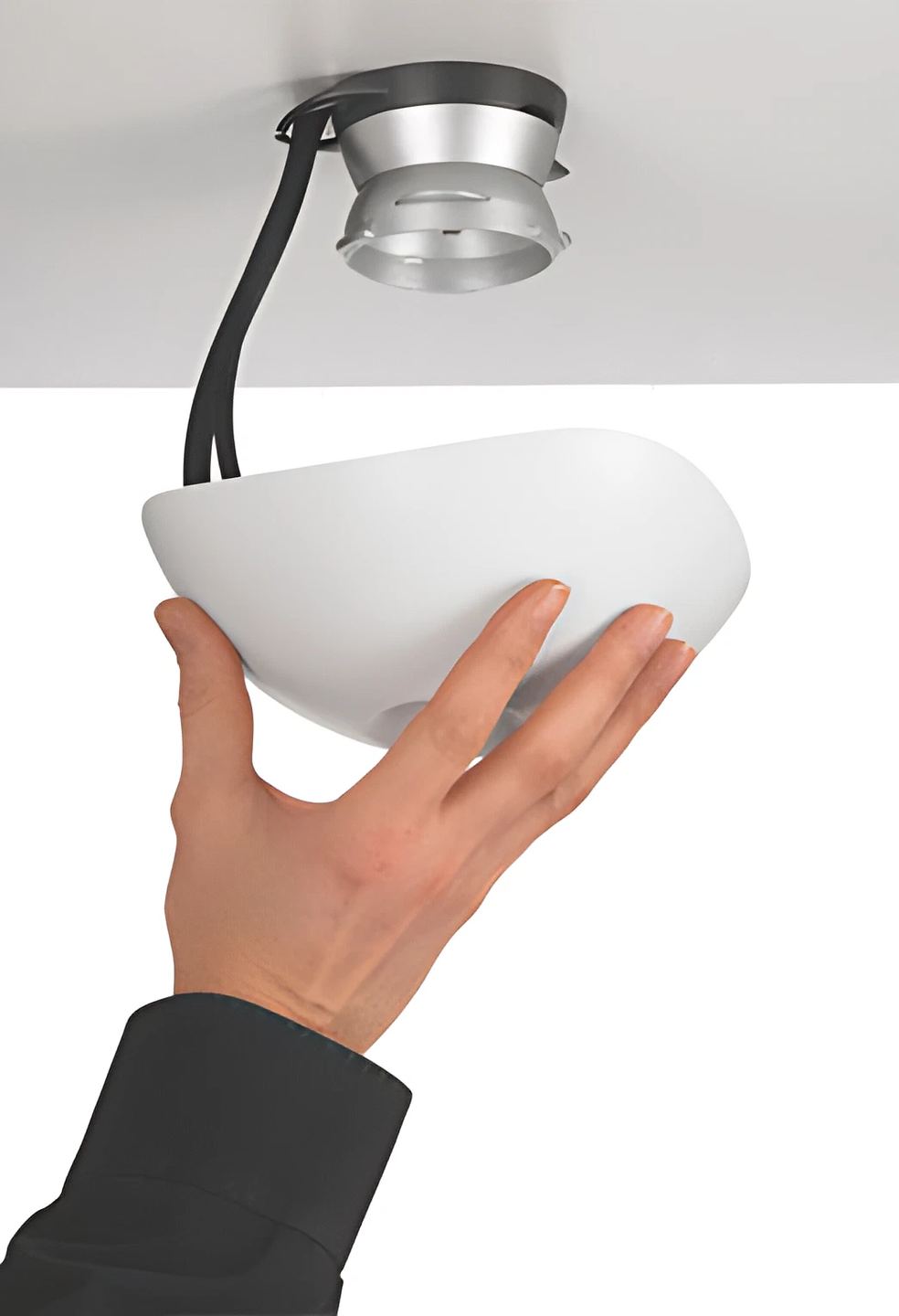

Kabelstyringssystemet CIS, der er patenteret af Vogel’s, fører strøm- og signalkabler inde i selve beslaget i stedet for at lade dem hænge ved siden af. Når projektoren er fjernet, skjuler den medfølgende loftafdækning modulet og kablerne, så der kun er en diskret del i sølvfinish tilbage i loftet. Beslagets design er blevet hædret med iF Product Design Award og Good Industrial Design Award, og hele konstruktionen er TÜV-certificeret af organisationen, der kontrollerer udstyrs sikkerhed og mekaniske styrke.

Montering tæt på loftet

Afstanden mellem loftet og projektorens overside er fast på 76 mm uden forlængerrør eller højdejustering. Apparatet sidder derfor tæt på loftet, hvilket giver mere frihøjde under billedet, men kræver, at man inden boring kontrollerer, om objektivet kan nå lærredets øverste kant. En projektor med objektivforskydning (lens shift, som flytter billedet optisk uden at bevæge kabinettet) klarer dette uden problemer. Uden denne funktion kompenserer kugleleddets hældning for højden, men det giver et trapezformet billede, som projektoren retter op digitalt med et mindre tab af opløsning. Det medfølgende monteringsmateriale er egnet til lofter af massivt træ, mursten eller beton med en beklædning på højst 3 mm. Vogel’s giver 10 års garanti på beslaget.

Tekniske specifikationer

Præsentation og kompatibilitet

• Type: loftbeslag til projektor
• Maksimal belastning: 10 kg
• Kompatibilitet: næsten alle projektorer op til 10 kg
• Farve: sølv

Led og justeringer

• Led: kugleled
• Rotation: op til 360°
• Hældning: op til 20°
• Sidehældning (rulning): 20°
• Låsning: funktionen »Juster og lås« gør det muligt at låse indstillingen

Installation og kabelføring

• Montering og afmontering: med ét klik, kompatibel med Vogel’s-systemet »Fastgør og skift«
• Kabelføring: patenteret CIS-system

Medfølgende tilbehør

• Universel projektoradapter
• Loftdæksel: skjuler kabler og beslag, når projektoren er fjernet
• Monteringsvejledning angivet i det medfølgende materiale fra Vogel’s

Certificering, priser og garanti

• Certificering: TÜV
• Priser: pris for godt industrielt design (Good Industrial Design Award), iF-pris for produktdesign (iF Product Design Award)
• Garanti: 10 år

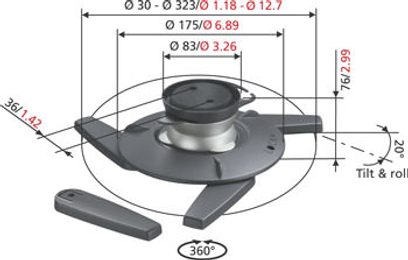

Installationsmål

• Afstand til loftet: 76 mm
