Velodyne MicroVee X sort

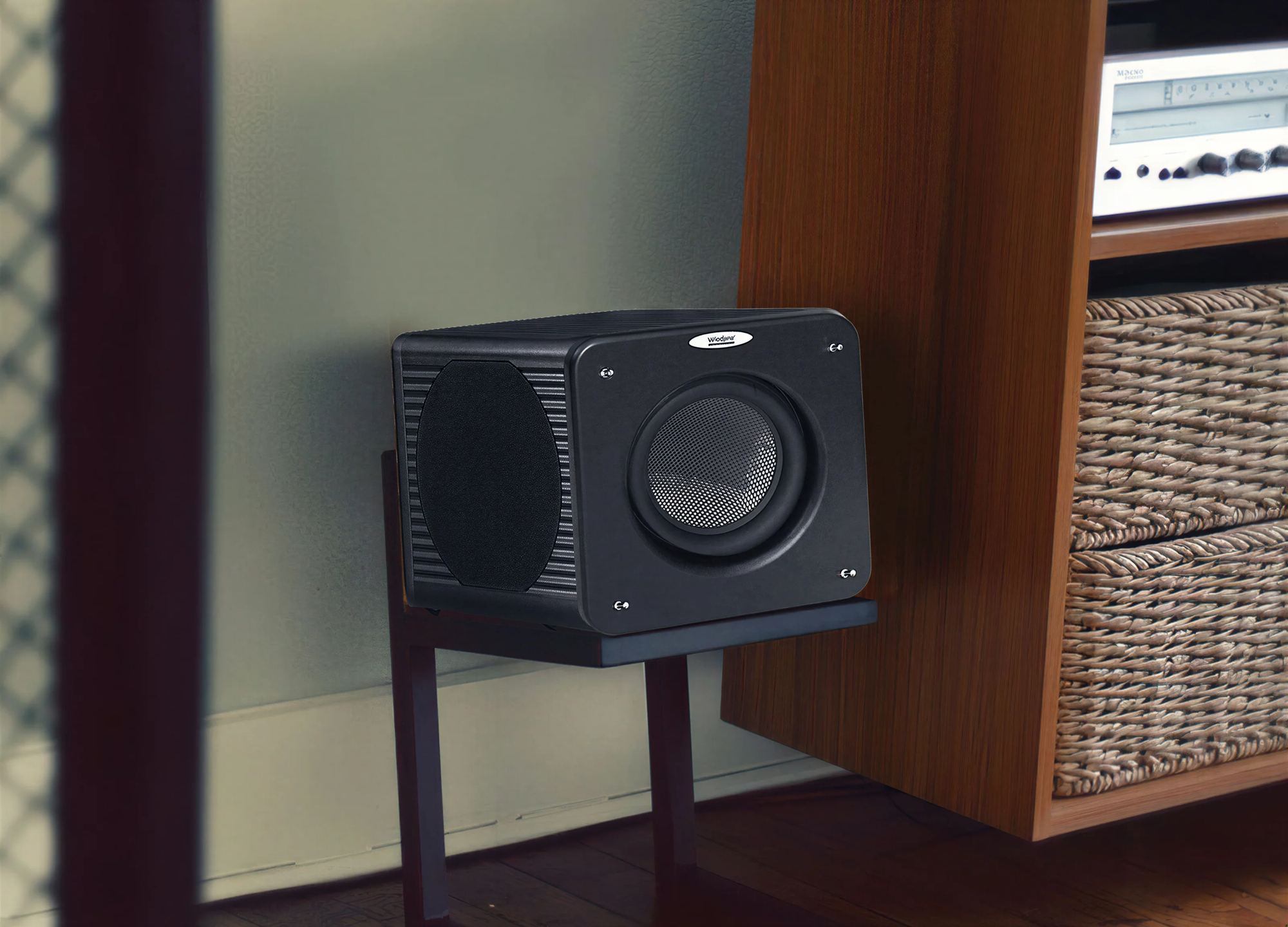

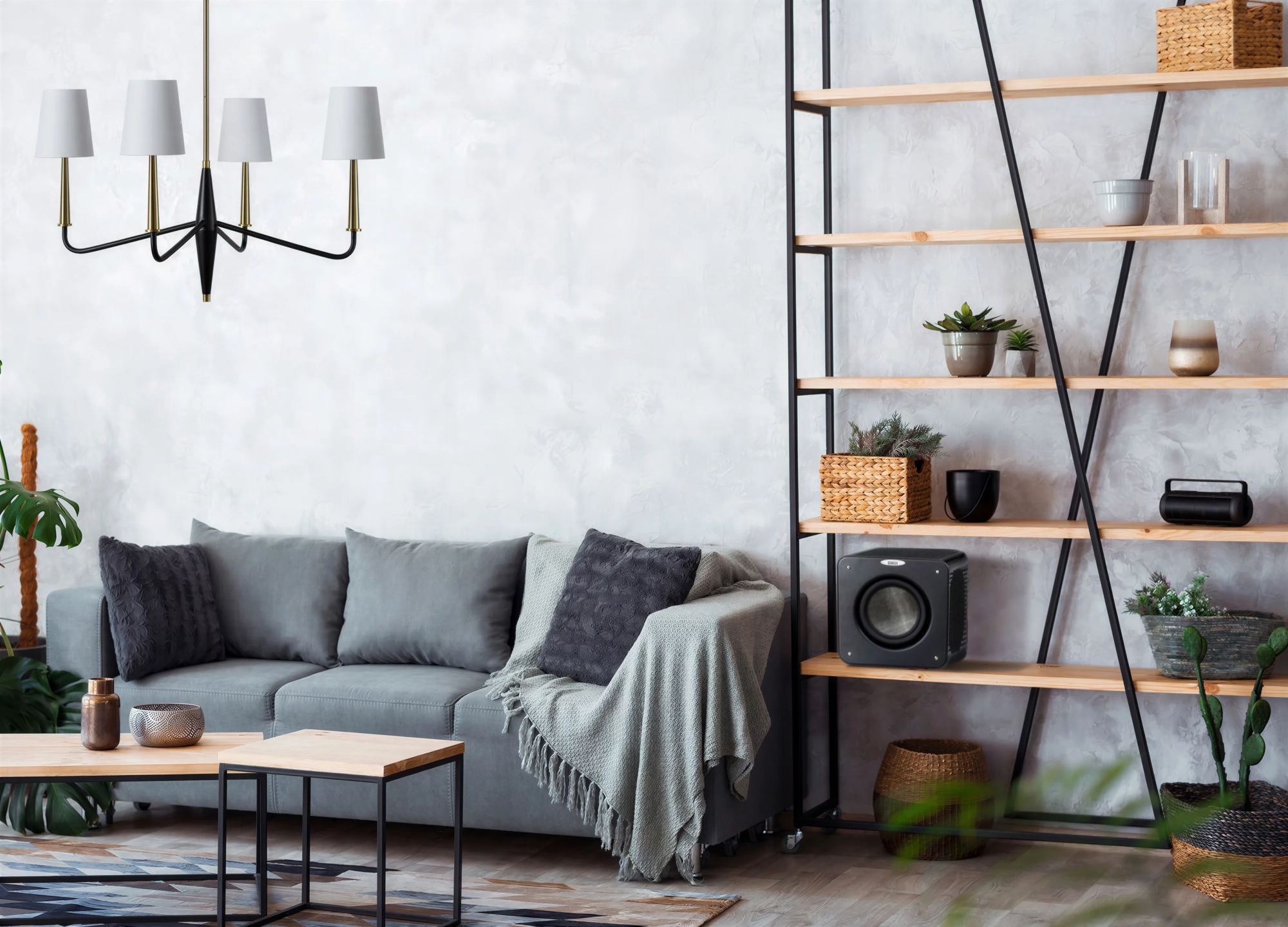

Tre generationer for den samme satsning. Siden 2006 har MicroVee-serien holdt samme kurs: at få seriøs bas ind i et kabinet på 23 cm på hver side. MicroVee X viderefører dette princip ved at erstatte MKII’s aluminiumsmembraner med et kulfiberkomposit, tage Klasse AB-forstærkning med høj strøm i brug og tilføje en infrarød fjernbetjening. Formatet ændrer sig derimod ikke: en aluminiumskube på 9,5 kg, som let glider ind under et sofabord eller bag et møbel.

Et aluminiumskabinet skåret på millimeteren

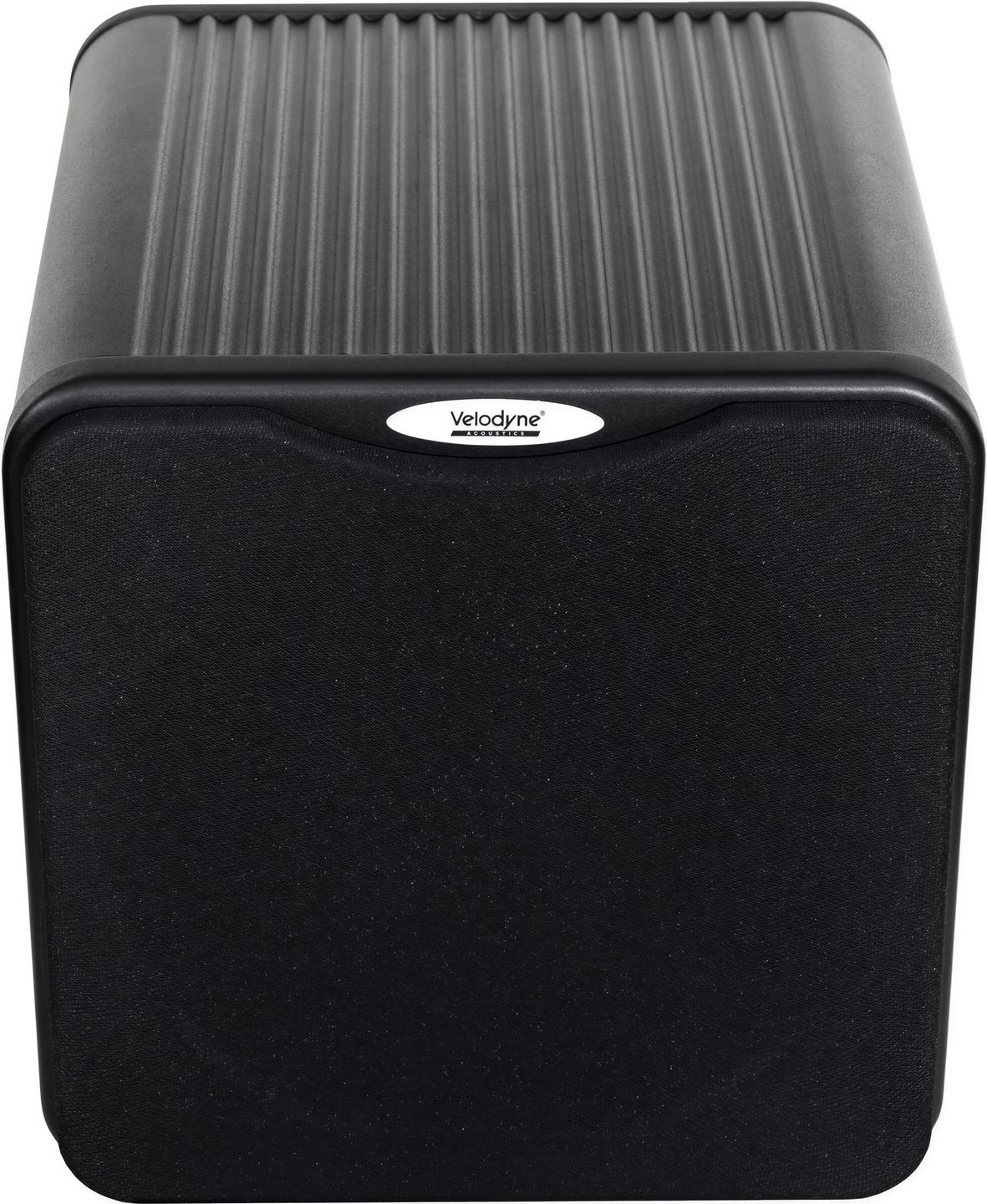

Den ekstruderede aluminiumsprofil på MicroVee X er ikke kosmetisk staffage. Rillerne i væggene afstiver strukturen og letter samtidig varmeafledningen fra forstærkeren, og de afrundede kanter (omtegnet i forhold til MKII) bløder silhuetten op. Frontgitteret i tyk MDF dæmper de resterende vibrationer. Fire iso-elastomerfødder afkobler kabinettet fra møblet eller gulvet, det står på, hvilket begrænser overførslen af uønskede vibrationer til de omgivende overflader.

Med 23 x 23 x 25 cm uden gitter (27 cm inklusive gitter) og en vægt på 9,5 kg kan subwooferen uden besvær placeres i et TV-møbel, på en lav hylde eller på gulvet op ad en væg.

Tre transducere i et reduceret volumen

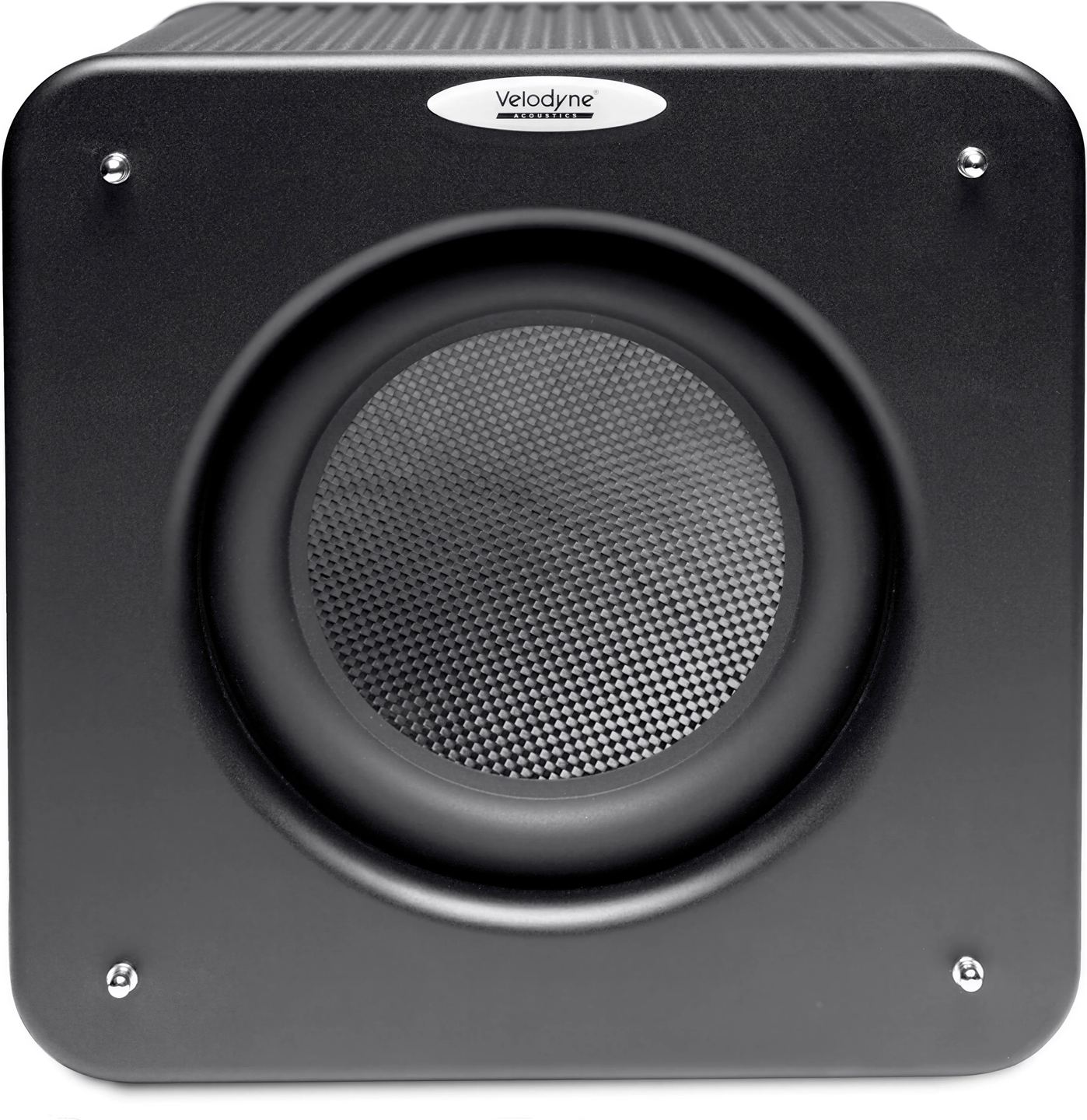

Konfigurationen bygger på en frontmonteret aktiv 16,5 cm langslagsenhed, understøttet af to sidemonterede passive radiatorer med samme diameter. Dette princip er det samme som på de tidligere generationer, men membranerne ændrer sig: kulfiber/Kevlar-komposit erstatter MKII’s anodiserede aluminium. Dette kompositmateriale er både mere stift og lettere, hvilket reducerer membranens egne resonanstilstande og forbedrer reaktionsevnen ved transienter.

Svingspolen på 52 mm, viklet i fire lag af kobber med høj renhed, arbejder i en overdimensioneret dobbelt ferritmotor. Den langslags nitrilgummiophæng tillader stor vandring uden mekanisk kompression. Chassiset i støbt aluminium har dobbelt ventilation, hvilket forhindrer temperaturstigning i den bevægelige enhed ved længerevarende belastning.

De to passive radiatorer, monteret på hver side af kabinettet, øger den samlede emitterende overflade uden at kræve ekstra luftvolumen eller dedikeret forstærkereffekt. Deres rolle er at udvide responsen ned mod den lave ende af spektret (subwooferen går ned til 18 Hz i udvidet respons, 32 Hz ved ±3 dB) samtidig med, at de udjævner den impedans, forstærkeren ser.

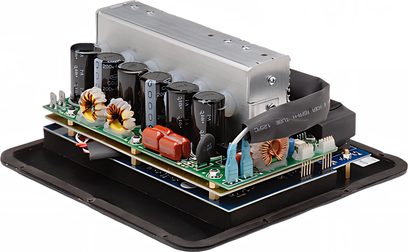

Klasse AB-forstærkning og DDCS digital behandling

Overgangen fra MKII til X ledsages af et skift i forstærkningstopologi. MKII brugte en Klasse D-forstærker (ERS) opgivet til 1000 W RMS / 2000 W peak. MicroVee X benytter Klasse AB med en RMS-effekt på 300 W og en dynamisk effekt på 800 W. På papiret virker forskellen ugunstig. I praksis oplyser Velodyne, at strømkapaciteten i det nye effekttrin (udstyret med fire MOSFET 34 A / 180 V) er klart højere end på MKII, og at MicroVee X kan spille omkring 15 % højere over hele frekvensbåndet. Switch-mode-strømforsyningen sikrer høj virkningsgrad og en tilstrækkelig energireserve til signalspidser.

Den digitale behandling bygger på en højopløst Analog Devices DSP, som styrer DDCS-systemet (Digital Drive Control System). Dette system, patenteret af Velodyne, kontrollerer membranen, så konens bevægelse holdes lineær, hvilket reducerer harmonisk forvrængning. Velodyne opgiver en forvrængning reduceret til cirka en sjettedel af den, man finder i subwoofere af tilsvarende størrelse, en påstand der bygger på DDCS og på det integrerede anti-clipping-kredsløb, som konstant overvåger forstærkeren for at undgå overbelastning.

Indstillinger og integration i et eksisterende system

Lavpasfilteret kan justeres fra 50 til 180 Hz med en hældning på 12 dB pr. oktav. Fasen kan skiftes mellem 0° og 180°. Begge indstillinger er tilgængelige fra bagpanelet, men også fra den medfølgende infrarøde fjernbetjening, hvilket gør det muligt at justere fra lyttepositionen.

Funktionen Subwoofer Direct omgår subwooferens interne lavpasfilter. Denne tilstand er nyttig, når processoren eller hjemmebioforstærkeren allerede håndterer filtreringen via sin LFE-udgang: signalet når subwooferen uden redundant filtrering, hvilket bevarer fasekohærensen og præcisionen i overgangen til hovedhøjttalerne. Fjernbetjeningen gør det muligt at aktivere eller deaktivere denne tilstand uden adgang til bagpanelet.

Tilslutningerne omfatter stereo RCA- og LFE-indgange, en RCA/LFE-udgang (til at kæde en anden subwoofer på eller sende signalet videre til en anden enhed) samt højniveau stereoindgange til forstærkere uden pre-out. Auto On/Off-tilstanden sætter subwooferen på standby, når den ikke længere registrerer et signal, med et standbyforbrug på 0,5 W.

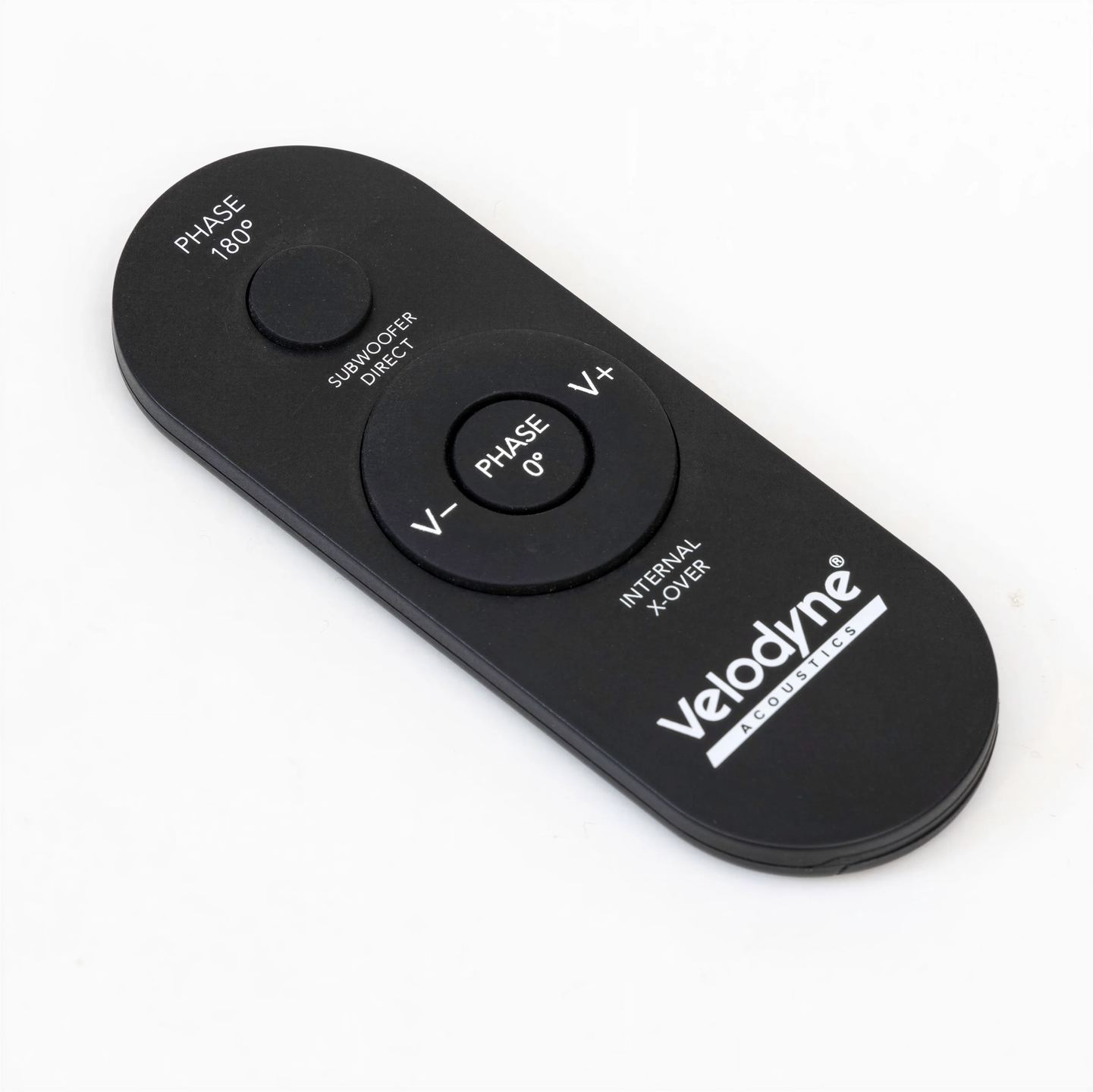

Fjernbetjeningen, en tilføjelse på MicroVee X

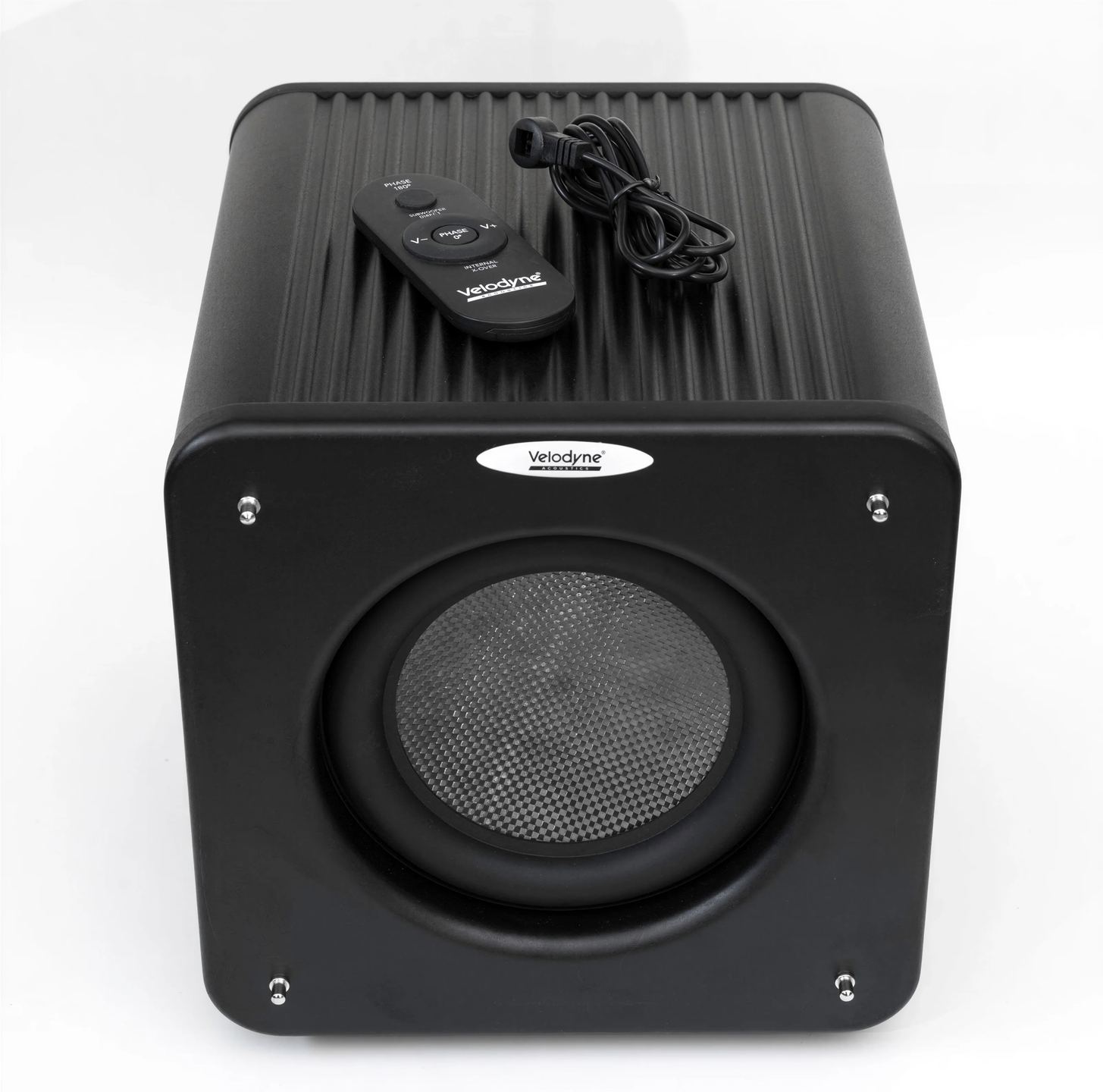

De tidligere generationer af MicroVee tilbød ikke fjernbetjening. MicroVee X har en indbygget infrarød fjernbetjening, som giver adgang til volumen, fase, aktivering af Subwoofer Direct-tilstand og tænd/sluk. En ekstern IR-modtager, forbundet til subwooferen med et 3 m kabel, gør det muligt at skjule subwooferen bag et møbel eller i en niche og samtidig bevare fjernstyringen. Denne modtager placeres på møblets front eller i nærheden af lyttepositionen.

Denne detalje har en reel praktisk nytte: indstilling af en subwoofer (volumen, delefrekvens, fase) foretages ideelt efter gehør fra lyttepositionen, og det at kunne justere disse parametre uden at rejse sig fremskynder processen.

Frekvensrespons og fysiske begrænsninger

Den opgivne frekvensrespons strækker sig fra 18 Hz til 300 Hz i udvidet bånd og fra 32 Hz til 180 Hz ved ±3 dB. For en 16,5 cm transducer i et kabinet af denne størrelse er det et bemærkelsesværdigt resultat at nå ned til 32 Hz ved ±3 dB, muliggjort af konfigurationen med passive radiatorer og membranens store vandring.

Man skal være realistisk med hensyn til, hvad en subwoofer af denne størrelse kan levere i akustisk lydtryk. I et rum på 15 til 25 m² vil MicroVee X levere en præcis og veldefineret bas, der er i stand til at supplere kompakte højttalere eller små gulvhøjttalere. I en stue på 40 m² eller mere, eller ved meget høje lydtryksniveauer i hjemmebio, vil en subwoofer udstyret med en 25 eller 30 cm transducer være mere på sin plads. MicroVee X prioriterer definition og hurtighed frem for ren luftfortrængning.

Tekniske specifikationer

Højttalere

• Aktiv frontvendt langslagsenhed på 16,5 cm
• To sidevendte passive radiatorer på 16,5 cm
• Kompositmembran i kulfiber for bedre reaktionsevne
• Højslagsophæng i nitrilgummi
• Dobbeltventileret chassis i støbt aluminium
• 52 mm svingspole med fire lag i kobber med høj renhed
• Overdimensioneret dobbelt ferritmotor

Forstærkning

• Højtydende Klasse AB-forstærker
• RMS-effekt: 300 W
• Dynamisk effekt: 800 W
• Højopløst DSP fra Analog Devices
• Højeffektiv switch-mode strømforsyning
• Integreret anti-clipping-system

Frekvensrespons

• Udvidet område: 18 Hz – 300 Hz
• Område ved ±3 dB: 32 Hz – 180 Hz

Lydindstillinger

• Justerbart lavpasfilter fra 50 til 180 Hz
• Crossover-hældning: 12 dB / oktav
• Faseindstilling: 0° / 180°
• Subwoofer Direct-funktion til bypass af det interne crossover

Tilslutninger

• Stereo RCA / LFE-indgange
• RCA / LFE-udgang
• Stereo højtniveauindgange
• Auto On / Off-tilstand med signaldetektion

Kontrol og medfølgende tilbehør

• Infrarød fjernbetjening med følgende funktioner
  • Volumenkontrol
  • Fasestyring
  • Aktivering af Subwoofer Direct-tilstand
  • Fjernbetjent tænd / sluk
• Ekstern IR-modtager med 3 m kabel

Konstruktion

• Kompakt kabinet med aluminiumsprofil
• Tyk anti-resonans MDF-frontgrill
• Iso-elastomerfødder medfølger
• Strømforbrug i standby: 0,5 W

Mål og vægt

• Mål med frontgrill: 23 × 23 × 27 cm
• Mål uden frontgrill: 23 × 23 × 25 cm
• Nettovægt: 9,5 kg
• Emballeret vægt: 13 kg
