Velodyne MicroVee X sort højglans

Tre generationer for samme satsning. Siden 2006 har MicroVee-serien holdt samme kurs: at få seriøs bas ind i et kabinet på 23 cm på hver led. MicroVee X bygger videre på dette princip ved at erstatte MKII’s aluminiummembraner med et kulfiberkompositmateriale, tage en højstrøms Klasse AB-forstærkning i brug og tilføje en infrarød fjernbetjening. Formatet ændrer sig derimod ikke: en aluminiumskube på 9,5 kg, som kan placeres under et sofabord eller bag et møbel.

Et aluminiumskabinet skåret på millimeteren

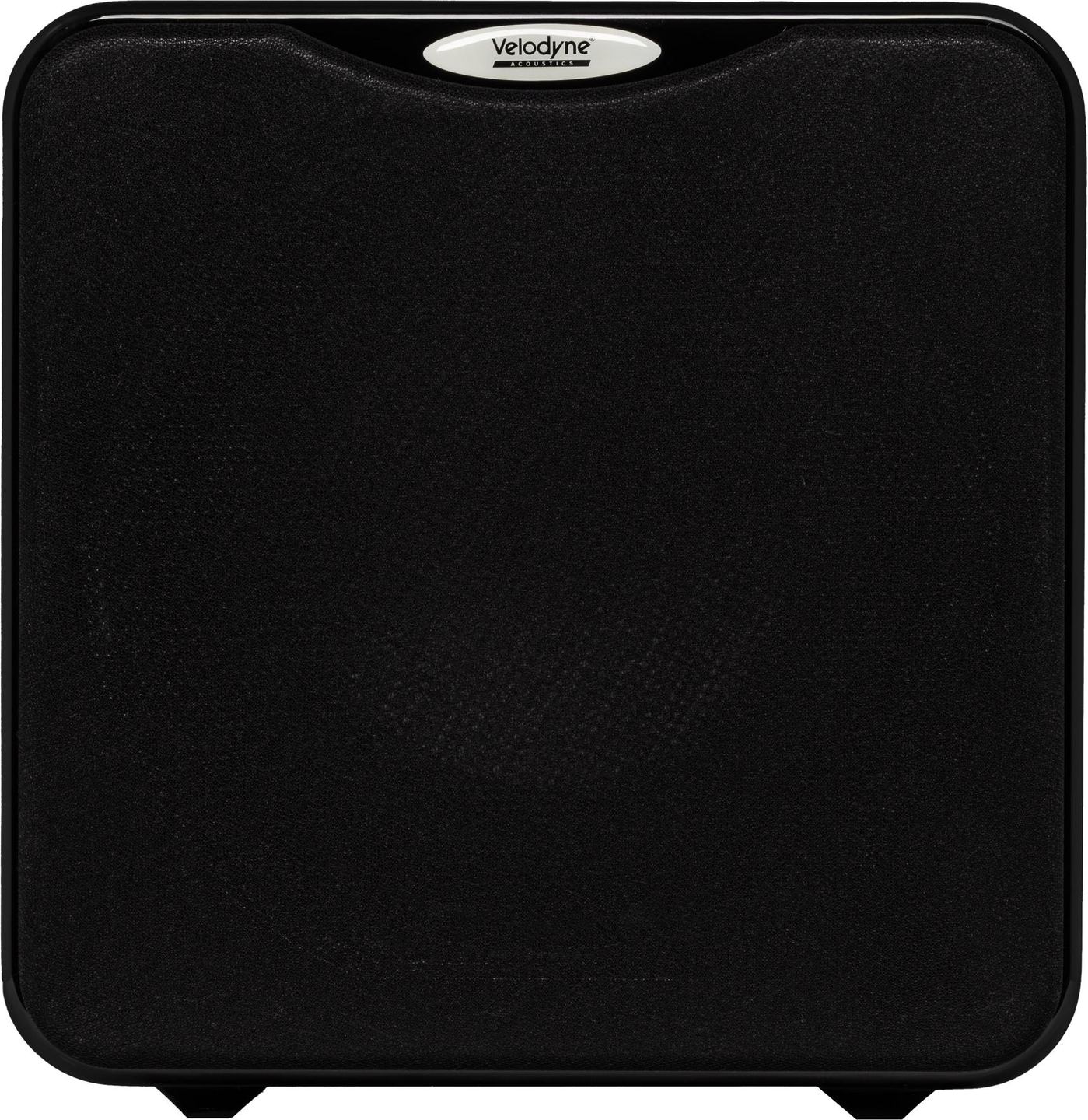

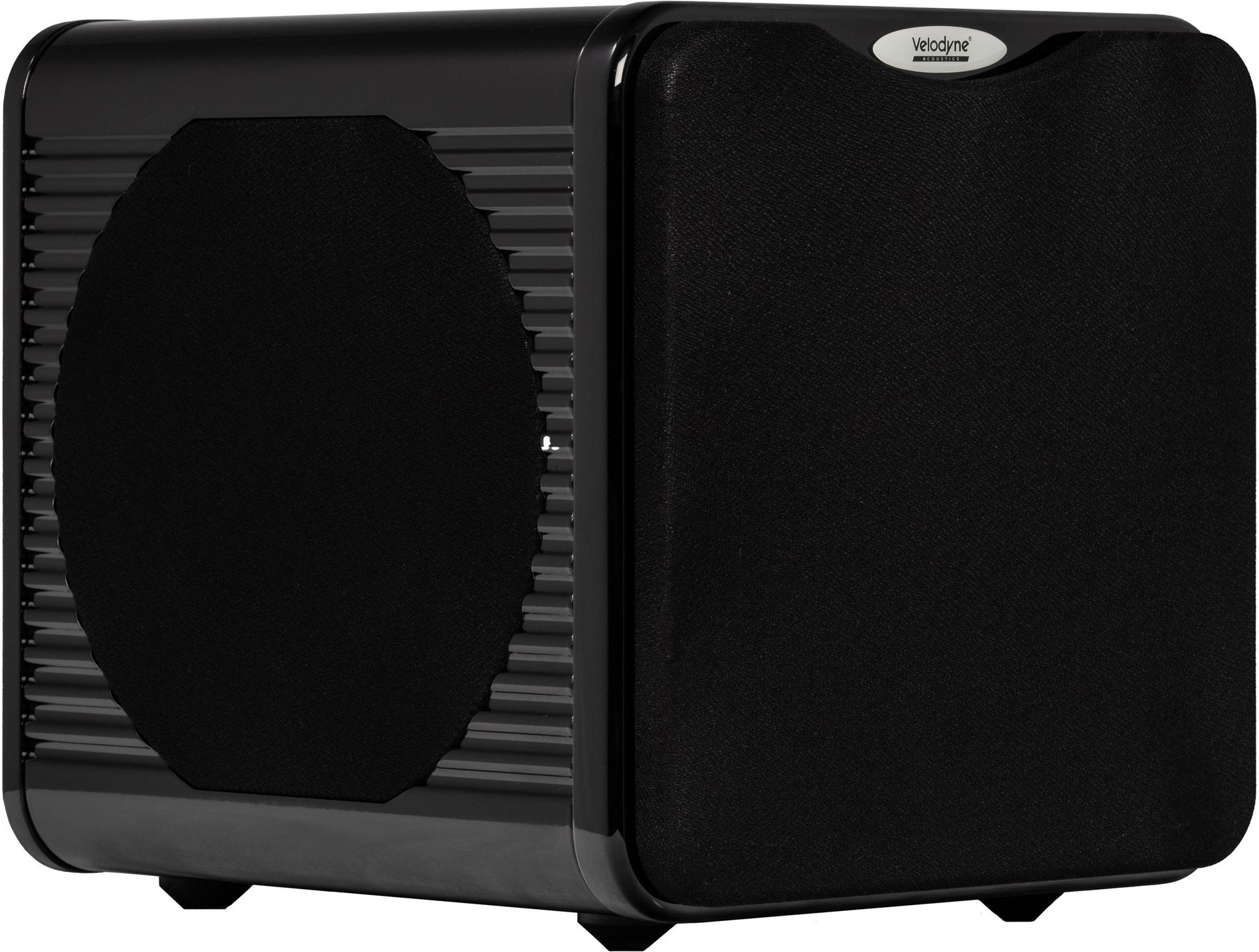

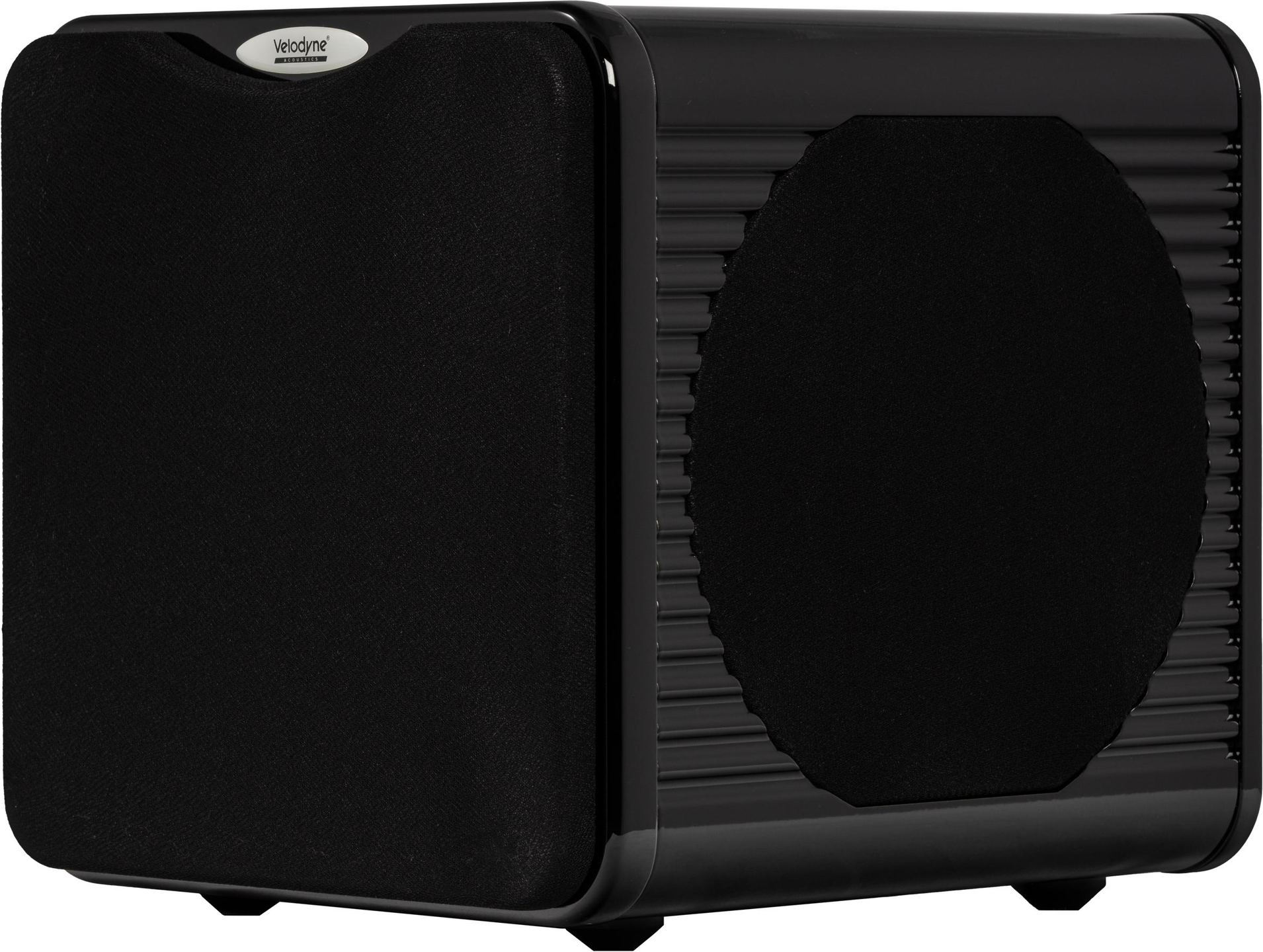

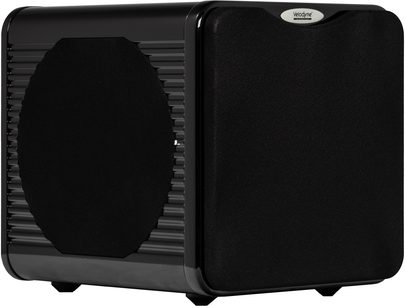

MicroVee X’s ekstruderede aluminiumsprofil er ikke en kosmetisk beklædning. Rillerne i væggene afstiver konstruktionen og letter samtidig varmeafledningen fra forstærkeren, og de afrundede kanter (omtegnet i forhold til MKII) bløder silhuetten op. Frontgitteret i tyk MDF dæmper restvibrationer. Fire iso-elastomerfødder afkobler kabinettet fra møblet eller gulvet, det står på, hvilket begrænser overførslen af uønskede vibrationer til de omgivende flader.

Med målene 23 x 23 x 25 cm uden gitter (27 cm inklusive gitter) og en vægt på 9,5 kg kan subwooferen uden problemer placeres i et TV-møbel, på en lav hylde eller på gulvet op ad en væg.

Tre transducere i et reduceret volumen

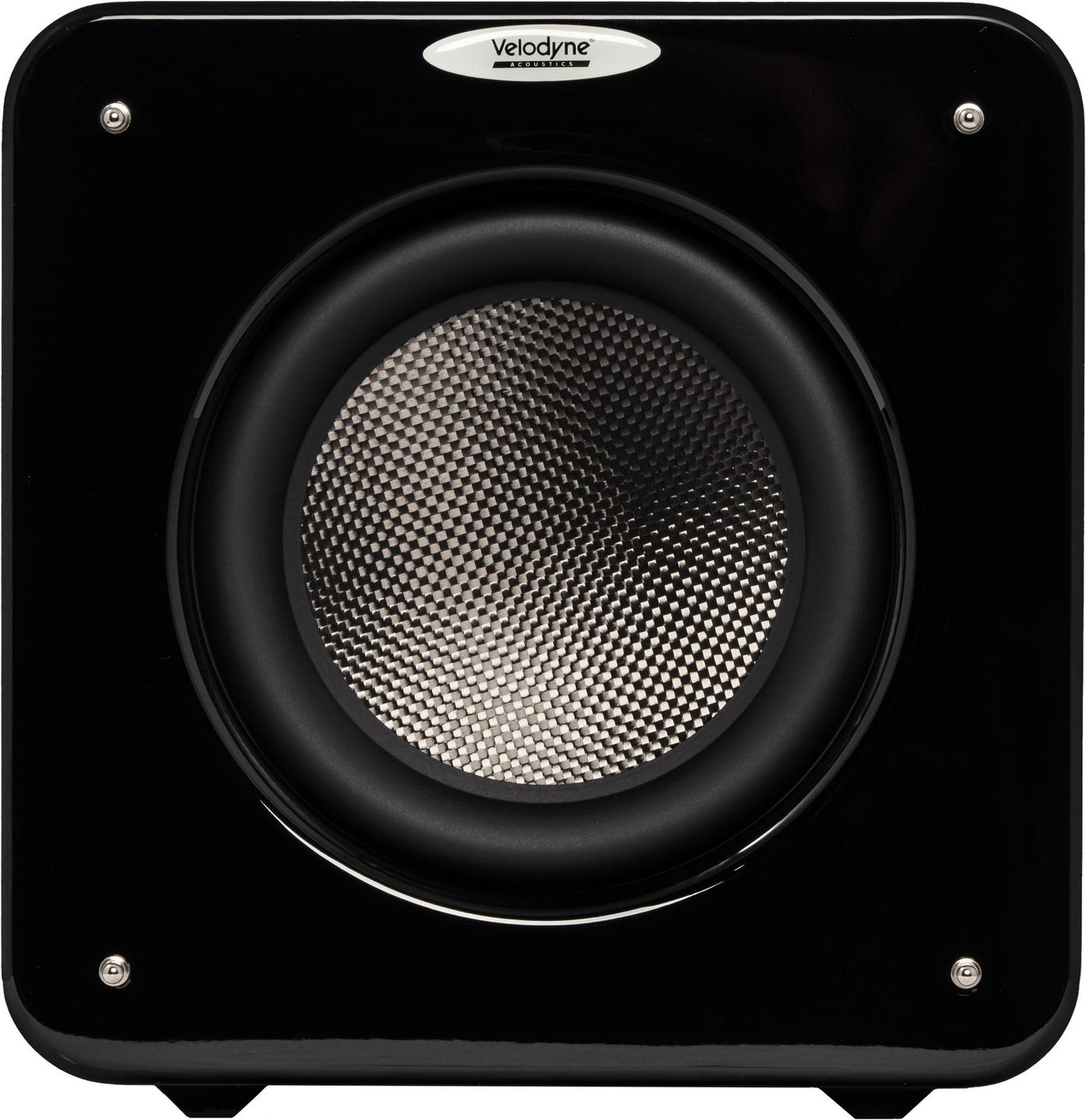

Konfigurationen bygger på en frontmonteret aktiv 16,5 cm langslagsenhed, understøttet af to sidelæns passive radiatorer med samme diameter. Princippet er det samme som på tidligere generationer, men membranerne er ændret: kulfiber/Kevlar-komposit erstatter MKII’s anodiserede aluminium. Dette kompositmateriale er både mere stift og lettere, hvilket reducerer membranens egne resonansmodi og forbedrer responsen på transienter.

Svingspolen på 52 mm, viklet i fire lag med højrent kobber, arbejder i en overdimensioneret dobbelt ferritmotor. Den langslags nitrilgummiophæng tillader stor vandring uden mekanisk kompression. Chassiset i støbt aluminium har dobbelt ventilation, hvilket forhindrer temperaturstigning i det bevægelige system ved længerevarende belastning.

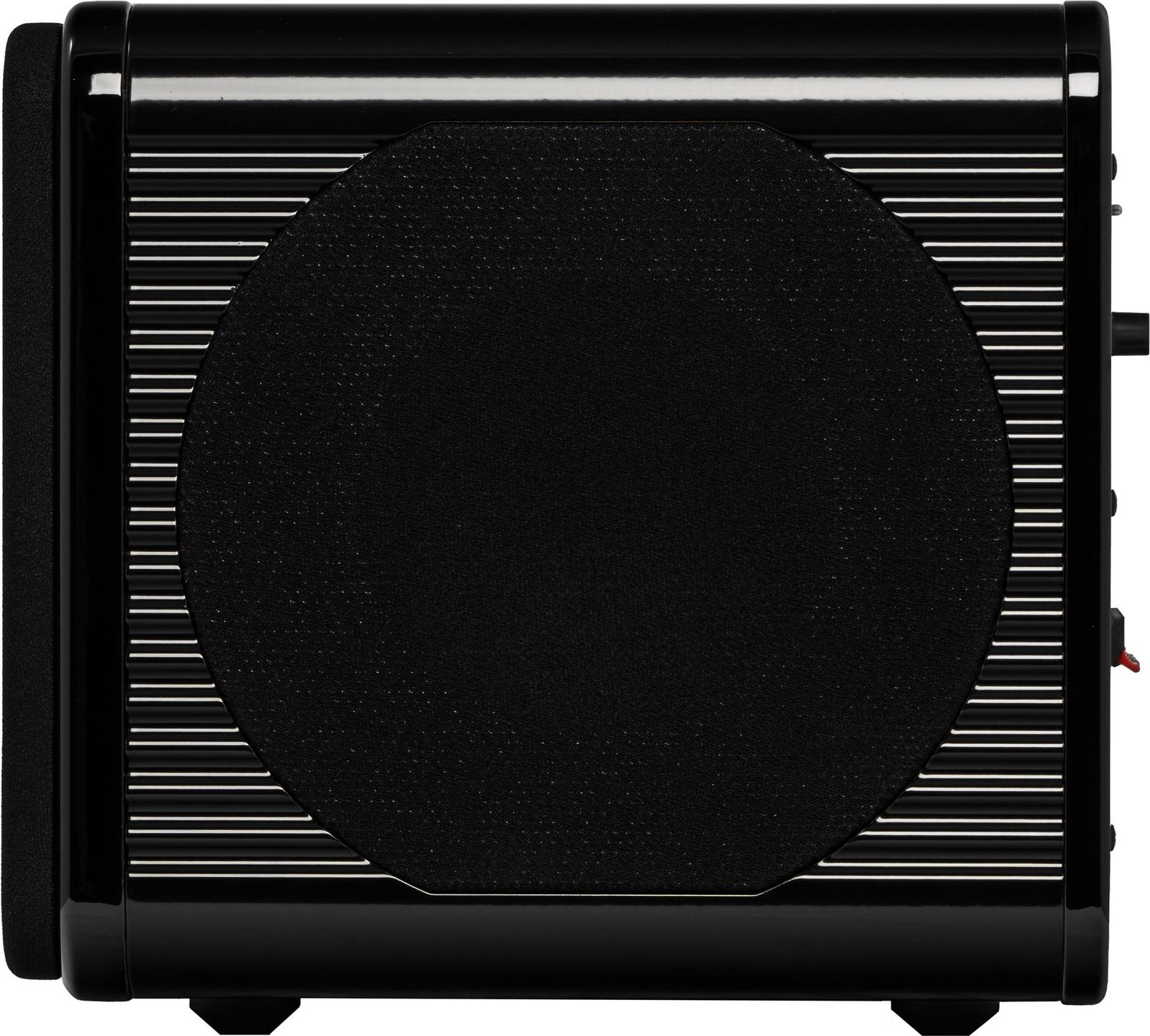

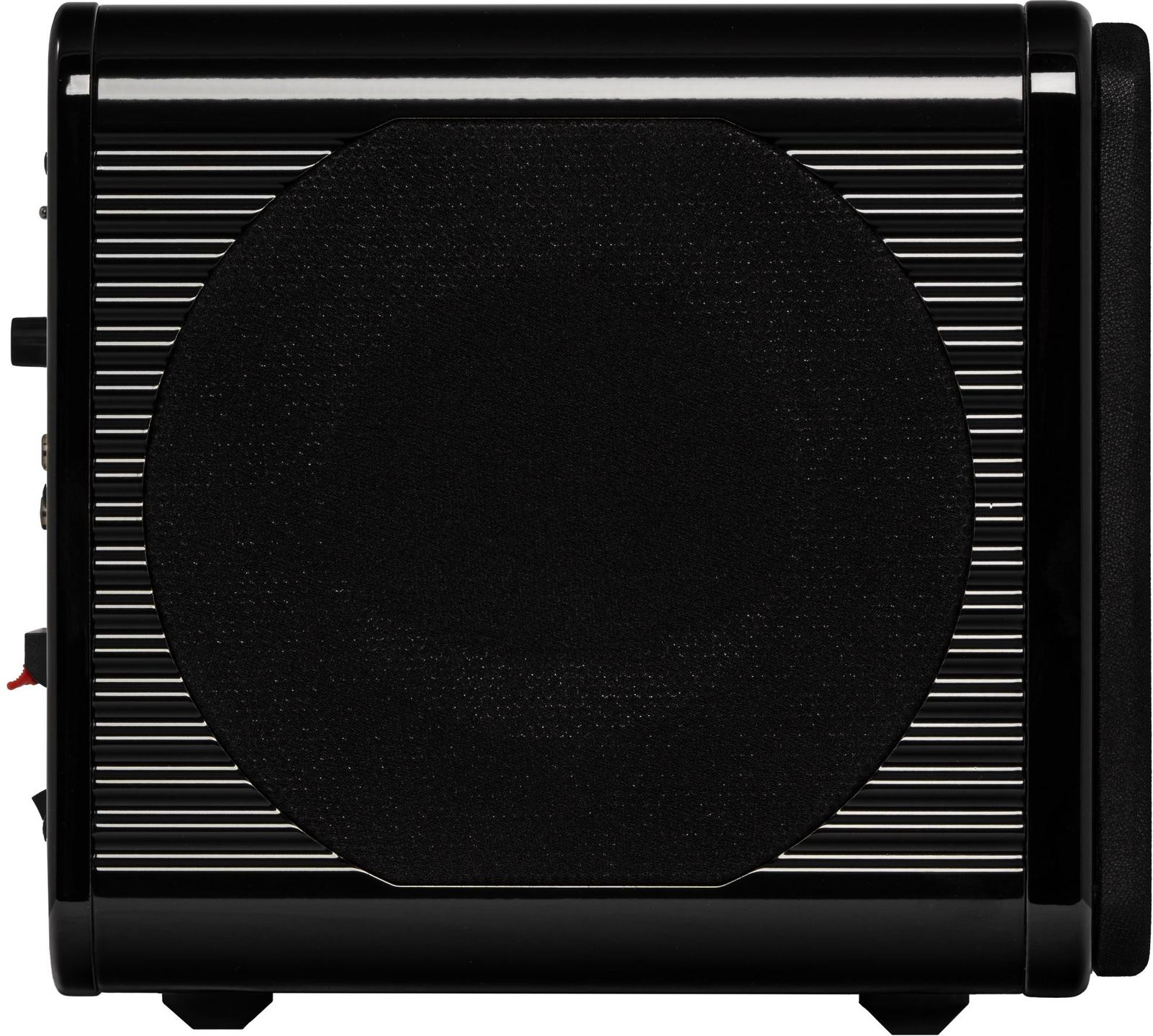

De to passive radiatorer, monteret på hver side af kabinettet, øger det samlede udstrålende areal uden at kræve ekstra luftvolumen eller dedikeret forstærkereffekt. Deres rolle er at udvide responsen ned mod den nederste del af frekvensområdet (subwooferen går ned til 18 Hz i udvidet respons, 32 Hz ved ±3 dB), samtidig med at de udjævner den impedans, som forstærkeren ser.

Klasse AB-forstærkning og DDCS digital behandling

Overgangen fra MKII til X ledsages af en ændring i forstærkertopologien. MKII brugte en Klasse D-forstærker (ERS) opgivet til 1000 W RMS / 2000 W spids. MicroVee X anvender Klasse AB med en RMS-effekt på 300 W og en dynamisk effekt på 800 W. På papiret virker forskellen mindre fordelagtig. I praksis oplyser Velodyne, at strømkapaciteten i det nye effekttrin (udstyret med fire MOSFET 34 A / 180 V) er markant højere end i MKII, og at MicroVee X kan spille omkring 15 % højere over hele frekvensbåndet. Switch-mode-strømforsyningen sikrer høj effektivitet og en tilstrækkelig energireserve til signalspidser.

Den digitale behandling bygger på en højopløst Analog Devices DSP, som styrer DDCS-systemet (Digital Drive Control System). Dette system, patenteret af Velodyne, styrer membranen på en måde, der opretholder en lineær keglevandring, hvilket reducerer harmonisk forvrængning. Velodyne oplyser en forvrængning reduceret til cirka en sjettedel af den, man finder i subwoofere af sammenlignelig størrelse, en påstand der bygger på DDCS og på det integrerede anti-clipping-kredsløb, som konstant overvåger forstærkeren for at undgå overbelastning.

Indstillinger og integration i et eksisterende system

Lavpasfilteret kan justeres fra 50 til 180 Hz med en hældning på 12 dB pr. oktav. Fasen kan skiftes mellem 0° og 180°. Disse to indstillinger er tilgængelige fra bagpanelet, men også via den medfølgende infrarøde fjernbetjening, hvilket gør det muligt at justere fra lyttepositionen.

Subwoofer Direct-funktionen omgår subwooferens interne lavpasfilter. Denne tilstand er nyttig, når processoren eller hjemmebioforstærkeren allerede håndterer filtreringen via sin LFE-udgang: signalet når subwooferen uden redundant filtrering, hvilket bevarer fasekohærens og præcisionen i overgangen til hovedhøjttalerne. Fjernbetjeningen gør det muligt at aktivere eller deaktivere denne tilstand uden adgang til bagpanelet.

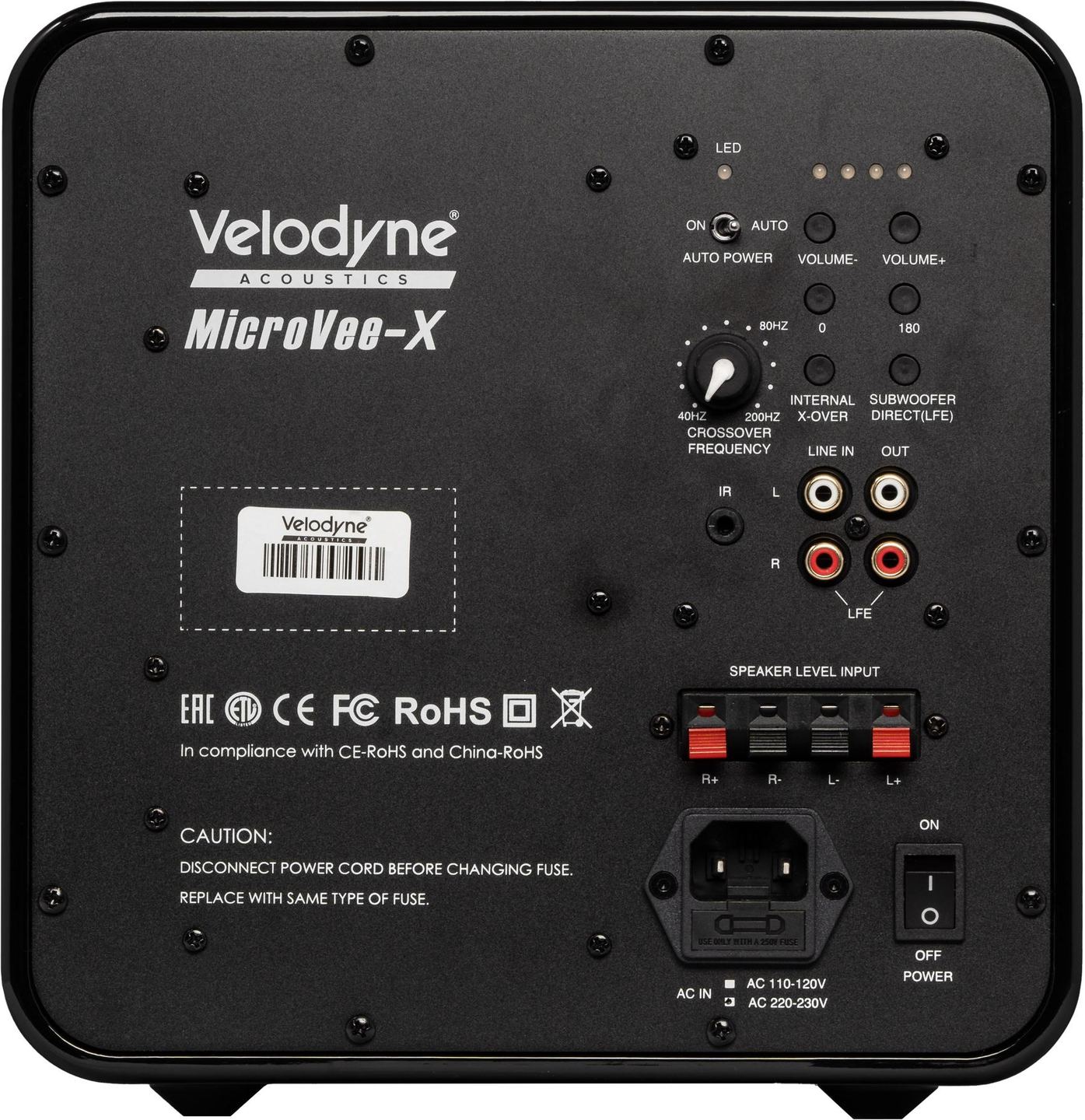

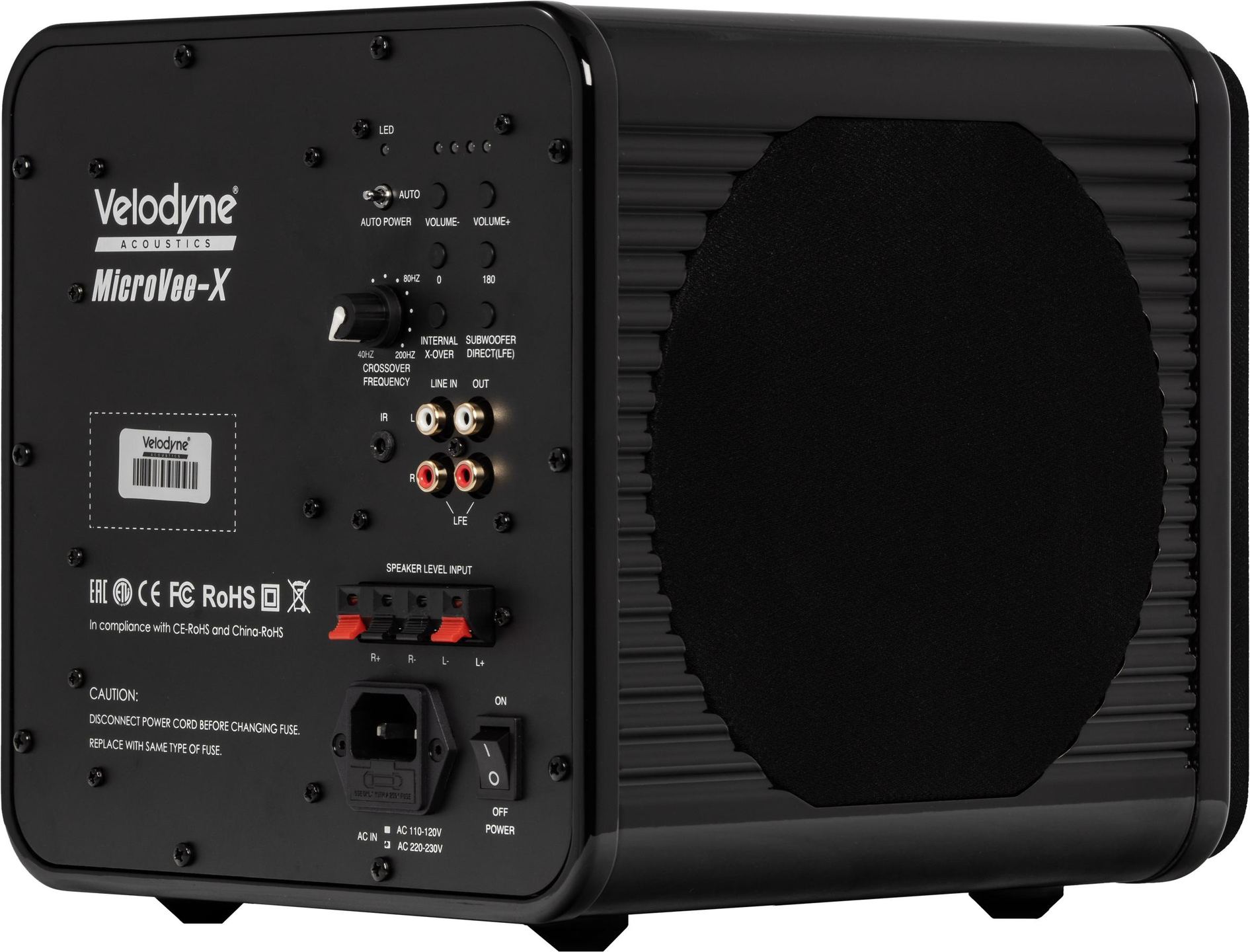

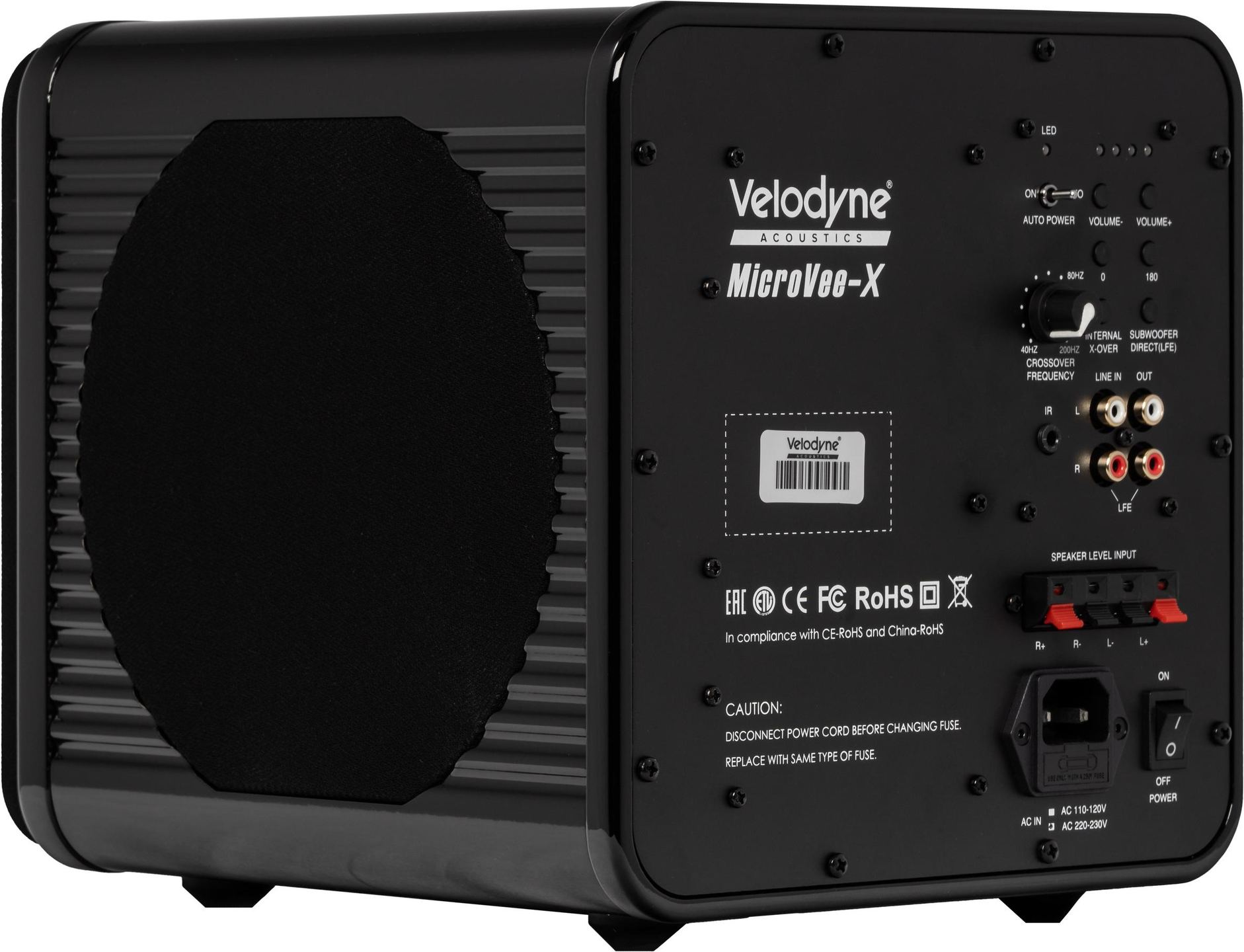

Tilslutningerne omfatter stereo RCA- og LFE-indgange, en RCA/LFE-udgang (til at seriekoble en anden subwoofer eller sende signalet videre til en anden enhed) samt stereo højtniveauindgange til forstærkere uden pre-out. Auto On/Off-funktionen sætter subwooferen i standby, når den ikke længere registrerer et signal, med et standbyforbrug på 0,5 W.

Fjernbetjeningen, en nyhed på MicroVee X

Tidligere generationer af MicroVee tilbød ikke fjernbetjening. MicroVee X har en integreret infrarød fjernbetjening, som giver adgang til volumen, fase, aktivering af Subwoofer Direct-tilstand og tænd/sluk. En ekstern IR-modtager, som forbindes til subwooferen med et 3 m kabel, gør det muligt at skjule subwooferen bag et møbel eller i en niche, mens fjernstyringen bevares. Denne modtager placeres på møblets front eller i nærheden af lyttepositionen.

Denne detalje har en reel praktisk nytte: indstilling af en subwoofer (volumen, delefrekvens, fase) sker ideelt efter gehør fra lyttepunktet, og muligheden for at justere disse parametre uden at rejse sig gør processen hurtigere.

Frekvensrespons og fysiske begrænsninger

Den opgivne frekvensrespons strækker sig fra 18 Hz til 300 Hz i udvidet bånd og fra 32 Hz til 180 Hz ved ±3 dB. For en 16,5 cm transducer i et kabinet af denne størrelse er det et bemærkelsesværdigt resultat at nå ned til 32 Hz ved ±3 dB, muliggjort af konfigurationen med passive radiatorer og den store membranvandring.

Man skal være realistisk omkring, hvad en subwoofer i denne størrelse kan levere i form af lydtryk. I et rum på 15 til 25 m² vil MicroVee X levere en præcis og veldefineret bas, der er i stand til at supplere kompakte højttalere eller små gulvhøjttalere. I en stue på 40 m² eller mere, eller ved meget høje lydtryksniveauer i hjemmebio, vil en subwoofer med en 25 eller 30 cm enhed være mere komfortabel. MicroVee X prioriterer definition og hurtighed frem for ren luftfortrængning.

Tekniske specifikationer

Højttalere

• Frontvendt aktiv langslagsenhed på 16,5 cm
• To sidevendte passive radiatorer på 16,5 cm
• Kompositmembran i kulfiber for bedre respons
• Højslagsophæng i nitrilgummi
• Dobbeltventileret chassis i støbt aluminium
• 52 mm svingspole med fire lag i højrent kobber
• Overdimensioneret dobbelt ferritmotor

Forstærkning

• Højtydende Klasse AB-forstærker
• RMS-effekt: 300 W
• Dynamisk effekt: 800 W
• Højopløst DSP fra Analog Devices
• Højeffektiv switch-mode strømforsyning
• Integreret anti-clipping-system

Frekvensrespons

• Udvidet område: 18 Hz – 300 Hz
• Område ved ±3 dB: 32 Hz – 180 Hz

Audioindstillinger

• Justerbart lavpasfilter fra 50 til 180 Hz
• Crossover-hældning: 12 dB / oktav
• Fasejustering: 0° / 180°
• Subwoofer Direct-funktion til bypass af det interne crossover

Tilslutninger

• Stereo RCA / LFE-indgange
• RCA / LFE-udgang
• Stereo højtniveauindgange
• Auto On / Off-tilstand med signaldetektion

Kontrol og medfølgende tilbehør

• Infrarød fjernbetjening med følgende funktioner
  • Volumenkontrol
  • Fasestyring
  • Aktivering af Subwoofer Direct-tilstand
  • Fjernbetjent tænd / sluk
• Ekstern IR-modtager med 3 m kabel

Konstruktion

• Kompakt kabinet med aluminiumprofil
• Tykt anti-resonans MDF-gitter
• Iso-elastomerfødder medfølger
• Standby-forbrug: 0,5 W

Mål og vægt

• Mål med gitter: 23 × 23 × 27 cm
• Mål uden gitter: 23 × 23 × 25 cm
• Nettovægt: 9,5 kg
• Emballeret vægt: 13 kg
