Cayin Jazz 90 KT88 sølv

Cayin Jazz 90 KT88 er en stereorør-forstærker med integreret forstærkning, placeret mellem modellerne Jazz 80 og Jazz 100. Den leverer 50 W pr. kanal i ultralineær tilstand og inkluderer et intelligent BMI-beskyttelsessystem. Dens tilslutningsmuligheder omfatter højopløst Bluetooth, hvilket muliggør alsidig brug, samtidig med at den bevarer den varme klangsignatur fra KT88-rør.

Håndværksmæssig konstruktion og toroidtransformator: essensen af Cayins kvalitet

Cayin Jazz 90 viser selvsikkert sine 27,5 kilogram på vægten, en vægt der vidner om robust konstruktion og kvalitetskomponenter. I hjertet af denne imponerende masse finder man en toroidtransformator udviklet internt af mærkets ingeniører, en nøglekomponent der sikrer stabil og støjsvag strømforsyning til forstærkerens kredsløb. Denne tilgang adskiller sig fra de konventionelle EI-transformatorer, der bruges i mange konkurrerende modeller: den toroidale form minimerer magnetiske lækager og reducerer markant mekanisk støj, samtidig med at den optimerer energieffektiviteten.

Punkt-til-punkt-kabling, udført helt i hånden, er en anden bemærkelsesværdig egenskab ved Jazz 90. Denne traditionelle teknik, som går ud på at forbinde komponenterne direkte med hinanden uden at gå via et printkort, minimerer signalvejen og bevarer dets integritet. Hver forbindelse loddes individuelt af dygtige håndværkere, en tidskrævende og minutiøs proces, der garanterer eksemplarisk driftssikkerhed og konstante præstationer over tid. Udgangstransformatorerne, generøst dimensioneret til at håndtere de nominelle 50 watt, nyder godt af en usædvanligt bred båndbredde, der gør dem i stand til at gengive både de dybeste subbasser og de højeste overtoner.

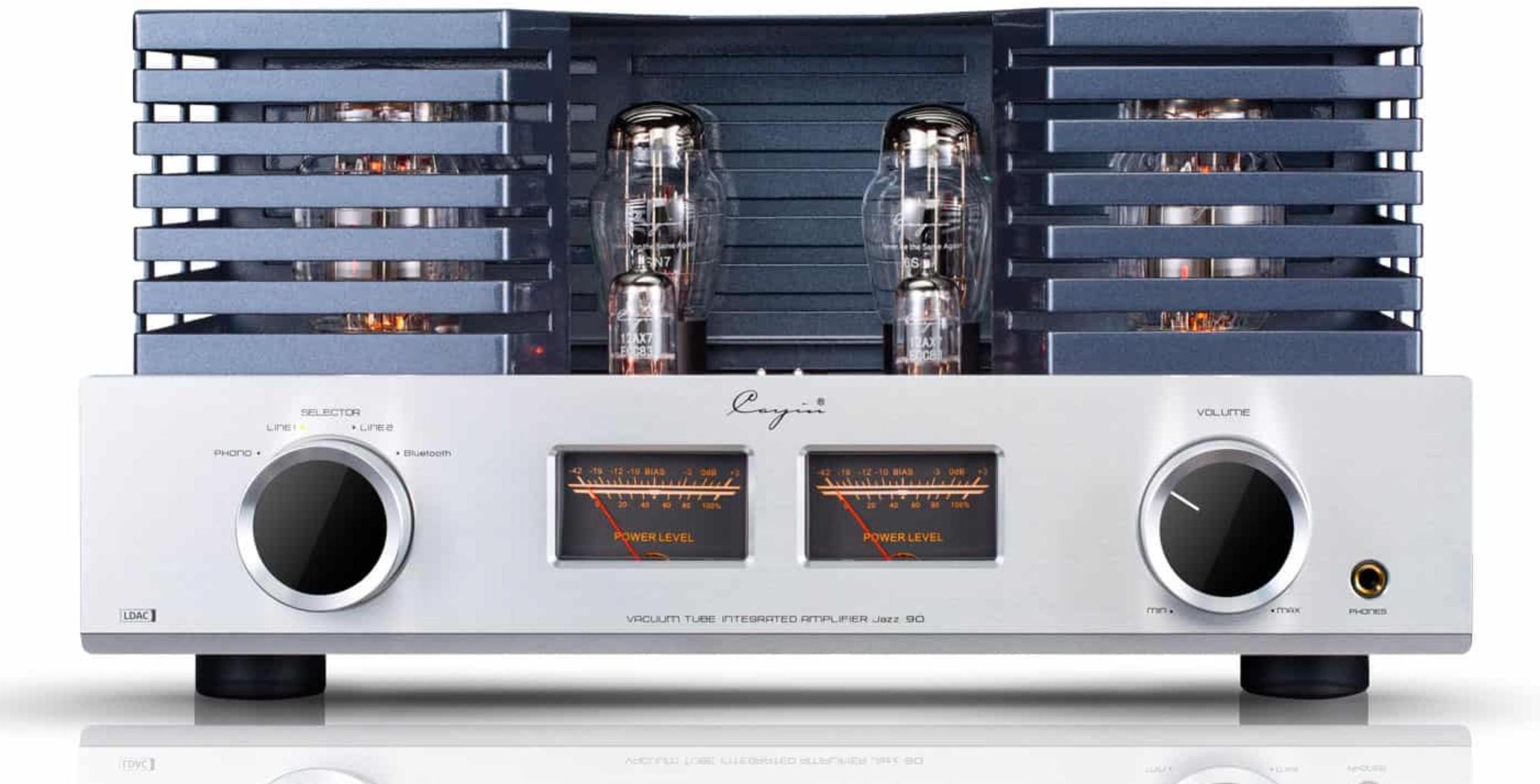

De analoge VU-metre på fronten er ikke blot dekorative elementer. Disse instrumenter med nål, bagbelyst af et blødt ravfarvet skær, har en dobbelt funktion: de visualiserer i realtid den leverede effekt under musiklytning, hvilket skaber en visuel animation, der følger musikkens rytme, og de fungerer også som indikatorer ved justering af rørenes bias. Denne alsidighed gør det let at overvåge rørenes tilstand uden brug af eksterne måleinstrumenter, en brugervenlighed der er særlig værdsat af både nybegyndere og erfarne brugere.

KT88-rørsarkitektur og fleksibilitet til tube rolling

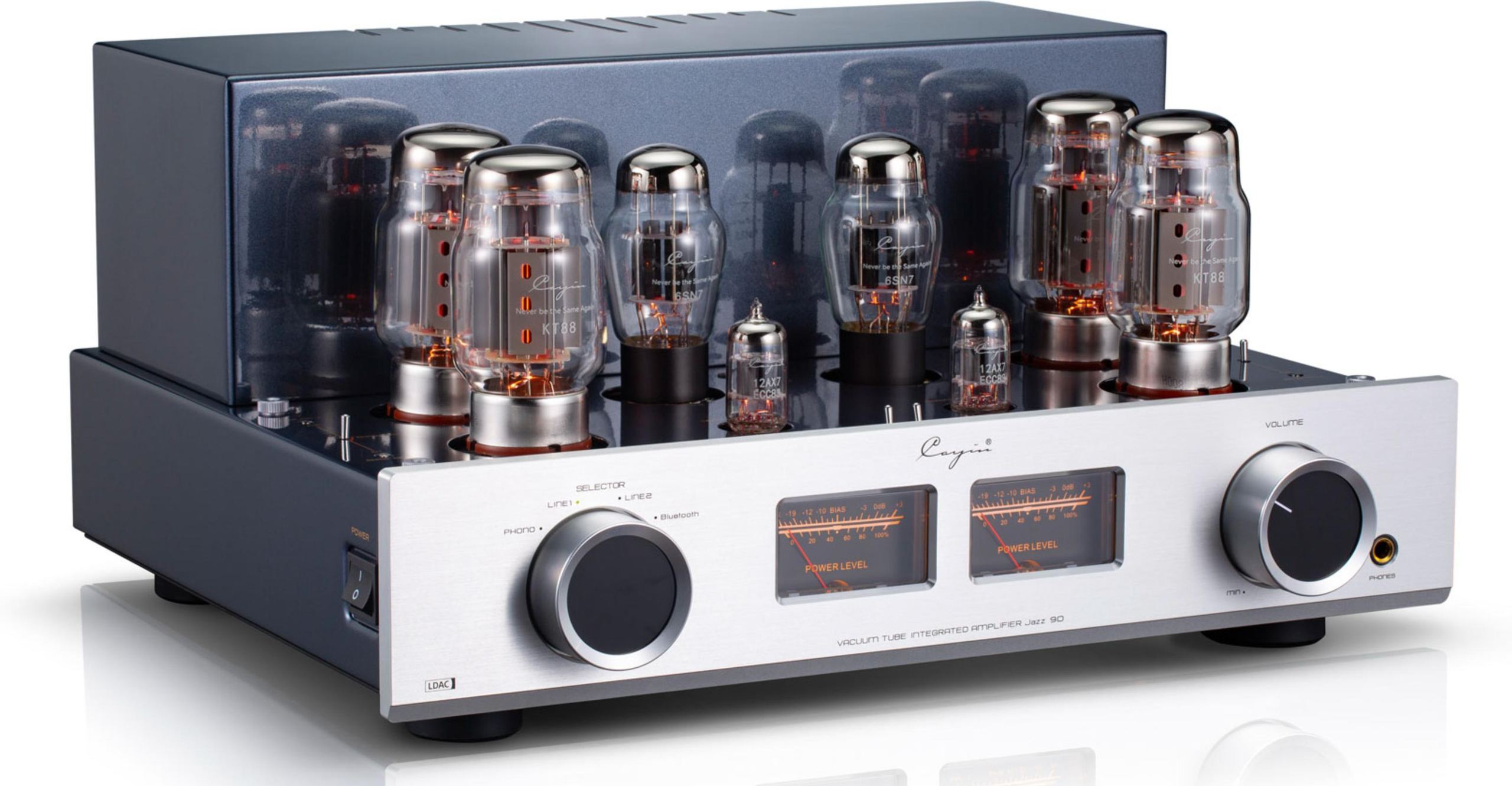

Jazz 90’s arkitektur er bygget op omkring otte nøje udvalgte rør fordelt efter deres specifikke funktioner. Indgangstrinnet overlader signalforstærkningen til to dobbeltrioder 12AX7 (ECC83), kendt for deres linearitet og lave baggrundsstøj. Disse indgangsrør præger i høj grad forstærkerens transparens og fine opløsning. Dernæst følger to 6SN7 i driverposition, dobbeltrioder med mellemstor effekt, der forbereder signalet til den endelige forstærkning. Disse driverrør spiller en afgørende rolle for dynamikken og transientangrebet.

De fire KT88-effektrør, monteret i push-pull klasse AB, udgør forstærkerens bankende hjerte. Disse beam tetroder, udviklet specifikt til audioapplikationer i 1950’erne, er berømte for at kunne levere betydelig effekt, samtidig med at den harmoniske forvrængning holdes i ave. Push-pull-koblingen lader hver rørpar behandle henholdsvis den positive og negative halvdel af signalet, en konfiguration der naturligt annullerer lige harmoniske og reducerer forvrængning samtidig med at virkningsgraden øges.

En bemærkelsesværdig egenskab ved Jazz 90 er dens kompatibilitet med EL34-rør, hvilket giver entusiaster mulighed for “tube rolling” og dermed tilpasse forstærkerens klangkarakter efter egen smag. KT88 fremhæver kraft, dyb basforlængelse og en vis tonal neutralitet, mens EL34 giver mere varme i mellemtoneområdet, en mere cremet tekstur og en særligt dragende musikalitet på stemmer og akustiske instrumenter. Denne fleksibilitet gør det muligt at optimere samspillet mellem forstærker og tilkoblede højttalere, eller ganske enkelt at udforske forskellige klangsignaturer afhængigt af de musikgenrer, der lyttes til.

BMI-system og automatisk beskyttelse: teknologi i levetidens tjeneste

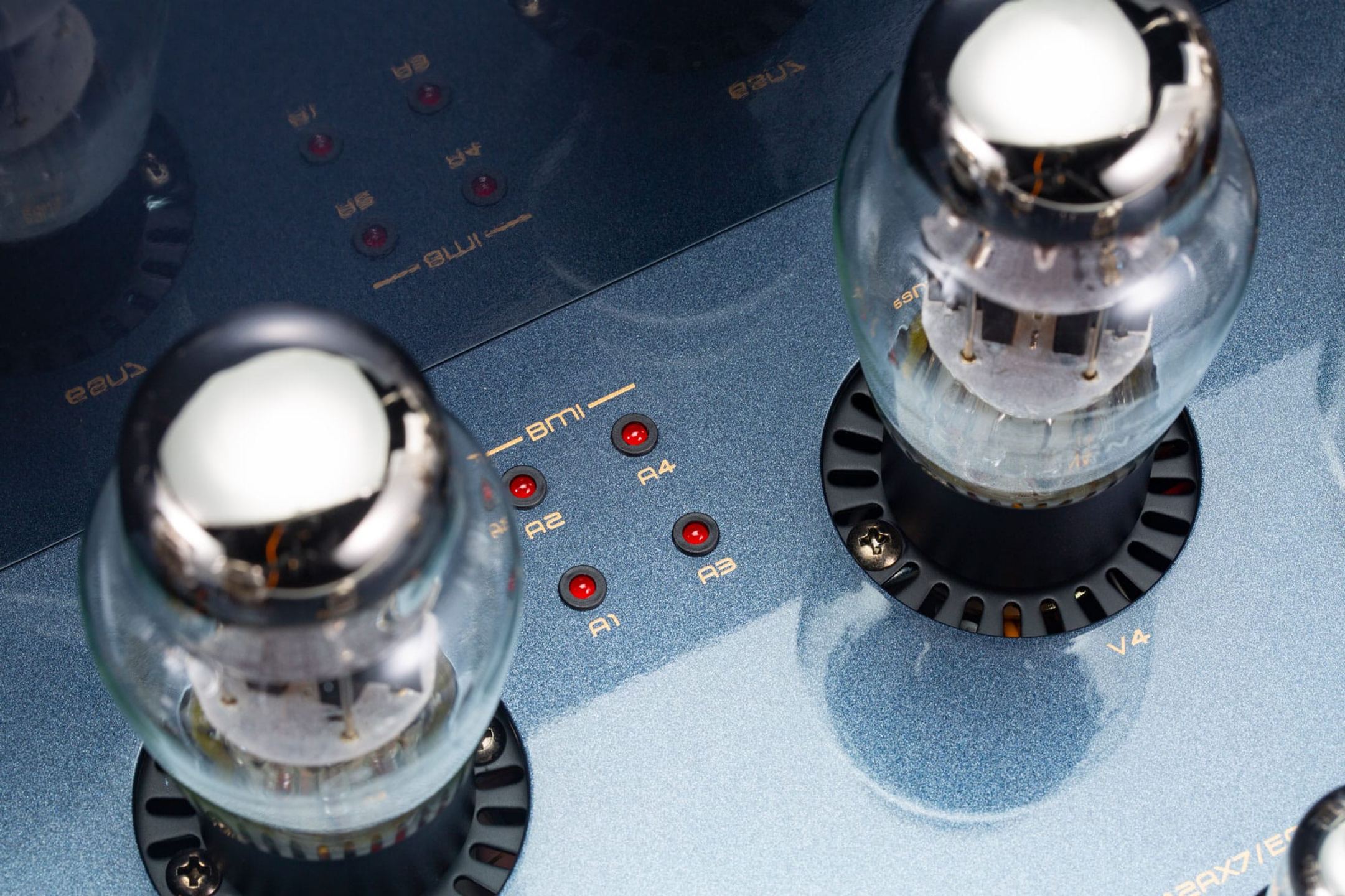

BMI-systemet (Bias Monitoring Indicator) er en vigtig innovation i styring og beskyttelse af effektrør. Dette intelligente overvågningskredsløb kontrollerer konstant hvilestrømmen for hvert rør og registrerer øjeblikkeligt enhver afvigelse fra referenceværdierne. Ved uregelmæssigheder – hvad enten det er et defekt rør, for tidlig ældning eller et polarisationsproblem – slukker systemet automatisk forstærkeren for at beskytte kredsløbene og undgå følgeskader.

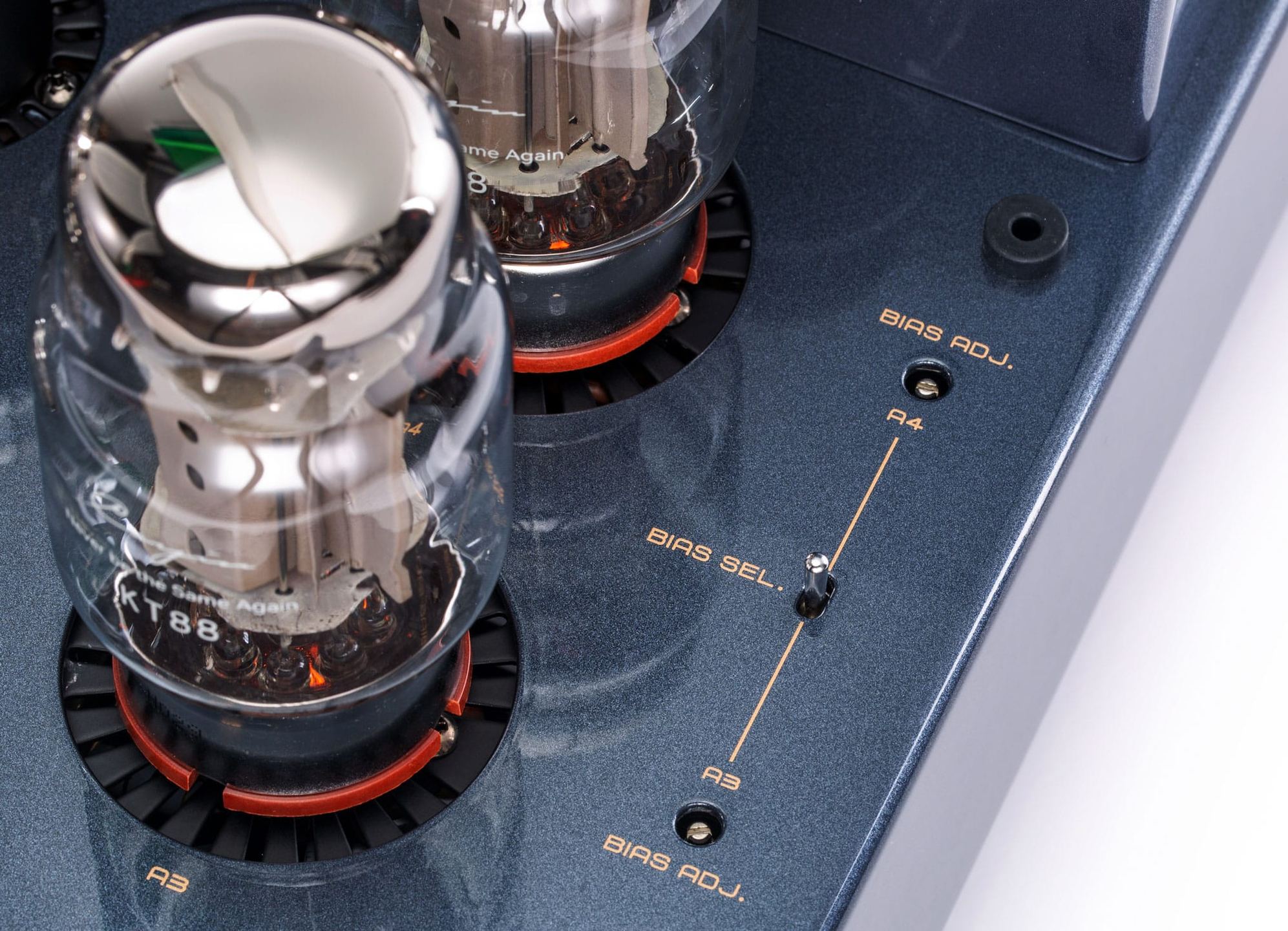

Bias-justering, traditionelt en delikat operation på rørforstærkere, bliver her forbløffende enkel. Justeringspotentiometrene, tilgængelige fra toppen af chassiset, gør det muligt at finindstille hvilestrømmen for hvert rør individuelt. Venstre VU-meter, skiftet til bias-tilstand via en dedikeret vælger, fungerer som visuel indikator for optimal indstilling. Denne procedure, der kun kræver en simpel skruetrækker, kan udføres på få minutter uden særlige tekniske færdigheder. Cayin anbefaler at kontrollere bias hver 100–200 timers brug, en forebyggende vedligeholdelse der sikrer optimale præstationer og forlænger rørernes levetid.

Den automatiske beskyttelse integreret i BMI-systemet rækker ud over simpel bias-overvågning. Den registrerer også eventuelle kortslutninger, overbelastninger og overophedning. Denne forebyggende tilgang skaber tryghed, især ved brug med krævende højttalere eller under lange lyttepas ved højt volumen. Beskyttelsessystemet griber kun ind, når det er nødvendigt, uden at påvirke lydkvaliteten eller introducere ekstra komponenter i signalvejen.

Moderne tilslutning: phono MM og højopløst Bluetooth

Jazz 90 nøjes ikke med at være en traditionel rørforstærker. Dens integrerede phono MM-indgang gør det muligt at tilslutte en pladespiller med moving magnet-pickup direkte uden behov for en ekstern phono-forforstærker. RIAA-kredsløbet, opbygget med præcisionskomponenter, sikrer en korrektionskurve i overensstemmelse med standarderne med en maksimal fejl på ±0,25 dB. Følsomheden på 3 mV og indgangsimpedansen på 47 kΩ passer perfekt til karakteristikaene for de fleste MM-pickupper på markedet. Signal/støj-forholdet på 68 dB, selvom det er en anelse lavere end linjeindgangene, er absolut respektabelt for en integreret phono-indgang.

Integration af Bluetooth 5.1 er et reelt brud med de traditionelle koder for rørforstærkning. Qualcomm QCC5125-modulet, som Cayin har valgt, understøtter alle aktuelle højopløste codecs: LDAC for næsten tabsfri transmission op til 990 kbps, aptX HD for CD-kvalitet i 24 bit/48 kHz, aptX Low Latency for at minimere lyd/billede-forsinkelse ved videoafspilning samt standard-codecs AAC og SBC for universel kompatibilitet. Den digital-til-analog-konverter ESS ES9018K2M, medlem af Sabre32-familien, står for konverteringen af det digitale signal med bemærkelsesværdig opløsning og musikalitet.

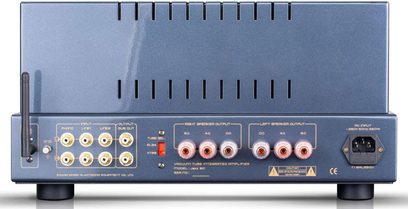

De to RCA-linjeindgange fuldender tilslutningspanelet og gør det muligt at tilkoble en CD-afspiller, netværksafspiller eller enhver anden analog kilde. Subwoofer-udgangen, der leverer fuldbåndssignal uden filtrering, gør det nemt at integrere en subwoofer og skabe et 2.1-system. Hovedtelefonudgangen på fronten, 6,35 mm jack, leverer 85 mW ved 32 ohm, en effekt der er tilstrækkelig til at drive de fleste hovedtelefoner på markedet med autoritet og musikalitet. Højttalerterminalerne, i versioner til 4 og 8 ohm, accepterer banan-stik, spader og kraftige, afisolerede kabler.

Triode- og ultralineær tilstand: to lydfilosofier

Skiftet mellem triode- og ultralineær tilstand ændrer grundlæggende de elektriske og klanglige egenskaber for effektrørene. I ultralineær tilstand er KT88’ernes skærmgitre forbundet til mellemtapninger på udgangstransformatorerne, hvilket skaber en lokal modkobling, der lineariserer overføringskurven. Denne tilstand leverer maksimal effekt på 50 watt pr. kanal med en båndbredde fra 9 Hz til 45 kHz (±3 dB). Den totale harmoniske forvrængning holdes nede på 0,2 % ved 1 watt, hvilket vidner om kredsløbets og transformatorernes kvalitet.

Triodetilstand forbinder skærmgitrene direkte til anoderne, hvilket elektrisk transformerer KT88-tetroderne til triodekonfiguration. Denne konfiguration reducerer den tilgængelige effekt til 28 watt pr. kanal, men ændrer spektralbalancen markant. De lige harmoniske, naturligt eufoniske, bliver mere fremtrædende og skaber den fløjlsagtige tekstur og flydende karakter, som kendetegner triodelyden. Triodetilstand egner sig især til natlytning ved moderat volumen, mindre jazzensembler, kammermusik og vokalindspilninger, hvor klangrigdom går forud for rå kraft.

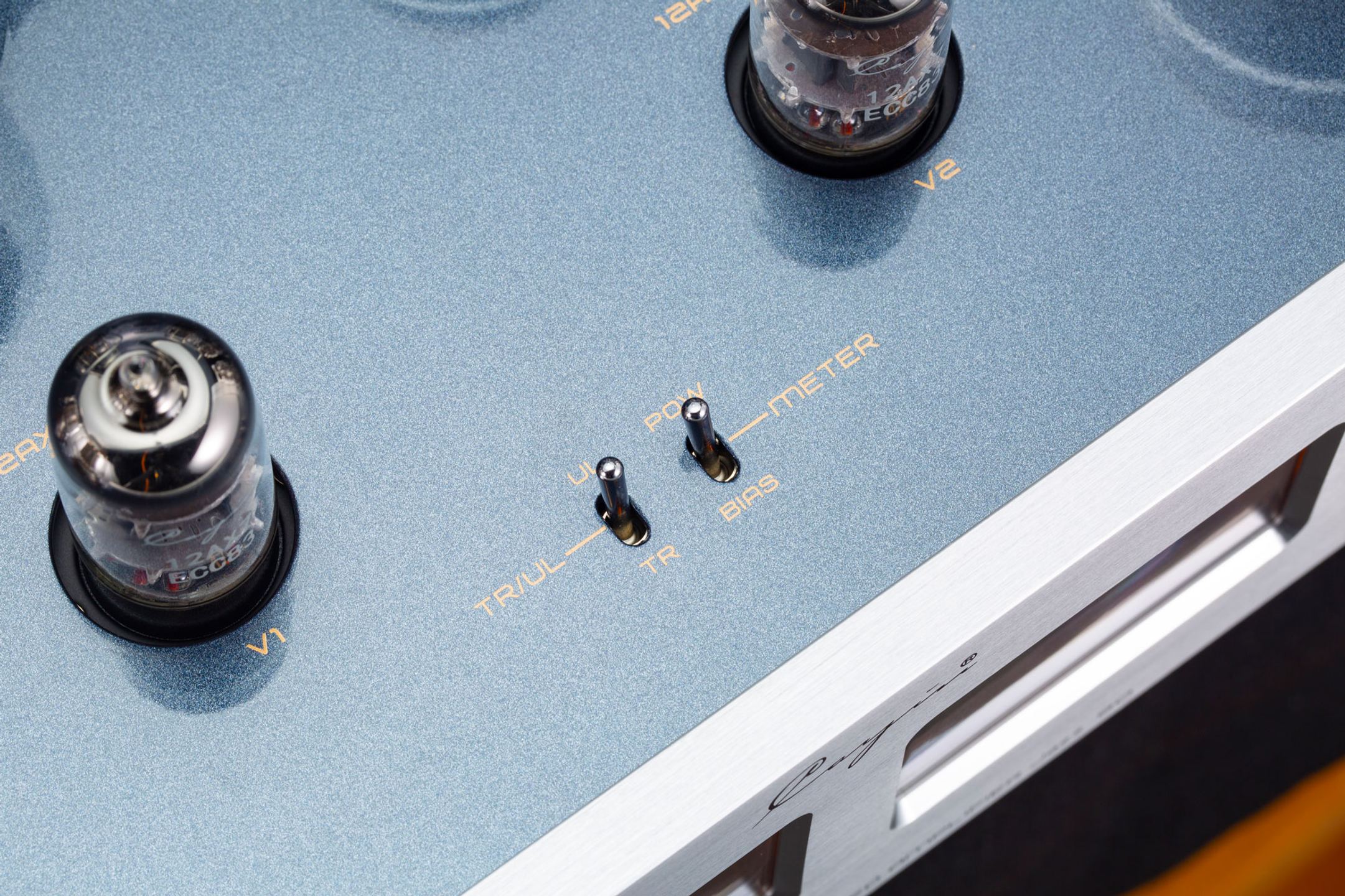

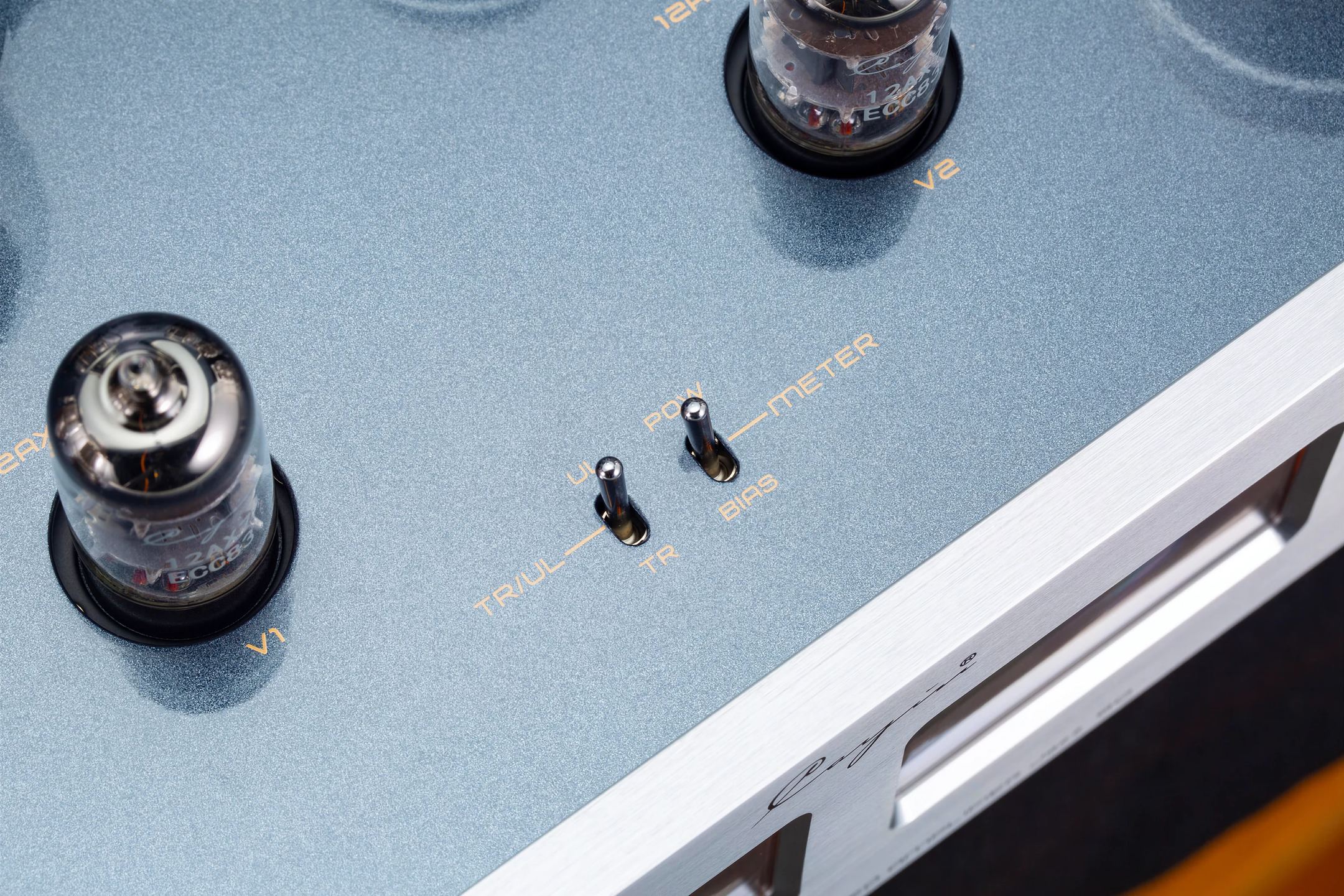

Skiftet mellem tilstandene foretages nemt via en omskifter på toppen af chassiset under beskyttelsesburet. Denne fleksibilitet gør det muligt øjeblikkeligt at tilpasse forstærkerens karakter til musikprogrammet eller stemningen i øjeblikket. Klassiske musikelskere vil sætte pris på ultralineærtilstandens evne til at gengive orkestrale tutti’er med storhed og kontrol, mens jazzentusiaster ofte vil foretrække triode for dens evne til at afsløre nuancerne i en saxofon eller teksturen i en kontrabas.

Tekniske specifikationer

Forstærkning og rørtrin

• Udgangseffekt: 2 × 50 W RMS i ultralineær tilstand, 2 × 28 W RMS i triode-tilstand
• Rørkonfiguration
  • Indgangstrin: 2 × 12AX7 / ECC83
  • Drivertrin: 2 × 6SN7
  • Effekttrin: 4 × KT88 (kompatible med EL34)
• Klasse AB push-pull med skift mellem triode / ultralineær
• Triode-tilstand: fyldig, flydende og naturlig gengivelse, ideel til vokaler og små ensembler
• Ultralineær tilstand: mere kraft og kontrol, perfekt til større ensembler, energisk jazz eller elektronisk musik

Forbindelser

• Indgange
  • 1 × Phono MM (bevægelig magnet)
  • 2 × Line (RCA)
  • 1 × Bluetooth 5.1 (Qualcomm QCC5125 + DAC ESS ES9018K2M)
• Udgange
  • Højttalerterminaler: 4 Ω og 8 Ω
  • 1 × Subwoofer-udgang (fuldt frekvensområde)
  • 1 × Hovedtelefon (6,35 mm jack)
• Bluetooth-understøttelse: LDAC, aptX HD, AAC

Målte ydelser

• Udgangseffekt: 28 W + 28 W (triode), 50 W + 50 W (ultralineær)
• Total harmonisk forvrængning (THD): 0,2 % (1 W, 1 kHz)
• Frekvensrespons: 9 Hz – 45 kHz (±3 dB, ultralineær tilstand)
• Signal-støj-forhold: 100 dB (line), 68 dB (phono MM)
• Indgangsfølsomhed: 300 mV (line), 3 mV (phono MM)
• Indgangsimpedans: 100 kΩ (line), 47 kΩ (phono)
• RIAA-fejl: ≤ ±0,25 dB
• Hovedtelefonudgang: 85 mW ved 32 Ω

Avancerede funktioner

• Bias Monitoring Indicator (BMI): realtids-overvågning af rørenes hvilestrøm med automatisk afbrydelse ved uregelmæssigheder
• Ekstern biasjustering: enkel justering via topmonterede vælgere og indikatorer på fronten
• Forenklet rørswap: mulighed for nemt at skifte fra KT88 til EL34 afhængigt af ønsket klang
• Optimal impedanstilpasning: højttalerudgange 4 Ω og 8 Ω til forskellige højttalertyper

Konstruktion og design

• Fuldt manuelt point-to-point-kabling
• Internt udviklet toroidal transformer
• Multifunktions analoge VU-metre (monitorering og biasjustering)
• Elegant chassis med tidløst design
• Aftageligt rørbur
• Omhyggelig finish, inspireret af klassikerne men bygget til at holde

Fysiske data

• Dimensioner (B × D × H): 420 × 379 × 215 mm
• Nettovægt: 27,5 kg
• Maksimalt strømforbrug: 310 W

Tilbehør og udstyr

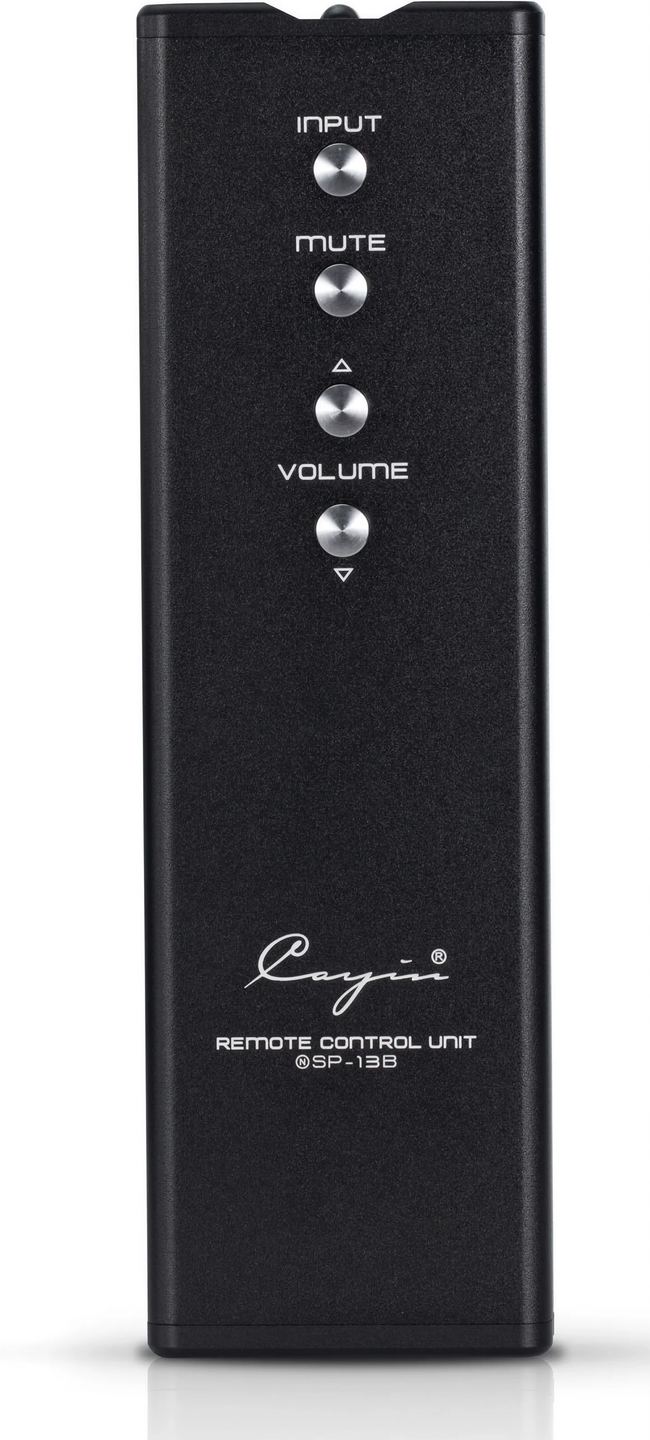

• Fuld infrarød fjernbetjening
• Aftageligt beskyttelsesbur til rør
