Cayin Jazz 90 KT88 sort

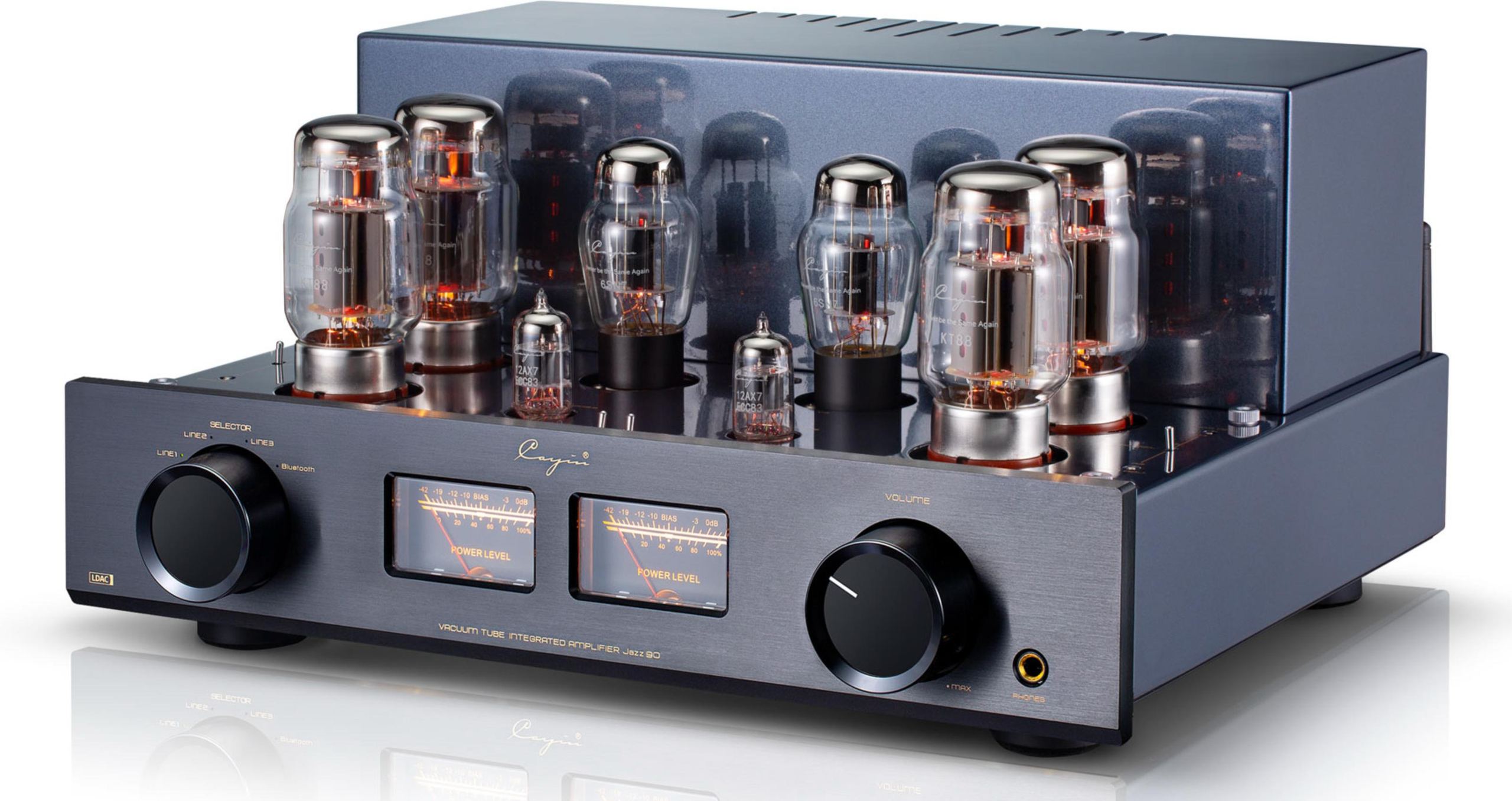

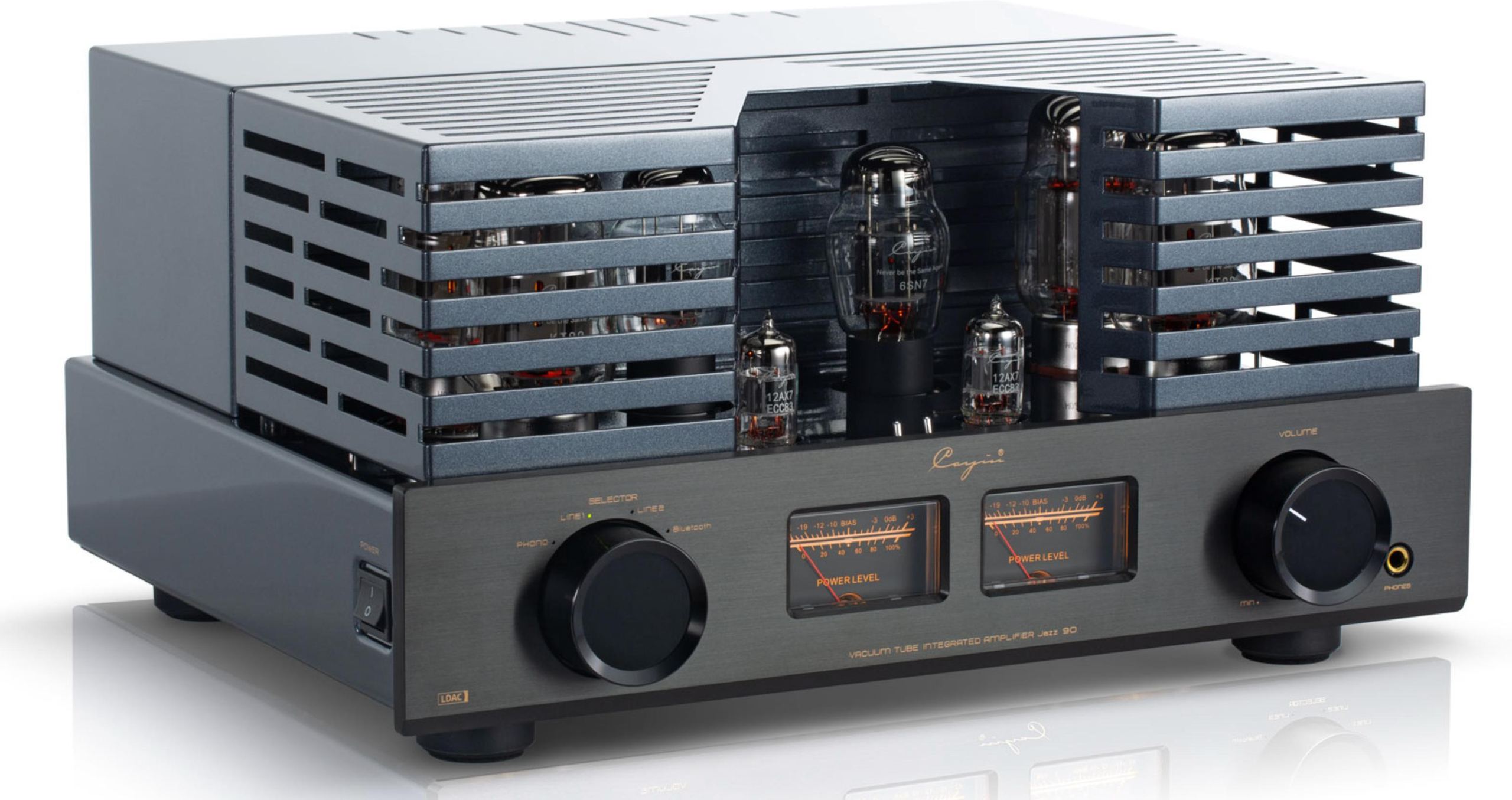

Cayin Jazz 90 KT88 er en stereo rør-integreret forstærker, placeret mellem modellerne Jazz 80 og Jazz 100. Den leverer 50 W pr. kanal i ultralineær tilstand og integrerer et intelligent BMI-beskyttelsessystem. Dens tilslutningsmuligheder omfatter højopløst Bluetooth, hvilket giver alsidig brug, samtidig med at den bevarer den varme lydsignatur fra KT88-rør.

Håndværksmæssig konstruktion og toroidetransformer: essensen af Cayins kvalitet

Cayin Jazz 90 viser stolt sine 27,5 kilogram på vægten, en vægt der vidner om den robuste konstruktion og kvaliteten af de anvendte komponenter. I hjertet af denne imponerende masse finder man en toroidetransformer udviklet internt af mærkets ingeniører, et nøgleelement der sikrer stabil og støjsvag strømforsyning til forstærkerens kredsløb. Denne tilgang adskiller sig fra konventionelle EI-transformere, der bruges i mange konkurrerende modeller: den toroidale form minimerer magnetiske lækager og reducerer markant den mekaniske støj, samtidig med at energieffektiviteten optimeres.

Punkt-til-punkt-kabling, udført udelukkende i hånden, er en anden bemærkelsesværdig egenskab ved Jazz 90. Denne traditionelle teknik, hvor komponenterne forbindes direkte med hinanden uden printplade, minimerer signalets vej og bevarer dets integritet. Hver forbindelse loddes individuelt af dygtige håndværkere, en lang og minutiøs proces, der garanterer eksemplarisk pålidelighed og konstante ydelser over tid. Udgangstransformerne, generøst dimensioneret til at håndtere de nominelle 50 watt, nyder godt af en særligt udvidet båndbredde, som gør det muligt at gengive både infrabasser og de højeste overtoner.

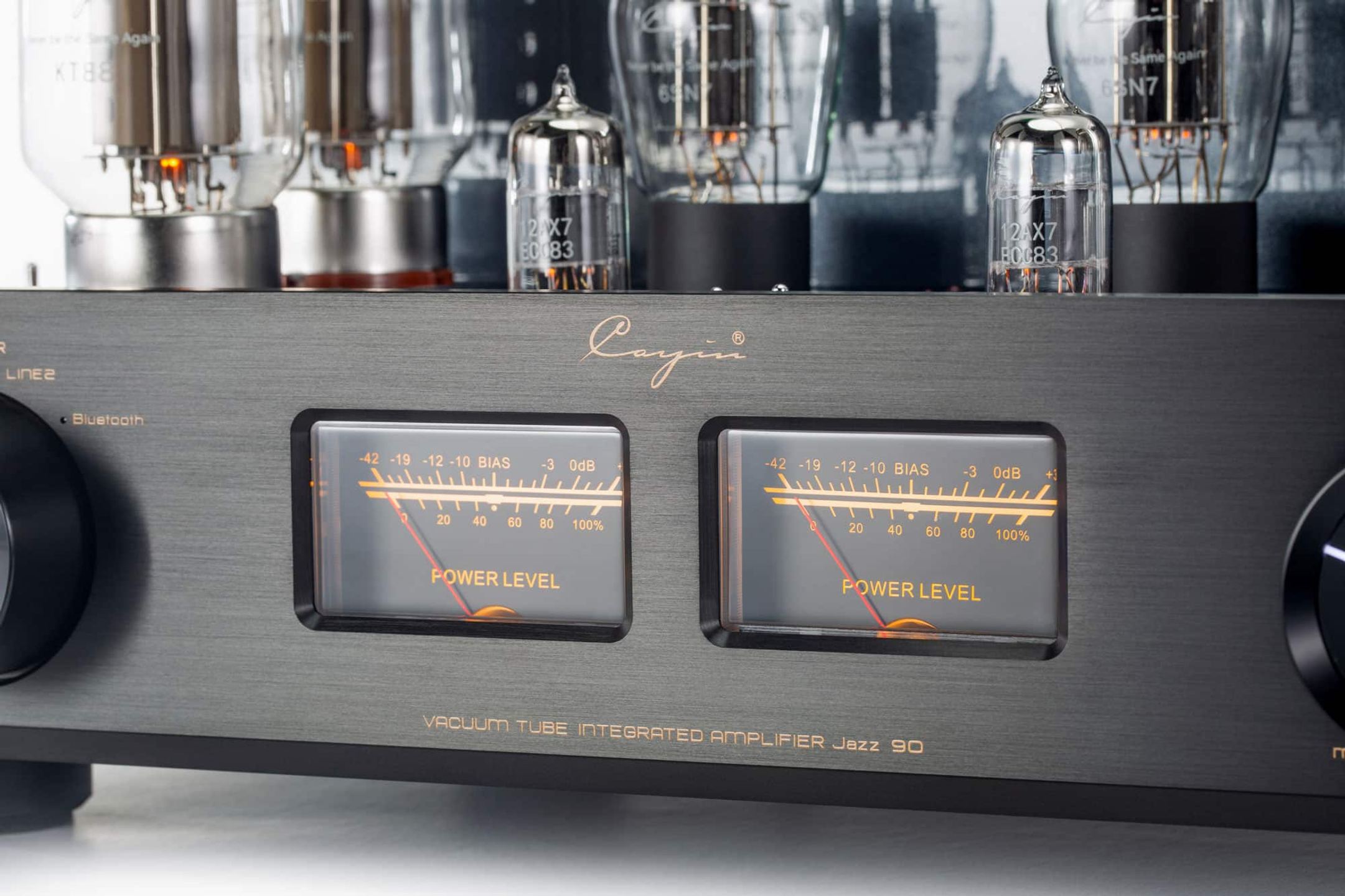

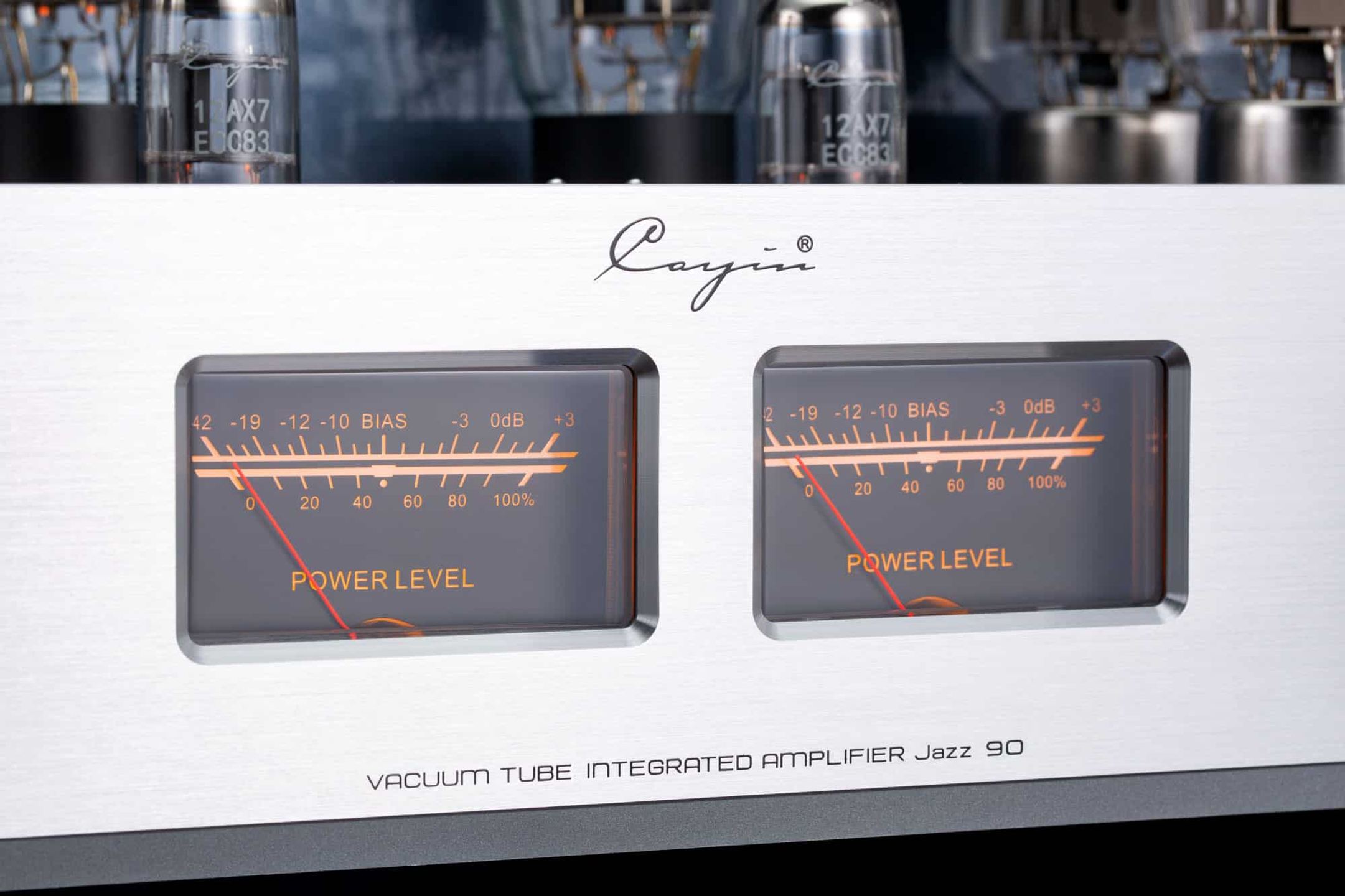

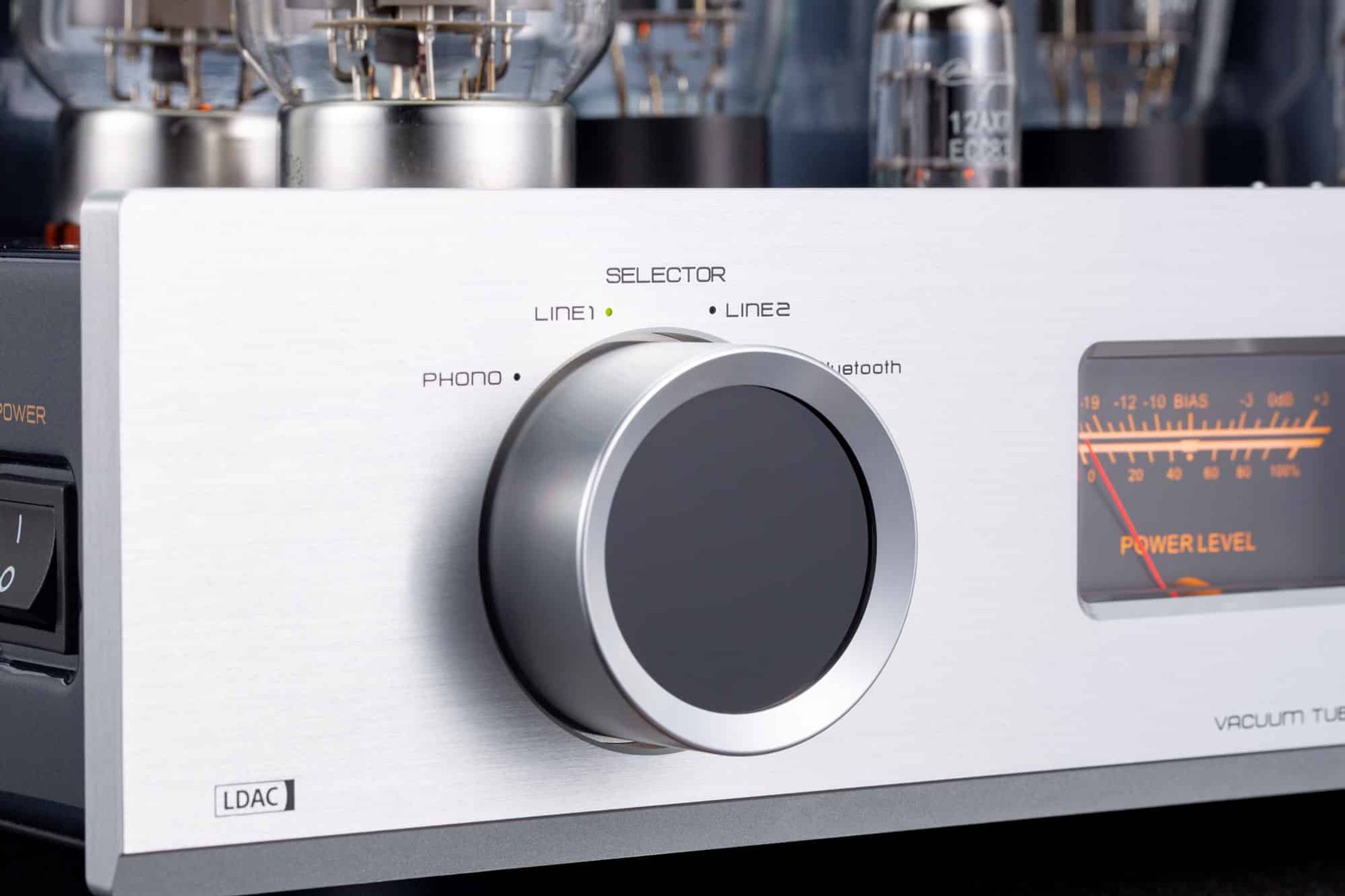

De analoge VU-metre på fronten er ikke blot dekorative elementer. Disse viserinstrumenter, baggrundsbelyst af et blødt ravfarvet skær, udfører en dobbelt funktion: de viser i realtid den leverede effekt under musiklytning og skaber en visuel animation, der følger musikkens rytme, men fungerer også som indikatorer ved justering af rørenes bias. Denne alsidighed gør det let at kontrollere rørernes tilstand uden at ty til eksterne måleinstrumenter, en brugervenlighed der er særligt værdsat af både nybegyndere og erfarne brugere.

KT88-rørsarkitektur og fleksibilitet til tube rolling

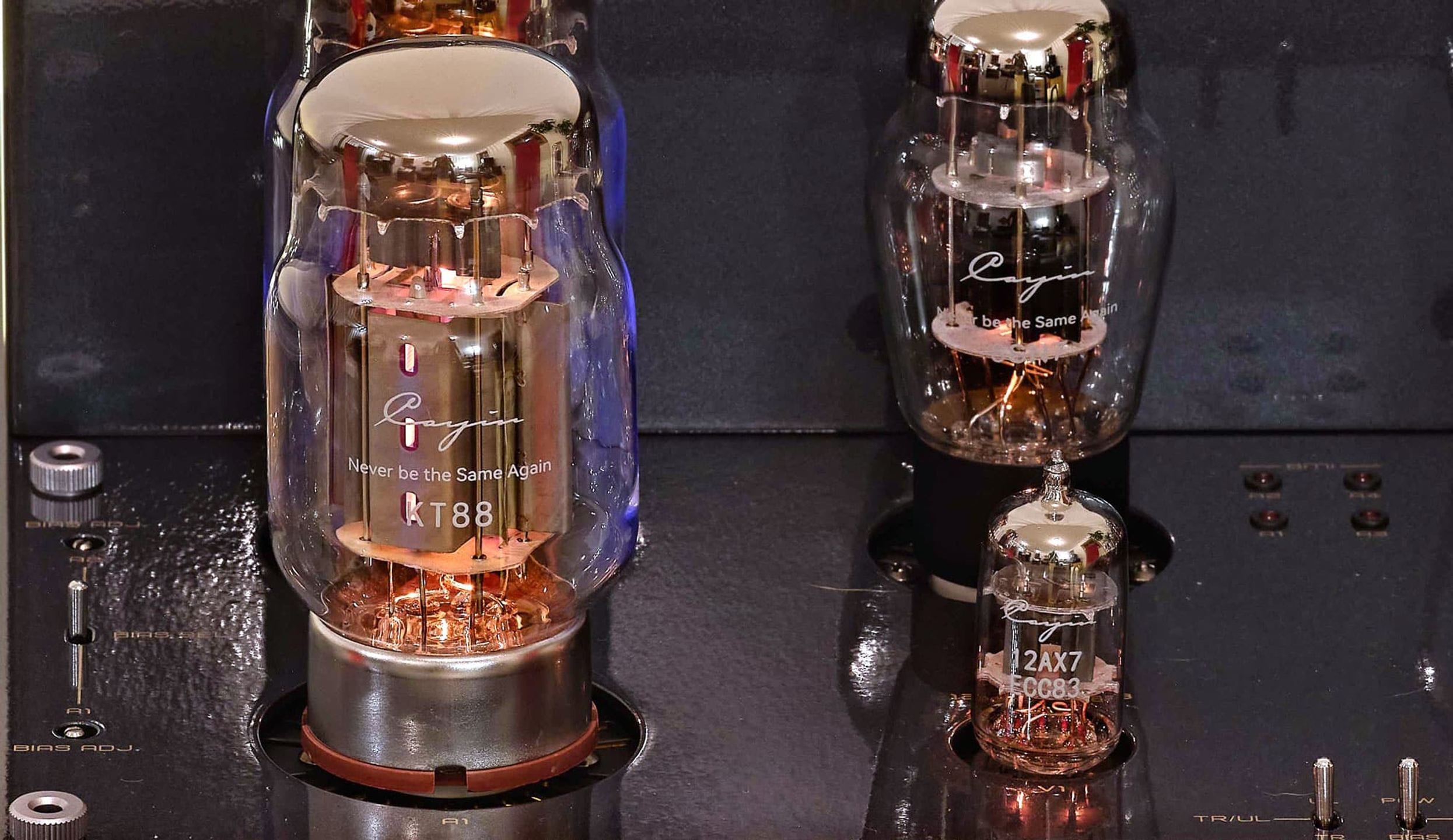

Jazz 90’s arkitektur er opbygget omkring otte omhyggeligt udvalgte rør, fordelt efter deres specifikke funktioner. Indgangstrinnet overlader signalforstærkningen til to dobbelttrioder 12AX7 (ECC83), kendt for deres linearitet og lave støjgulv. Disse indgangsrør bestemmer i høj grad forstærkerens transparens og fine gengivelse. Dernæst følger to 6SN7-rør som drivere, dobbelttrioder med middel udgangseffekt, der forbereder signalet før den endelige forstærkning. Disse driverør spiller en afgørende rolle for dynamik og transientangreb.

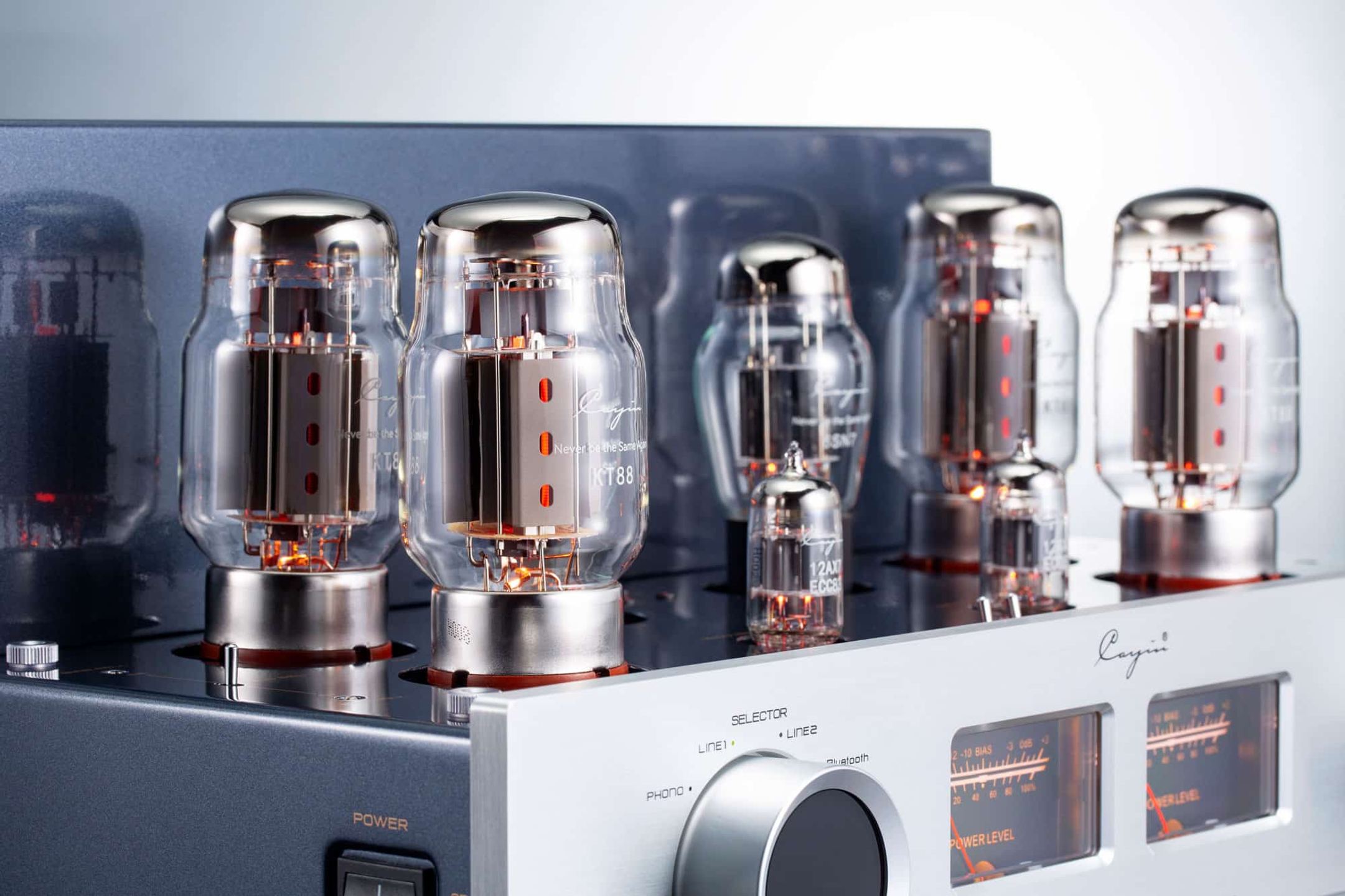

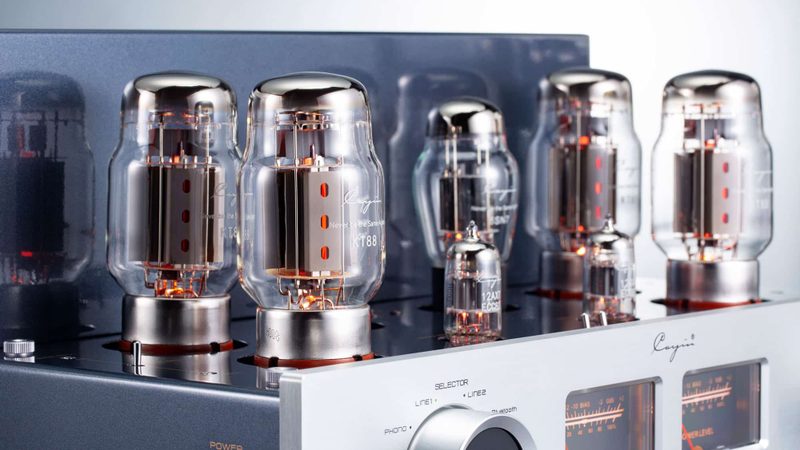

De fire effektrør KT88, monteret i push-pull klasse AB, udgør forstærkerens bankende hjerte. Disse strålestrålede tetroder, udviklet specifikt til audioapplikationer i 1950’erne, er kendt for deres evne til at levere betydelig effekt samtidig med en kontrolleret harmonisk forvrængning. Push-pull-opstillingen lader hvert rørpar behandle henholdsvis den positive og negative halvdel af signalet, en konfiguration der naturligt annullerer lige harmoniske og reducerer forvrængning, samtidig med at effektiviteten øges.

En bemærkelsesværdig egenskab ved Jazz 90 er kompatibiliteten med EL34-rør, hvilket giver entusiaster af “tube rolling” mulighed for at tilpasse forstærkerens klangkarakter efter egne præferencer. KT88 prioriterer effekt, dybbas-udstrækning og en vis tonal neutralitet, mens EL34 leverer mere varme i mellemtonen, en mere cremet tekstur og en særligt musikalsk gengivelse af vokaler og akustiske instrumenter. Denne fleksibilitet gør det muligt at optimere samspillet mellem forstærkeren og tilkoblede højttalere eller ganske enkelt at udforske forskellige lydsignaturer efter musikgenre.

BMI-system og automatisk beskyttelse: teknologi i levetidens tjeneste

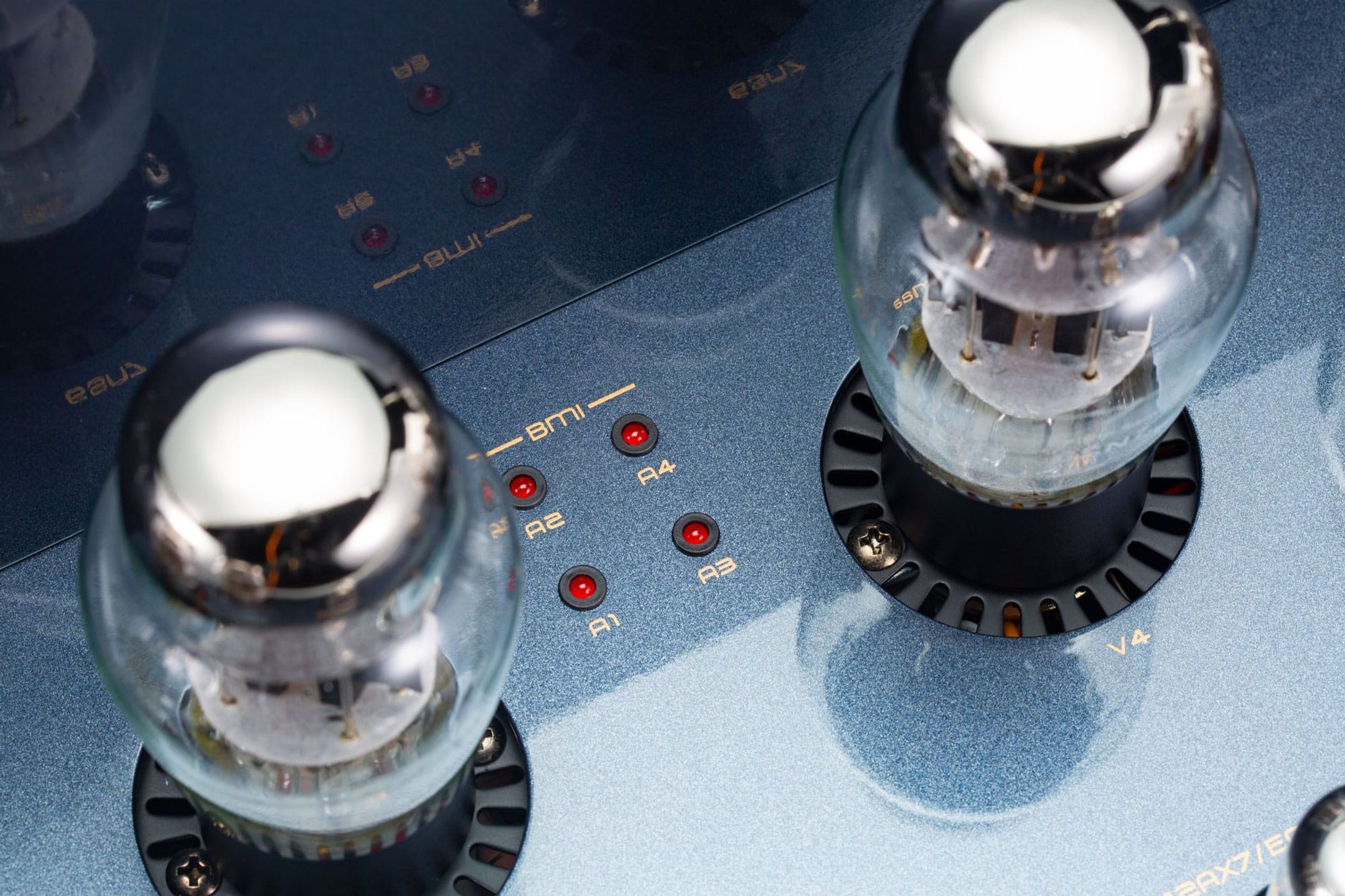

BMI-systemet (Bias Monitoring Indicator) repræsenterer en væsentlig innovation i håndtering og beskyttelse af effektrør. Dette intelligente overvågningskredsløb kontrollerer kontinuerligt hvilestrømmen for hvert rør og registrerer øjeblikkeligt enhver afvigelse fra referenceværdierne. Ved uregelmæssigheder — hvad enten det skyldes et defekt rør, for tidlig aldring eller et polarisationsproblem — afbryder systemet automatisk forstærkeren for at beskytte kredsløbene og undgå følgeskader.

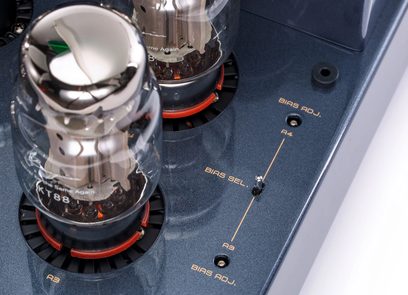

Bias-justering, traditionelt en delikat operation på rørforstærkere, bliver her forbløffende enkel. Justeringspotentiometrene, som er tilgængelige fra toppen af chassiset, gør det muligt individuelt at indstille hvilestrømmen for hvert rør. Det venstre VU-meter, skiftet til bias-tilstand via en dedikeret vælger, fungerer som visuel indikator for at opnå den optimale indstilling. Denne procedure, der kun kræver en simpel skruetrækker, kan udføres på få minutter uden særlige tekniske færdigheder. Cayin anbefaler at kontrollere bias for hver 100 til 200 timers brug, en forebyggende vedligeholdelse der sikrer optimal ydeevne og forlænger rørenes levetid.

Den automatiske beskyttelse integreret i BMI-systemet rækker ud over simpel bias-overvågning. Den registrerer også kortslutninger, overbelastninger og eventuel overophedning. Denne forebyggende tilgang skaber tryghed, især ved brug med krævende højttalere eller under lange lyttesessioner ved højt volumen. Beskyttelsessystemet griber kun ind, når det er nødvendigt, uden at påvirke lydkvaliteten eller introducere ekstra komponenter i signalvejen.

Moderne tilslutning: phono MM og højopløst Bluetooth

Jazz 90 nøjes ikke med at være en traditionel rørforstærker. Dens integrerede phono MM-indgang giver mulighed for direkte tilslutning af en pladespiller med moving magnet-pickup, uden behov for ekstern phonoforstærker. RIAA-kredsløbet, opbygget med præcisionskomponenter, sikrer en korrektionskurve i overensstemmelse med standarderne med en maksimal fejl på ±0,25 dB. Følsomheden på 3 mV og indgangsimpedansen på 47 kΩ passer perfekt til egenskaberne for de fleste MM-pickupper på markedet. Signal/støj-forholdet på 68 dB, omend en smule lavere end på linjeindgangene, er stadig absolut hæderligt for en integreret phonoindgang.

Integration af Bluetooth 5.1 udgør et reelt brud med de traditionelle dyder inden for rørforstærkning. Qualcomm QCC5125-modulet, som Cayin har valgt, understøtter alle aktuelle højopløste codecs: LDAC til næsten tabsfri transmission op til 990 kbps, aptX HD til CD-kvalitet i 24-bit/48 kHz, aptX Low Latency for at minimere lyd/billede-forsinkelse ved video, samt standard-codecs AAC og SBC for universel kompatibilitet. Den digital-til-analoge konverter ESS ES9018K2M, medlem af Sabre32-familien, står for konverteringen af det digitale signal med bemærkelsesværdig opløsning og musikalitet.

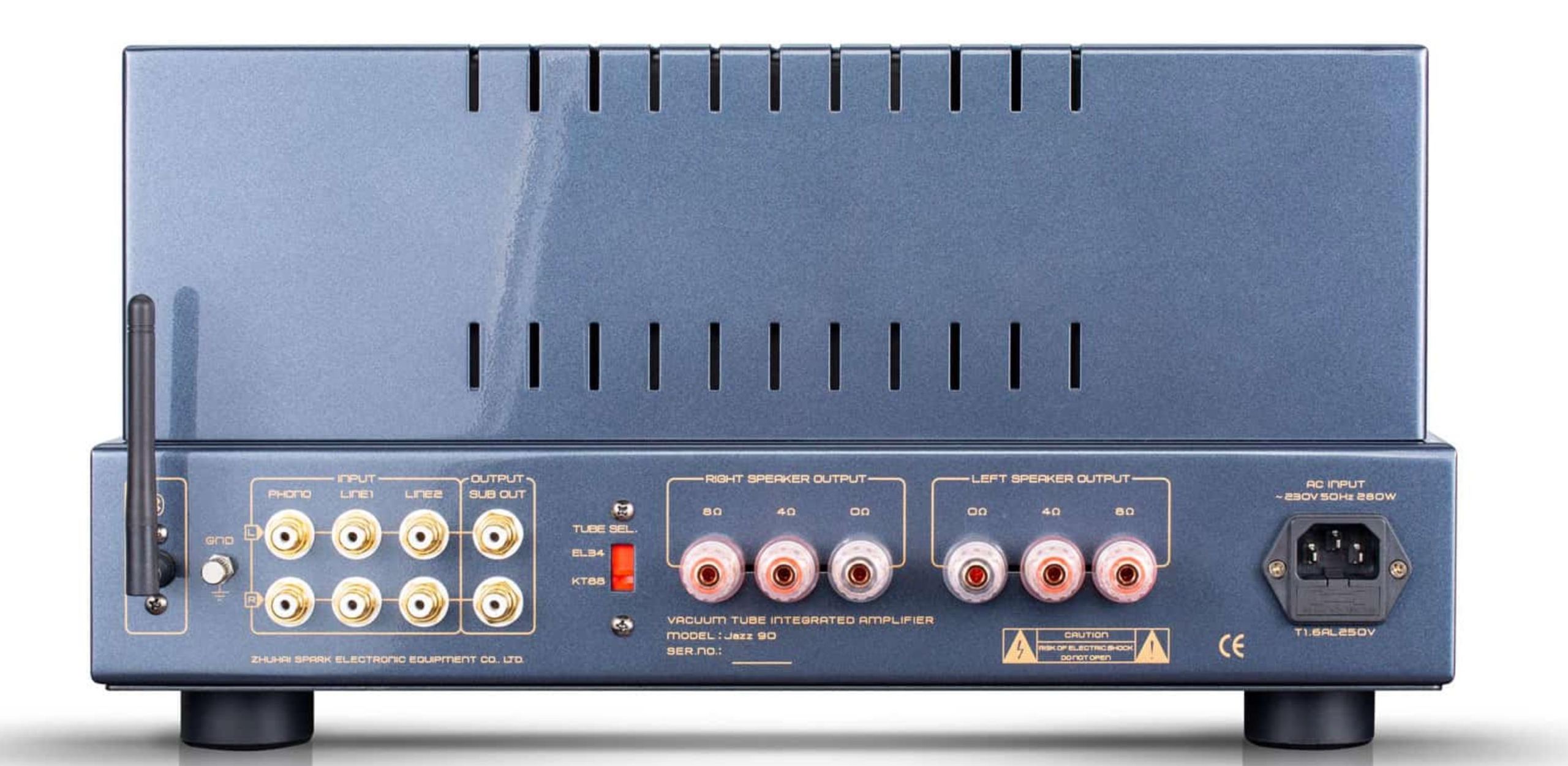

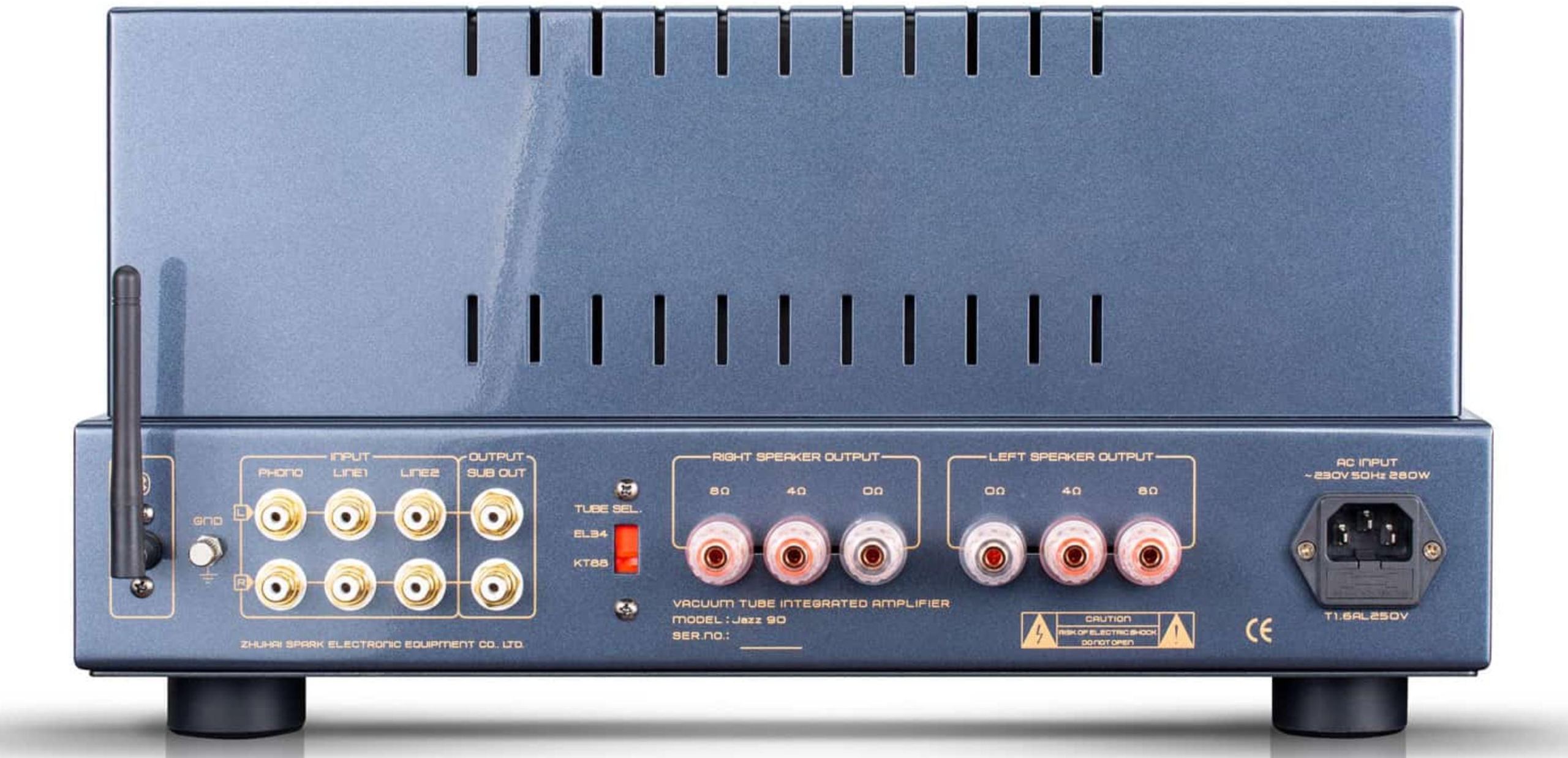

De to linjeindgange i RCA-format fuldender tilslutningerne og gør det muligt at tilslutte en cd-afspiller, netværksafspiller eller en anden analog kilde. Subwoofer-udgangen, som leverer ufiltreret fuldbåndssignal, gør det nemt at integrere en subwoofer for at skabe et 2.1-system. Hovedtelefonudgangen på fronten, i 6,35 mm jack-format, leverer 85 mW ved 32 ohm, en effekt der er tilstrækkelig til at drive de fleste hovedtelefoner på markedet med autoritet og musikalitet. Højttalerterminalerne, tilbudt i 4 og 8 ohm-versioner, accepterer bananstik, spader og kraftige, afisolerede kabler.

Triode- og ultralineær tilstand: to lydfilosofier

Skiftet mellem triode- og ultralineær tilstand ændrer grundlæggende de elektriske og klanglige egenskaber for effektrørene. I ultralineær tilstand forbindes KT88’ernes skærmgitre til mellemtapninger på udgangstransformerne, hvilket skaber en lokal modkobling, som lineariserer overføringskurven. Denne tilstand leverer den maksimale effekt på 50 watt pr. kanal med en båndbredde fra 9 Hz til 45 kHz (±3 dB). Den totale harmoniske forvrængning forbliver begrænset til 0,2 % ved 1 watt, hvilket vidner om kredsløbets og transformernes kvalitet.

Triodetilstanden forbinder skærmgitrene direkte til anoderne og omdanner elektrisk KT88-tetroderne til trioder. Denne konfiguration reducerer den tilgængelige effekt til 28 watt pr. kanal, men ændrer dybt den harmoniske struktur. De lige harmoniske, der naturligt opleves som eufoniske, bliver mere fremtrædende og skaber den fløjlsagtige tekstur og flydende gengivelse, som er kendetegnende for triodelyd. Triodetilstanden egner sig især til natlig lytning ved moderat volumen, små jazzensembler, kammermusik og vokalindspilninger, hvor klangrigdom prioriteres over rå kraft.

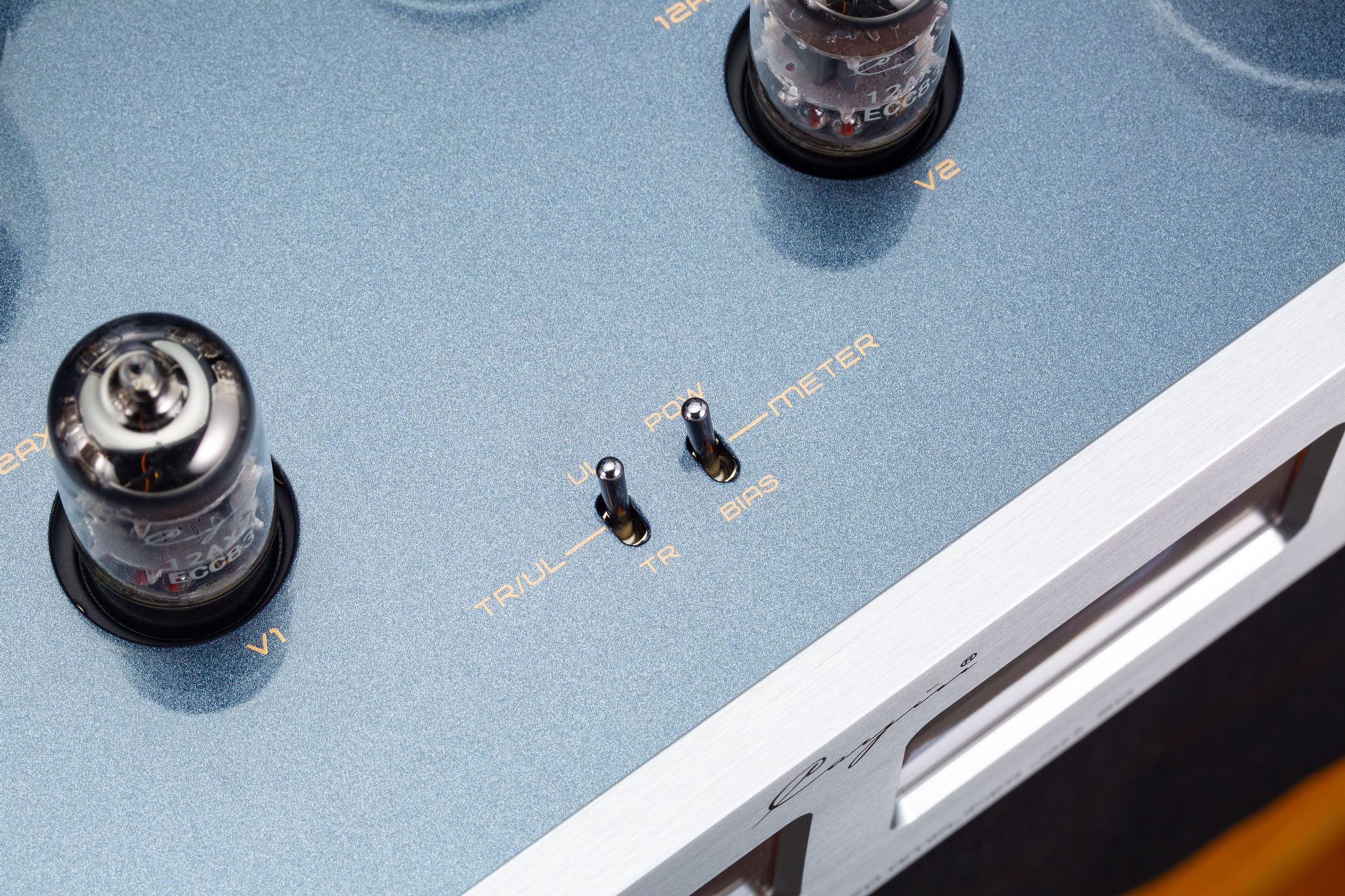

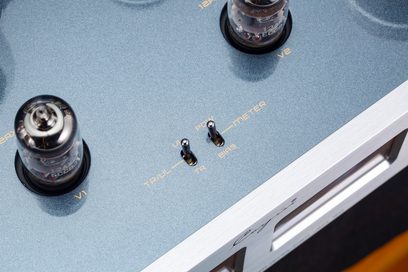

Skiftet mellem de to tilstande foretages enkelt via en omskifter på chassiset under beskyttelsesburet. Denne fleksibilitet gør det muligt øjeblikkeligt at tilpasse forstærkerens karakter til musikprogrammet eller øjeblikkets humør. Elskere af klassisk musik vil sætte pris på ultralineærtilstandens evne til at gengive orkestrale tutti med fylde og kontrol, mens jazzentusiaster ofte vil foretrække triode for dens evne til at afsløre nuancerne i en saxofon eller teksturen i en kontrabas.

Tekniske specifikationer

Forstærkning og rørtrin

• Udgangseffekt: 2 × 50 W RMS i ultralineær tilstand, 2 × 28 W RMS i triode-tilstand
• Rørkonfiguration
  • Indgangstrin: 2 × 12AX7 / ECC83
  • Drivertrin: 2 × 6SN7
  • Effektrin: 4 × KT88 (kompatible med EL34)
• Klasse AB push-pull med skift mellem triode / ultralineær
• Triode-tilstand: fyldig, flydende og naturlig gengivelse, ideel til vokaler og mindre ensembler
• Ultralineær tilstand: mere kraft og kontrol, perfekt til større ensembler, energisk jazz eller elektronisk musik

Tilslutning

• Indgange
  • 1 × Phono MM (bevægelig magnet)
  • 2 × Line (RCA)
  • 1 × Bluetooth 5.1 (Qualcomm QCC5125 + DAC ESS ES9018K2M)
• Udgange
  • Højttalerterminaler: 4 Ω og 8 Ω
  • 1 × Subwoofer-udgang (fuldt bånd)
  • 1 × Hovedtelefon (6,35 mm jack)
• Bluetooth-understøttelse: LDAC, aptX HD, AAC

Målte ydelser

• Udgangseffekt: 28 W + 28 W (triode), 50 W + 50 W (ultralineær)
• Total harmonisk forvrængning (THD): 0,2 % (1 W, 1 kHz)
• Frekvensgang: 9 Hz – 45 kHz (±3 dB, ultralineær tilstand)
• Signal-støj-forhold: 100 dB (line), 68 dB (phono MM)
• Indfølsomhed: 300 mV (line), 3 mV (phono MM)
• Indgangsimpedans: 100 kΩ (line), 47 kΩ (phono)
• RIAA-afvigelse: ≤ ±0,25 dB
• Hovedtelefonudgang: 85 mW ved 32 Ω

Avancerede funktioner

• Bias Monitoring Indicator (BMI): realtids-overvågning af rørenes hvilestrøm med automatisk afbrydelse ved unormaliteter
• Ekstern bias-justering: enkel justering via de øverste vælgere og indikatorer på fronten
• Forenklet rørskifte: mulighed for nemt at skifte fra KT88 til EL34 alt efter ønsket klang
• Optimal impedanstilpasning: 4 Ω og 8 Ω højttalerudgange til forskellige højttalertyper

Konstruktion og design

• Fuldstændig manuel point-to-point-kabling
• Internt udviklet ringkerne-transformator
• Analoge multifunktions-VU-metre (monitorering og bias-justering)
• Elegant chassis med tidløst design
• Aftagelig rørbur
• Omhyggelig finish, inspireret af klassikere men bygget til at holde

Fysiske egenskaber

• Mål (B × D × H): 420 × 379 × 215 mm
• Nettovægt: 27,5 kg
• Maks. strømforbrug: 310 W

Tilbehør og udstyr

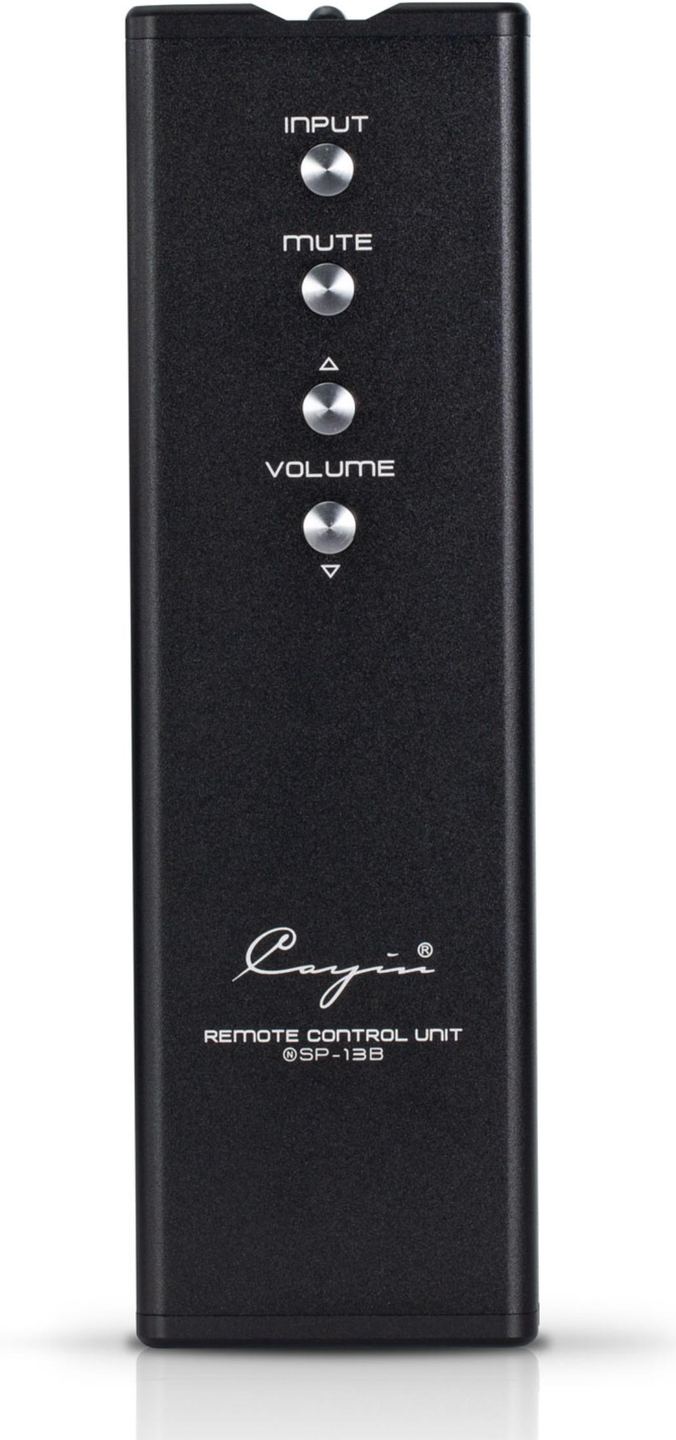

• Fuld infrarød fjernbetjening
• Aftageligt beskyttelsesbur til rør
