Inakustik Reference NF-1205 AIR | XLR 1m

At skifte fra RCA til XLR handler ikke om at skrue andre stik på enden af det samme kabel. En balanceret forbindelse fører to signalledere med samme status, og dens effektivitet afhænger af den reelle symmetri i alt omkring dem. in-akustik har derfor revideret den interne geometri i sit 13 mm Referenz-signalkabel, samtidig med at luftisoleringen, som har givet AIR-serien sit navn, er bevaret.

Luft som isolering helt ud til de sidste centimeter

I en signalforbindelse er signalet svagt, og kildens udgangsimpedans møder kablets kapacitans: kombinationen danner et lavpasfilter, hvis grænsefrekvens afhænger direkte af denne kapacitans. At sænke kapacitansen betyder at flytte dette filter langt væk fra audiobåndet. Den metode, in-akustik har valgt, består i at fjerne næsten alt isolerende materiale mellem lederne. Clips placeret med fast afstand langs hele længden holder de spiralformede ledere adskilt, og to afstandsstykker holder clipsene sammen, samtidig med at deres indbyrdes afstand bevares, hvilket giver kablet dets fleksibilitet. Mellem to clips er lederne ophængt i tomrummet: isoleringen er næsten 100 % luft.

Den femte generation af denne konstruktion tilføjer punkt-til-punkt-forbindelsen. Overgange, der er udformet til hver kabel- og stiktype, forlænger luftspiralen helt ind i stikkene, hvor tidligere generationer afbrød den ved separatorerne. Gevinsten gælder nogle få centimeter, netop dem hvor signalet tidligere passerede gennem et traditionelt isoleret miljø.

En balanceret geometri specifik for XLR-versionen

Producentens datablad skelner tydeligt mellem de to versioner af NF-1205 AIR: koaksial konstruktion på RCA-siden, balanceret konstruktion på XLR-siden. Forskellen forstås ud fra princippet. En ubalanceret forbindelse fører et signal og dets steljordretur. En balanceret forbindelse fører to modfaseversioner af signalet, som modtagerens indgangstrin trækker fra hinanden for at annullere støj, der er opsamlet undervejs. Denne subtraktion giver kun fuld effekt, hvis de to ledere har været udsat for nøjagtigt de samme forhold, hvilket kræver en geometri, der behandler dem ens frem for at placere den ene i centrum og den anden i periferien.

Kablet sælges som et stereopar, ét kabel pr. kanal, et princip som mærket kalder dobbelt mono: ingen leder deler kappe med nabokanalen. Indvendigt er lederne flettet sammen i multicore-strukturer, hvis magnetfelter delvist overlapper og kompenserer hinanden, hvilket sænker forbindelsens induktans. Over nogle få meter signalforbindelse er denne induktans under alle omstændigheder marginal: kapacitansen forbliver den afgørende parameter.

Enkeltvis lakerede tråde

Lederen bærer navnet Cross Link Super Speed-bølgeguide. Dens flettede struktur fordeler strømmen mellem mange fine tråde frem for i en massiv lederkerne, og hver tråd får et laklag, der isolerer den fra naboerne og beskytter den mod oxidation. Det angivne mål er at begrænse hvirvelstrømme inde i lederen og den deraf følgende skin-effekt. Ved audiofrekvenser og med disse tværsnit er skin-effekten beskeden: det er især den stabile effektive ledersektion og håndteringen af strømspidser, der begrunder processen. Kobberet er højrent OFC, udvalgt i partier før flertrins trådtrækning til det ønskede tværsnit.

Tæt afskærmning og PVC-fri kappe

Omkring spiralen danner en tæt fortinnet kobberfletning afskærmningen. Trådløse netværk, mobiltelefoni og switch-mode-strømforsyninger fylder hjemmemiljøet med forstyrrelser, hvis niveau langt overstiger niveauet for et signal. Fortinningen beskytter fletningen mod oxidation, som med tiden ville forringe dens elektriske kontinuitet.

Den ydre kappe erstatter den sædvanlige PVC med et netværk af polyethylen-monofilamenter. PVC tilfører kapacitans og dielektriske tab; PE-nettet omslutter lederne og begrænser mikrovibrationer. Modstykket er, at dette kabel med en diameter på 13 mm og en fast kappe bøjer kun lidt. Der skal afsættes plads bag møblet, og det bør ikke føres ud i en skarp vinkel fra et stikpanel.

Stik, der kan dreje 45 grader

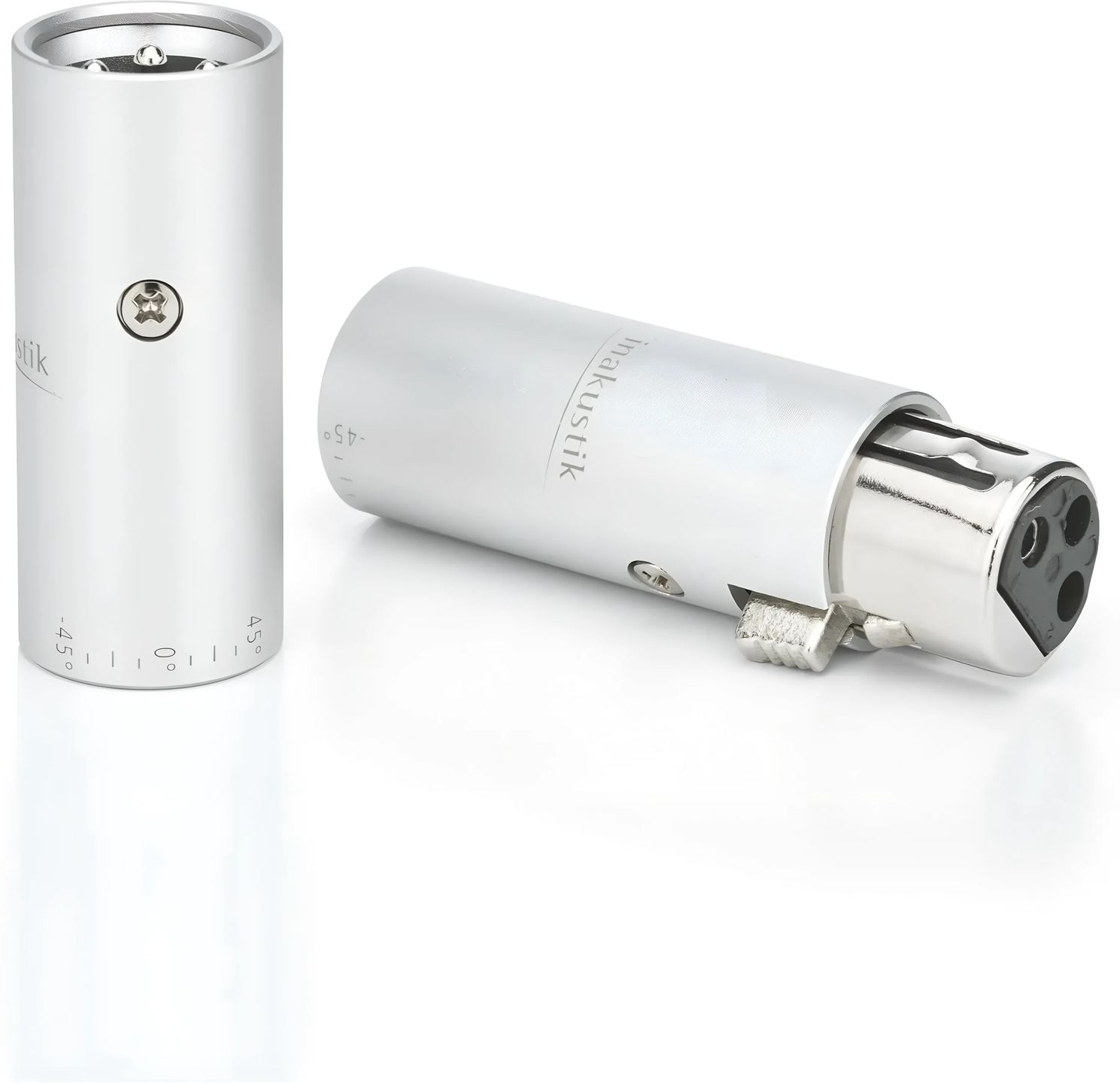

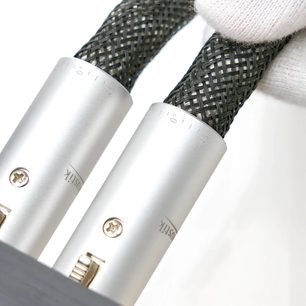

Et XLR-stik kan kun sættes i én vej, og orienteringen af stikpanelerne varierer fra apparat til apparat. Det almindelige resultat er et kabel, der tvinges til at vride sig og trækker i sine egne lodninger og i apparatets stikpanel. XLR 180-stikket, der er udviklet internt, kan dreje plus/minus 45 grader om sin akse, altså 90 graders bevægelse pr. stik, nok til at rette kablet ind efter udgangen uden at belaste det.

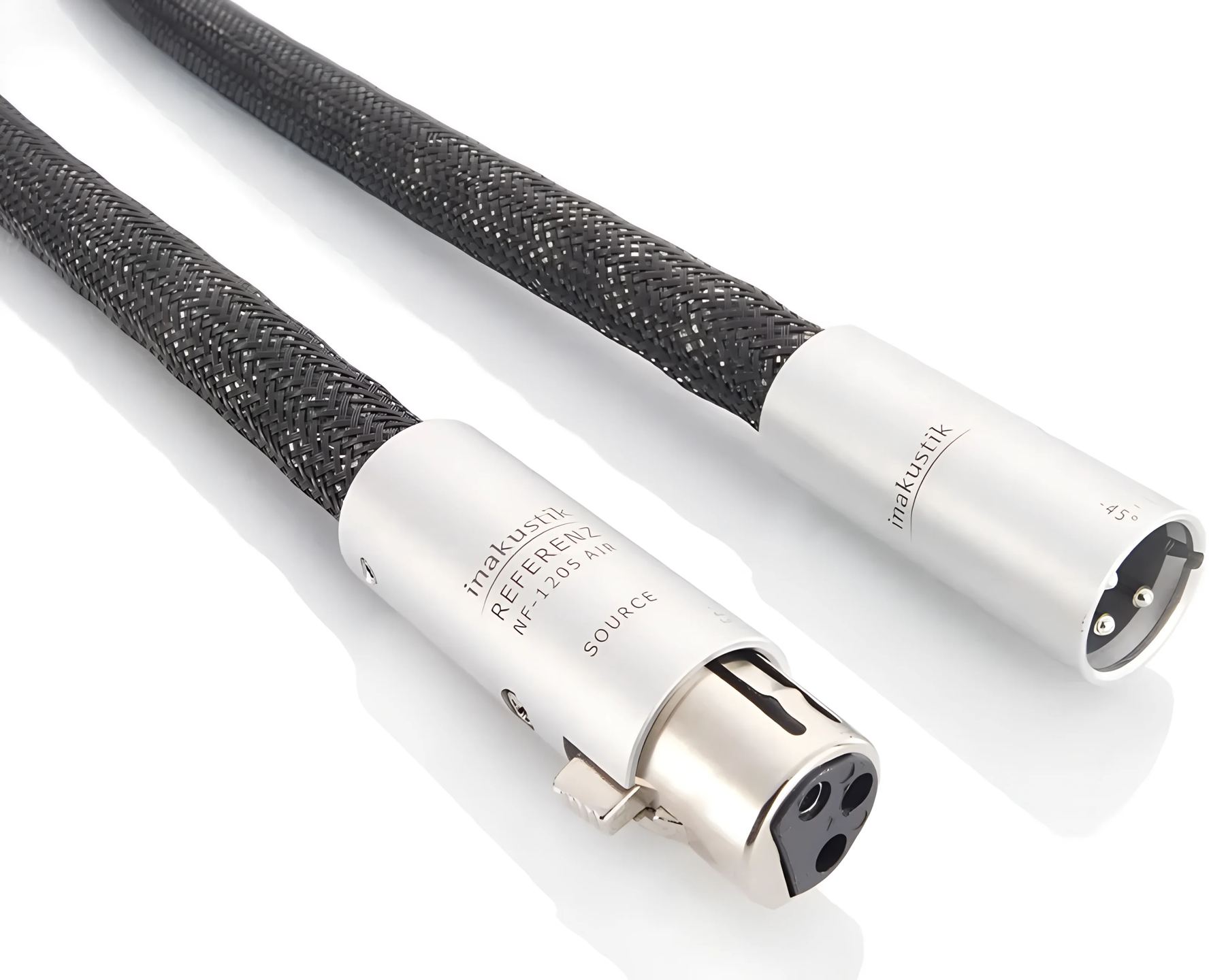

Huset er i massivt metal. Kontakterne er af tellurkobber, en hårdere legering end messing, som bevarer en høj ledningsevne, og de har rhodiumbelægning. Rhodium leder dårligere end guld målt på volumen, men modstår mekanisk slid langt bedre: på en kontakt, der regelmæssigt til- og frakobles, er holdbarhed det vigtigste. Samlingen udføres ved lodning, i modsætning til RCA SL-stikkene i den ubalancerede version, som er krympet uden lodning. Reparation eller ændring af brugeren er ikke mulig.

Håndsamlet i Tyskland

Hvert eksemplar kommer fra in-akustiks fabrik i Ballrechten-Dottingen. Clipsene monteres i hånden, bølgeguiden trækkes gennem leder for leder, hvorefter afskærmningen og PE-kappen monteres før samlingen af stikkene. Producenten angiver en talende størrelsesorden: Et par på 1,5 m består af 254 komponenter, 855 m kobbertråd, 334 m PE-monofilament og 208 borehuller. Kvalitetskontrollen finder sted før, under og efter samlingen med kontrol af tolerancerne for hver del, kontrol af konfigurationen og søgning efter kortslutninger i hvert trin, funktionelle og mekaniske tests samt en endelig kontrol før afsendelse.

Hvor det skal tilsluttes i kæden

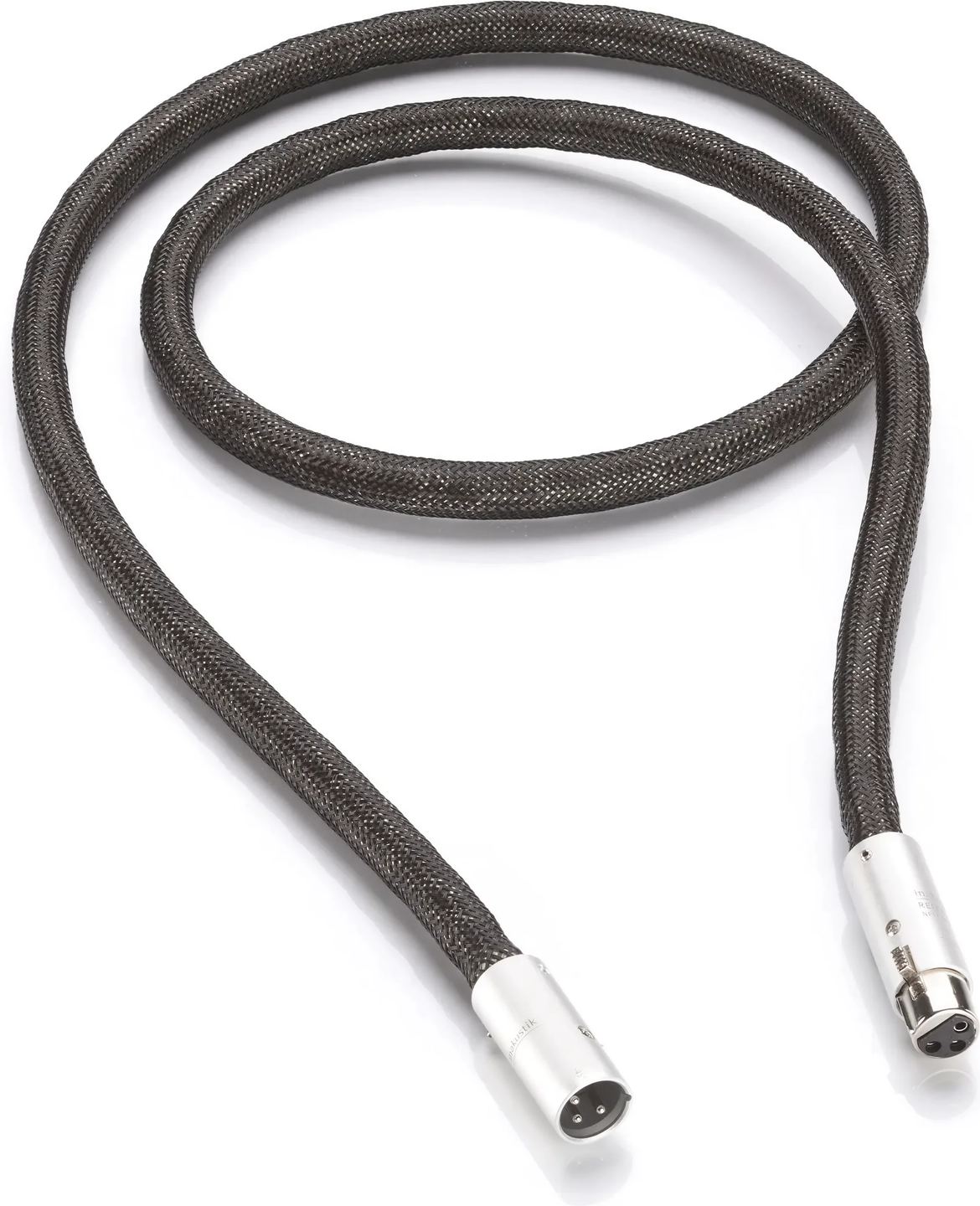

Termineringen er 2 × XLR hun til 2 × XLR han: hunstikket tilsluttes udgangen på kilden eller forforstærkeren, hanstikket til indgangen på det følgende apparat. Tre længder findes i kataloget, 1 m, 1,5 m og 2 m, mens specialfremstilling fortsat er mulig på forespørgsel. Over 2 m løses spørgsmålet med en specialbestilling frem for standardreferencen.

En nyttig præcisering før købet: Et XLR-stikpanel garanterer ikke, at apparatet er balanceret internt. Nogle konvertere og forforstærkere tilbyder en XLR-udgang, der opnås via en inverter efter et ubalanceret kredsløb. Kablet udfører sit arbejde i begge tilfælde, men støjundertrykkelsen når sit fulde potentiale, når begge ender af forbindelsen reelt er balancerede. Ved samme signal leverer en XLR-udgang generelt 6 dB mere end en RCA-udgang: den sædvanlige placering af volumenknappen vil ændre sig.

Tekniske egenskaber

AIR Helix Point-to-Point-teknologi

• Point-to-point Air Helix-arkitektur til ende-til-ende-forbindelser
  • 5. generation af in-akustiks Air Helix-arkitektur
  • Signalledere frit ophængt langs hele kablets længde
  • Næsten 100 % luftisolering af lederne
  • Overgange specielt designet til hver kabel- og stiktype
  • Specielle clips placeret med definerede intervaller, der holder de spiralformede ledere på afstand
  • To afstandsholdere sikrer kablets fleksibilitet og præcis fastholdelse af clipsene
• Dielektrikum: luft, som reducerer kapacitans og dielektriske tab til et minimum
• Signaltransmission med minimerede tab helt frem til de sidste centimeter for detaljeret og dynamisk lyd

Leder

• Struktur: Cross Link Super Speed-bølgeleder
  • Flettet struktur, der undgår skin-effekter forårsaget af hvirvelstrømme
  • Præcis transmission af ekstreme strømspidser
  • Lakbelægning omkring hver enkelt tråd, der forhindrer interne hvirvelstrømme og beskytter mod oxidering
  • Balanceret lydgengivelse med levende klangfarver og aldrig overeksponeret
• Materiale: iltfrit OFC-kobber med høj renhed
  • Streng udvælgelse af partier af rent kobber
  • Kvalitetskontrol af kobberet før flertrins trækning til det krævede tværsnit
• Overensstemmelse: CE, REACH, RoHS

Afskærmning og kappe

• Afskærmning: tæt fortinnet kobberfletning (beskyttelse mod oxidering)
  • Beskyttelse af følsomme musiksignaler mod EMC-interferens
• Kappe: netkappe af polyethylen (PE)
  • Monofilamenter af polyethylen, der holder lederne tæt sammen
  • Bevidst fravalg af PVC-kappe for at undgå kapacitans og dielektriske tab
  • Reduktion af mikrovibrationer
  • Troværdig gengivelse af ekstreme dynamiske spidser

Stik

• Konfiguration: 2 x XLR (f) > 2 x XLR (m)
• Særlig egenskab: XLR 180 drejelige ved +/- 45°
  • Samlet rotation på +/- 90° pr. stik
  • Reduktion af mekaniske belastninger på kablet
  • Optimal tilpasning til apparaternes stikbøsninger
• Stikhus: massivt metal
• Kontaktmateriale: tellurkobber
  • Hårdere legering, der bevarer høj ledningsevne
  • Markant bedre end stik af messing
• Kontaktforbedring: rhodiumbelægning
  • Holdbar kontakt og korrosionsbestandighed
  • Stabil ledningsevne selv efter hyppige tilslutninger
  • Bedre end guldkontakter, som slides hurtigere
• Samling af stik: lodning

Dimensioner og længder

• Kabeldiameter: 13 mm
• Tilgængelige længder: 1 m, 1,5 m, 2 m

Fremstilling

• Håndlavet på in-akustik-fabrikken
• Samlet af kvalificerede teknikere med omhu og præcision
• Streng kvalitetskontrol før, under og efter samling
  • Kontrol af tolerancer for hver enkelt komponent
  • Kontrol af konfiguration og elektronik (kortslutninger) ved hvert trin
  • Funktionelle og mekaniske tests
  • Endelig kvalitetskontrol før afsendelse
