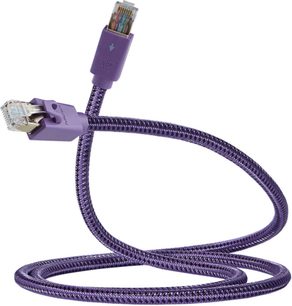

Furutech Lan-8 NCF Plus 3,6m

Furutech LAN-8 NCF Plus, audiofilt netværkskabel i Cat 8

Mellem boksen, switchen og netværksafspilleren transporterer et Ethernet-kabel ikke lyd, men datapakker. Hvorfor så give det en så gennemarbejdet konstruktion? Svaret ligger ikke i hastigheden, som er rigeligt tilstrækkelig på ethvert kabel, men i den støj, der bevæger sig langs forbindelsen og forstyrrer de følsomme trin i en konverter. LAN-8 NCF Plus angriber dette problem med materialer og afskærmning frem for hastighed.

Hastigheden er ikke det egentlige emne

Kategori 8 tillader 40 Gb/s og en båndbredde på op til 2.000 MHz. En lydstream i høj opløsning, selv i multikanal eller DSD, kræver nogle få megabit pr. sekund. Margenen er derfor enorm, og det er ikke den, der adskiller dette kabel fra et almindeligt kabel.

Ethernet fungerer med pakker, fejldetektion og retransmission: dataene ankommer intakte eller sendes igen, uanset kablet. Det, som en afskærmet, ikke-magnetisk og dæmpet forbindelse søger at begrænse, er højfrekvent støj, der cirkulerer parallelt med signalet: RF-støj, elektromagnetiske forstyrrelser og støj fra en switch eller boks med switch-mode-strømforsyning. Denne støj kan koble sig til netværksafspillerens analoge kredsløb og ur, hæve støjgulvet og forstyrre synkroniseringen under konverteringen. Omfanget af den hørbare forbedring afhænger af det efterfølgende leds evne til at afvise denne støj: en streamer, der allerede er godt isoleret, vil vise en mere diskret forskel end elektronik, der er mere udsat.

Massive sølvbelagte ledere

Den grundlæggende ændring i forhold til den oprindelige LAN-8 NCF er overgangen fra flertrådede ledere til solid-core-ledere, altså massive ledere. En massiv leder holder bedre sin geometri over hele længden og bevarer en mere ensartet karakteristisk impedans, hvilket er vigtigt ved de høje frekvenser, hvor kategori 8 arbejder. Hver leder måler 24 AWG (1/0,525) og er fremstillet af sølvbelagt α (Alpha) OCC-kobber. OCC betegner en kontinuerlig støbning, der begrænser korngrænser i kobberet.

Sølvbelægningen har her en reel funktion: ved Cat 8-båndbredden, tæt på 2 GHz, koncentrerer skin-effekten strømmen ved lederens overflade, og denne mere ledende sølvoverflade håndterer de hurtige komponenter. Det er et andet tilfælde end analog lyd, hvor skin-effekten forbliver marginal. De snoede par bevarer en beregnet snoningsstigning for at styrke RF-afvisningen og begrænse krydstale. Modstykket til den massive leder er, at kablet er stivere end et flertrådet kabel, hvilket kræver hensyn til bøjeradius.

Tre lag mod forstyrrelser

Konstruktionen er af typen S/FTP: folie omkring hvert par og en flettet skærm omkring det hele. Den tredobbelte afskærmning kombinerer aluminiumsfolie og kobberfletning. Folien dækker høje frekvenser kontinuerligt, fletningen håndterer lavere elektromagnetiske forstyrrelser, sikrer mekanisk kontinuitet og fungerer som jordforbindelse. Dette dobbelte system opfylder de to forventede funktioner for et netværkskabel i en audiokontekst: at forhindre udefrakommende støj i at trænge ind og at undgå, at intern støj udstråles mod nærliggende apparater. Kategori 8 kræver allerede fuld afskærmning; den er her forstærket i overensstemmelse med den øgede diameter.

Ikke-magnetiske stik og NCF-kabinet

Stikkene er RJ45 i 8P8C-format. Kontakterne er baseret på en ikke-magnetisk α-leder med tyk 24-karat guldbelægning, og huset er af 24-karat guldbelagt kobberlegering med lave magnetiske egenskaber. Valget af ikke-magnetiske materialer adresserer et specifikt punkt: de magnetiske underlag, der ofte findes under en guldbelægning, kan introducere forvrængning i kontakten gennem hvirvelstrømme og hysterese. Ved at undgå dem holdes forbindelsen renere.

Stikkets kabinet anvender NCF-materialet (Nano Crystal² Formula) fra Furutech, en hybridkonstruktion med flere materialer. Denne krystallinske forbindelse har to egenskaber: den genererer negative ioner, som leder statiske ladninger væk, og den omdanner termisk energi til fjerninfrarød stråling. Furutech kombinerer dette med keramiske nanopartikler og kulstofpulver for en piezoelektrisk dæmpende effekt. Kabinettets rolle er at dæmpe mikrovibrationer og aflede statiske ladninger dér, hvor kablet møder bøsningen.

Nylonkappe, diameter og fleksibilitet

Den ydre kappe er af fleksibel sort PVC, UL/CL3-klassificeret for brandhæmning (egnet til gennemføring i vægge) og RoHS-kompatibel. Ovenpå beskytter en flettet nylonkappe helheden og bidrager til at dæmpe resonanser. Den udvendige diameter når omkring 8,0 ± 0,15 mm mod 7,0 mm på den tidligere LAN-8 NCF; denne større dimension giver plads til den forstærkede afskærmning. Med massive ledere og denne diameter forbliver kablet fast: det er bedst at afsætte lidt plads bag møblet og sørge for en rimelig bøjeradius ved tilslutning.

Tilslutningsretning og længder

Kablet er retningsmærket. En pil angiver indgangssiden, altså kilden: pilen orienteres derfor mod den enhed, der sender, boksen eller switchen, der forsyner afspilleren. Tilslutning af kablet omvendt skader hverken kabel eller udstyr, men den markerede retning er den, der er valgt for den bedste gengivelse. Serielængderne går fra 0,6 m til 5 m (0,6 / 1,2 / 1,8 / 2,5 / 3,6 / 5 m), med 7,5 m og 10 m på forespørgsel. Da RJ45-stikket er universelt, og kategori 8 er bagudkompatibel med Cat 7 og Cat 6, kan kablet placeres ved ethvert led i netværket og fungerer med alt Ethernet-udstyr.

Tekniske specifikationer

Generel præsentation

• Type: Ethernet-kabel med høj ydeevne
• Kategori: Kategori 8 (Cat 8)
• Formål: designet til højhastigheds-Ethernet-netværk og digitale lydsystemer i høj opløsning
• Anvendelse: avancerede Ethernet-installationer og audiofile systemer
• Kompatibilitet: bagudkompatibel med kategorierne Cat 7 og Cat 6
• Overensstemmelse: RoHS

Transmissionsevne

• Maksimal hastighed: op til 40 Gb/s
• Båndbredde: op til 2.000 MHz
• Solid-core-konstruktion for mere stabil transmission
• Reduktion af krydstale og transmissionsstøj

Arkitektur og ledere

• Arkitektur: S / FTP-kabel med snoede par
• Ledere: sølvbelagt α (Alpha) OCC-kobber
  • Tværsnit: 24 AWG (1 / 0,525)
  • Minimering af transmissionstab
• Furutech NCF-teknologi (Nano Crystal² Formula)
  • Mekanisk dæmpning
  • Reduktion af statiske ladninger

Tilslutning

• Stik: RJ45 / 8P8C
• Ikke-magnetiske α-ledere
• Kontaktfinish: 24 karat guldbelægning
• Stikhuse: 24K guldbelagt kobberlegering med lave magnetiske egenskaber

Afskærmning og beskyttelse

• Tredobbelt afskærmning med aluminiumsfolie og kobberfletning
• Forstærket beskyttelse mod elektromagnetisk interferens
• Reduktion af støj og krydstale

Mekanisk konstruktion og kappe

• Udvendig diameter: cirka 8,0 ± 0,15 mm (øget i forhold til det tidligere LAN-8 NCF)
• Yderkappe: fleksibel sort PVC, UL / CL3-brandhæmningsstandard
• Beklædning: flettet nylonstrømpe, der bidrager til dæmpning af resonanser
• Isolering og dæmpning: udvalgte materialer til reduktion af vibrationer og interne resonanser

Tilgængelige længder

• Standard: 0,6 m, 1,2 m, 1,8 m, 2,5 m, 3,6 m, 5 m
• Efter anmodning: 7,5 m og 10 m

Styrker

• 40 Gb/s og 2.000 MHz til transmissioner med meget høj hastighed
• Tredobbelt afskærmning for bedre isolering mod elektromagnetiske forstyrrelser
• Sølvbelagte OCC-ledere for at minimere transmissionstab
• 24K guldbelagte RJ45-stik
• NCF-teknologi til mekanisk dæmpning og reduktion af statiske ladninger
• Solid-core-konstruktion, der forbedrer transmissionsstabiliteten
• Diameter øget til 8 mm i forhold til det tidligere LAN-8 NCF
• Reduktion af krydstale og transmissionsstøj
• Flettet nylonkappe, der bidrager til dæmpning af resonanser
• Beregnet til avancerede Ethernet-installationer og audiofile systemer
