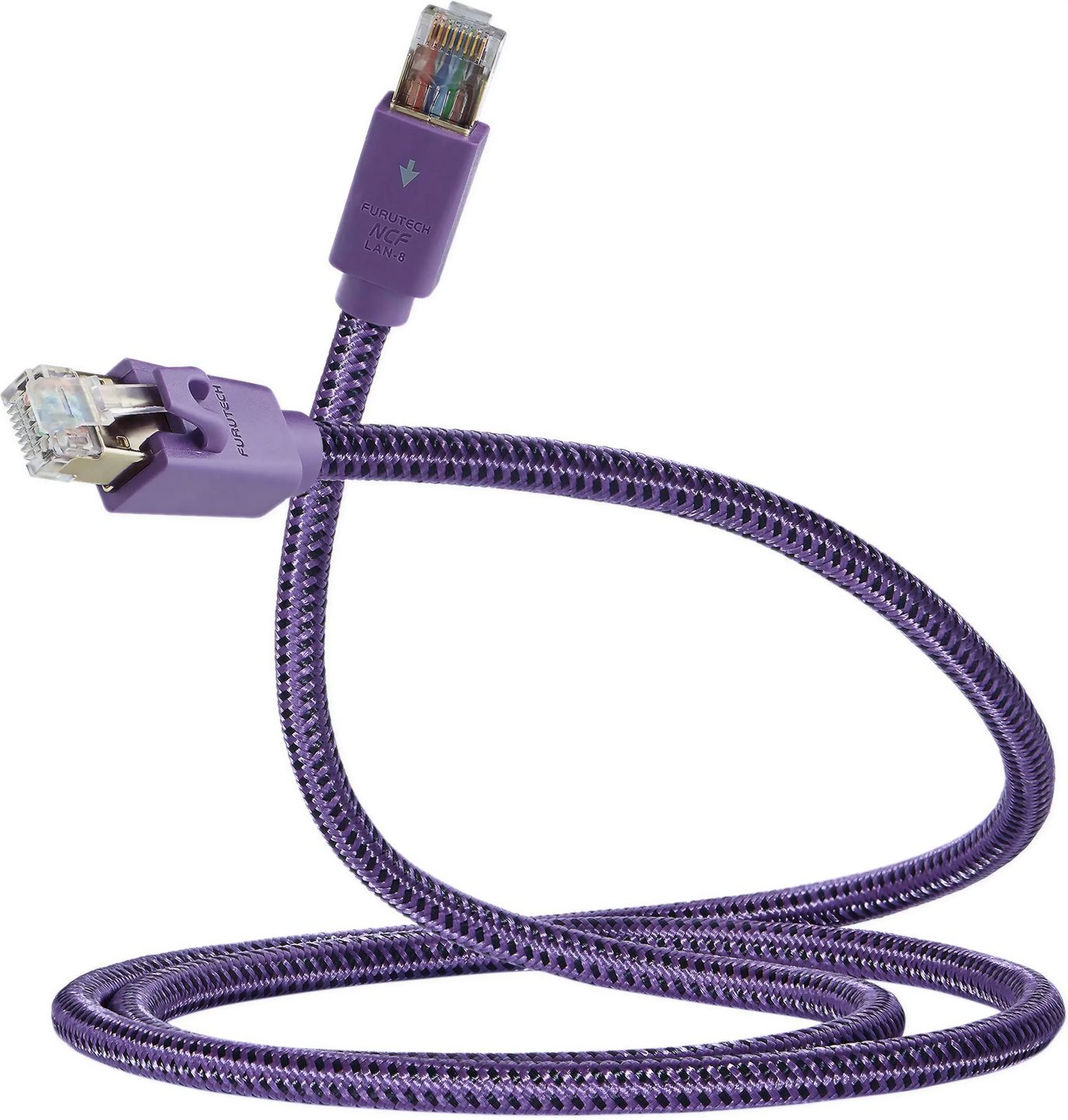

Furutech Lan-8 NCF Plus 5m

Furutech LAN-8 NCF Plus, audiofilt netværkskabel i Cat 8

Mellem boksen, switchen og netværksafspilleren transporterer et Ethernet-kabel ikke lyd, men datapakker. Hvorfor så give det en så gennemtænkt konstruktion? Svaret ligger ikke i hastigheden, som er rigeligt tilstrækkelig på ethvert kabel, men i den støj, der bevæger sig langs forbindelsen og forstyrrer de følsomme trin i en konverter. LAN-8 NCF Plus håndterer dette problem gennem materialer og afskærmning frem for hastighed.

Hastigheden er ikke det egentlige emne

Kategori 8 tillader 40 Gb/s og en båndbredde på op til 2.000 MHz. En højopløselig lydstream, selv i multikanal eller DSD, kræver nogle få megabit pr. sekund. Margenen er derfor enorm, og det er ikke den, der adskiller dette kabel fra et almindeligt kabel.

Ethernet fungerer med pakker, fejldetektion og genfremsendelse: dataene ankommer intakte eller sendes igen, uanset kablet. Det, en afskærmet, ikke-magnetisk og dæmpet forbindelse søger at begrænse, er højfrekvent støj, der cirkulerer parallelt med signalet: RF-støj, elektromagnetiske forstyrrelser og støj fra switchens eller boksens switch-mode-strømforsyning. Denne støj kan kobles til netværksafspillerens analoge kredsløb og ur, hæve støjgulvet og forstyrre synkroniseringen under konverteringen. Omfanget af den hørbare forbedring afhænger af det efterfølgende leds evne til at afvise denne støj: en streamer, der allerede er godt isoleret, vil vise en mere diskret forskel end mere udsat elektronik.

Massive sølvbelagte ledere

Den grundlæggende ændring i forhold til den oprindelige LAN-8 NCF er overgangen fra flertrådede ledere til solid-core-ledere, altså massive ledere. En massiv leder holder bedre sin geometri over hele længden og bevarer en mere ensartet karakteristisk impedans, hvilket er vigtigt ved de høje frekvenser, hvor kategori 8 arbejder. Hver leder måler 24 AWG (1/0,525) og er fremstillet af sølvbelagt α (Alpha) OCC-kobber. OCC betegner en kontinuerlig støbning, som begrænser korngrænser i kobberet.

Sølvbelægningen har her en reel interesse: ved Cat 8-båndbredden, tæt på 2 GHz, koncentrerer skin-effekten strømmen ved lederens overflade, og denne mere ledende sølvoverflade håndterer de hurtige komponenter. Det er en anden situation end analog lyd, hvor skin-effekten forbliver marginal. De snoede par bevarer en beregnet snoningsstigning for at forbedre RF-afvisningen og begrænse krydstale. Modstykket ved den massive leder: kablet er stivere end et flertrådet kabel, hvilket kræver hensyn til bøjeradius.

Tre lag mod forstyrrelser

Konstruktionen er af typen S/FTP: en folie omkring hvert par og en flettet afskærmning omkring det hele. Tredobbelt afskærmning kombinerer aluminiumsfolie og kobberfletning. Folien dækker de høje frekvenser kontinuerligt, mens fletningen håndterer lavere elektromagnetiske forstyrrelser, sikrer mekanisk kontinuitet og fungerer som jordforbindelse. Denne dobbelte funktion opfylder de to opgaver, der forventes af et netværkskabel i en audiokontekst: at forhindre udefrakommende støj i at trænge ind og at undgå, at intern støj udstråles mod nærliggende apparater. Kategori 8 kræver allerede fuld afskærmning; her er den forstærket i overensstemmelse med den øgede diameter.

Ikke-magnetiske stik og NCF-kappe

Stikkene er RJ45 i 8P8C-format. Kontakterne er baseret på en ikke-magnetisk α-leder med kraftig 24-karat guldbelægning, og huset er af 24-karat guldbelagt kobberlegering med lave magnetiske egenskaber. Valget af ikke-magnetiske materialer adresserer et præcist punkt: magnetiske underlag, som ofte findes under en guldbelægning, kan tilføre forvrængning ved kontakten gennem hvirvelstrømme og hysterese. Ved at undgå dem opnås en renere forbindelse.

Stikkets kappe anvender NCF-materialet (Nano Crystal² Formula) fra Furutech, en hybridkonstruktion af flere materialer. Denne krystallinske forbindelse har to egenskaber: den genererer negative ioner, som fjerner statiske ladninger, og den omdanner termisk energi til fjerninfrarød stråling. Furutech kombinerer den med nanometriske keramiske partikler og kulstofpulver for en dæmpende piezoelektrisk effekt. Kappens rolle er at dæmpe mikrovibrationer og aflede statiske ladninger dér, hvor kablet forbindes til chassisbøsningen.

Nylonkappe, diameter og fleksibilitet

Den ydre kappe er af blød sort PVC, UL/CL3-klassificeret for brandhæmning (egnet til gennemføring i skillevægge) og RoHS-kompatibel. Ovenpå beskytter en flettet nylonkappe helheden og bidrager til at dæmpe resonanser. Den udvendige diameter når cirka 8,0 ± 0,15 mm mod 7,0 mm på den tidligere LAN-8 NCF; denne større dimension giver plads til den forstærkede afskærmning. Med massive ledere og denne diameter forbliver kablet fast: det er bedst at afsætte lidt plads bag møblet og sørge for en rimelig bøjeradius ved tilslutning.

Tilslutningsretning og længder

Kablet er mærket med retning. En pil angiver indgangssiden, altså kilden: pilen orienteres derfor mod den enhed, der sender, boksen eller switchen, som forsyner afspilleren. Hvis kablet tilsluttes omvendt, beskadiges hverken kabel eller udstyr, men den markerede retning er den, der er valgt for den bedste gengivelse. Standardlængderne går fra 0,6 m til 5 m (0,6 / 1,2 / 1,8 / 2,5 / 3,6 / 5 m), med 7,5 m og 10 m på forespørgsel. Da RJ45-stikket er universelt, og kategori 8 er bagudkompatibel med Cat 7 og Cat 6, kan kablet placeres ved ethvert led i netværket og fungerer med alt Ethernet-udstyr.

Tekniske specifikationer

Generel præsentation

• Type: Ethernet-kabel med høj ydeevne
• Kategori: Kategori 8 (Cat 8)
• Anvendelse: designet til højhastigheds-Ethernet-netværk og digitale lydsystemer i høj opløsning
• Målgruppe: high-end og audiofile Ethernet-installationer
• Kompatibilitet: bagudkompatibel med kategorierne Cat 7 og Cat 6
• Overensstemmelse: RoHS

Overførselsydelse

• Maksimal hastighed: op til 40 Gb/s
• Båndbredde: op til 2.000 MHz
• Solid-core-konstruktion for mere stabil transmission
• Reduktion af krydstale og transmissionsstøj

Arkitektur og ledere

• Arkitektur: S / FTP-kabel med parsnoede ledere
• Ledere: sølvbelagt α (Alpha) OCC-kobber
  • Tværsnit: 24 AWG (1 / 0,525)
  • Minimering af transmissionstab
• Furutech NCF-teknologi (Nano Crystal² Formula)
  • Mekanisk dæmpning
  • Reduktion af statiske ladninger

Tilslutninger

• Stik: RJ45 / 8P8C
• Ikke-magnetiske α-ledere
• Kontaktfinish: 24 karat guldbelægning
• Stikhuse: 24K guldbelagt kobberlegering med lave magnetiske egenskaber

Afskærmning og beskyttelse

• Tredobbelt afskærmning med aluminiumsfolie og kobberfletning
• Forstærket beskyttelse mod elektromagnetisk interferens
• Reduktion af støj og krydstale

Mekanisk konstruktion og kappe

• Udvendig diameter: ca. 8,0 ± 0,15 mm (øget i forhold til det tidligere LAN-8 NCF)
• Yderkappe: fleksibel sort PVC, UL / CL3-brandhæmningsstandard
• Beklædning: flettet nylonkappe, der bidrager til dæmpning af resonanser
• Isolering og dæmpning: udvalgte materialer til reduktion af vibrationer og interne resonanser

Tilgængelige længder

• Standard: 0,6 m, 1,2 m, 1,8 m, 2,5 m, 3,6 m, 5 m
• På forespørgsel: 7,5 m og 10 m

Styrker

• 40 Gb/s og 2.000 MHz til transmissioner med meget høj hastighed
• Tredobbelt afskærmning for bedre isolering mod elektromagnetiske forstyrrelser
• Sølvbelagte OCC-ledere for at minimere transmissionstab
• 24K guldbelagte RJ45-stik
• NCF-teknologi til mekanisk dæmpning og reduktion af statiske ladninger
• Solid-core-konstruktion, der forbedrer transmissionsstabiliteten
• Diameter øget til 8 mm i forhold til det tidligere LAN-8 NCF
• Reduktion af krydstale og transmissionsstøj
• Flettet nylonkappe, der bidrager til dæmpning af resonanser
• Beregnet til high-end og audiofile Ethernet-installationer
