Wireworld Chroma 10 (CRV) Coaxial 2m

Mellem en CD-afspiller, en streamer eller et TV og den konverter, der omdanner den digitale datastrøm til musik, er koaksialforbindelsen stadig den mest udbredte inden for hi-fi. Chroma 10 er indgangsmodellen i den koaksiale Series 10-serie fra Wireworld. Den anvender samme lederprincip og isoleringsmateriale som mærkets højere modeller, men med iltfrit kobber i stedet for det sølv, der er forbeholdt de højere niveauer.

Parallelle tråde mod hvirvelstrømme

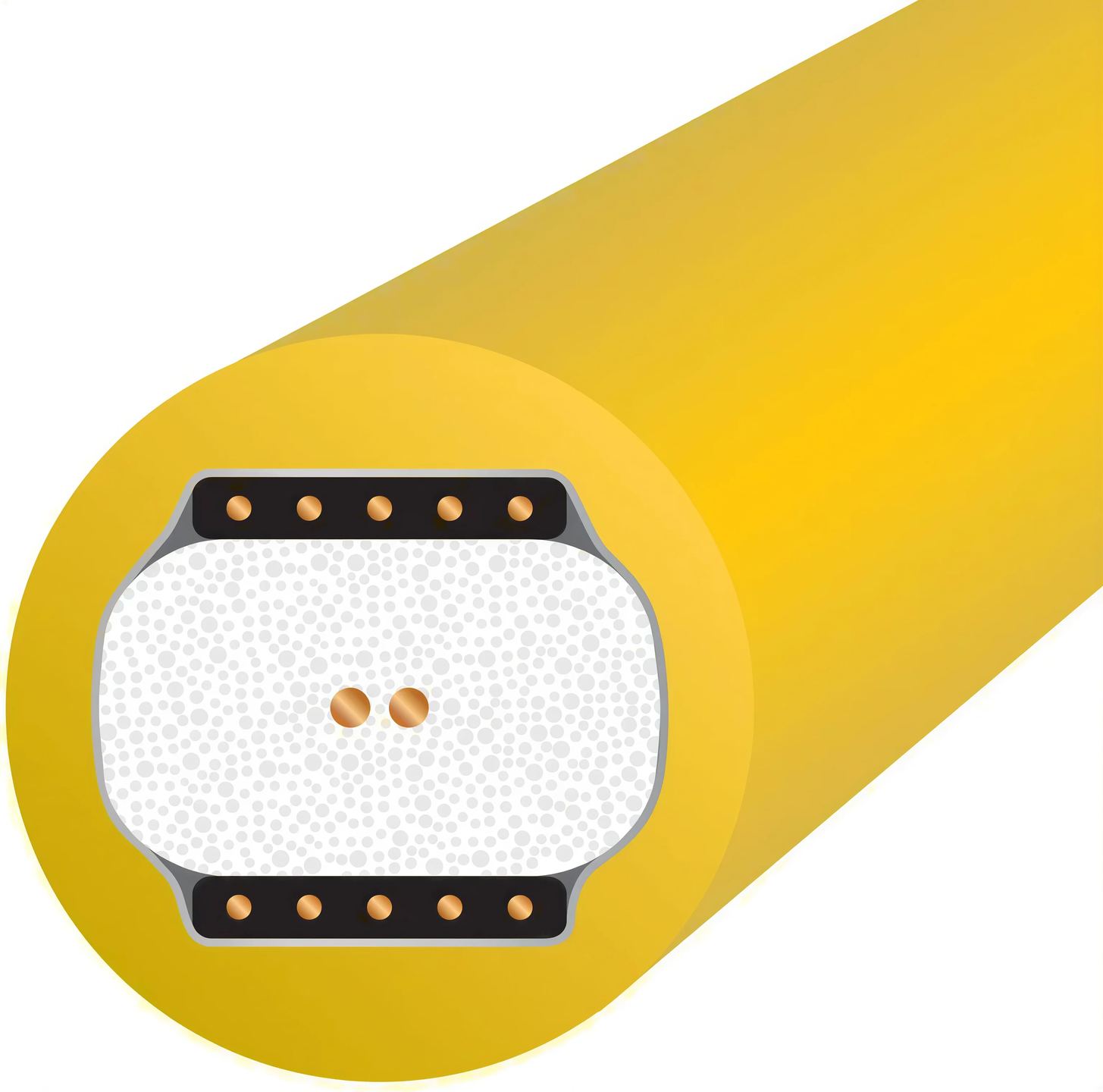

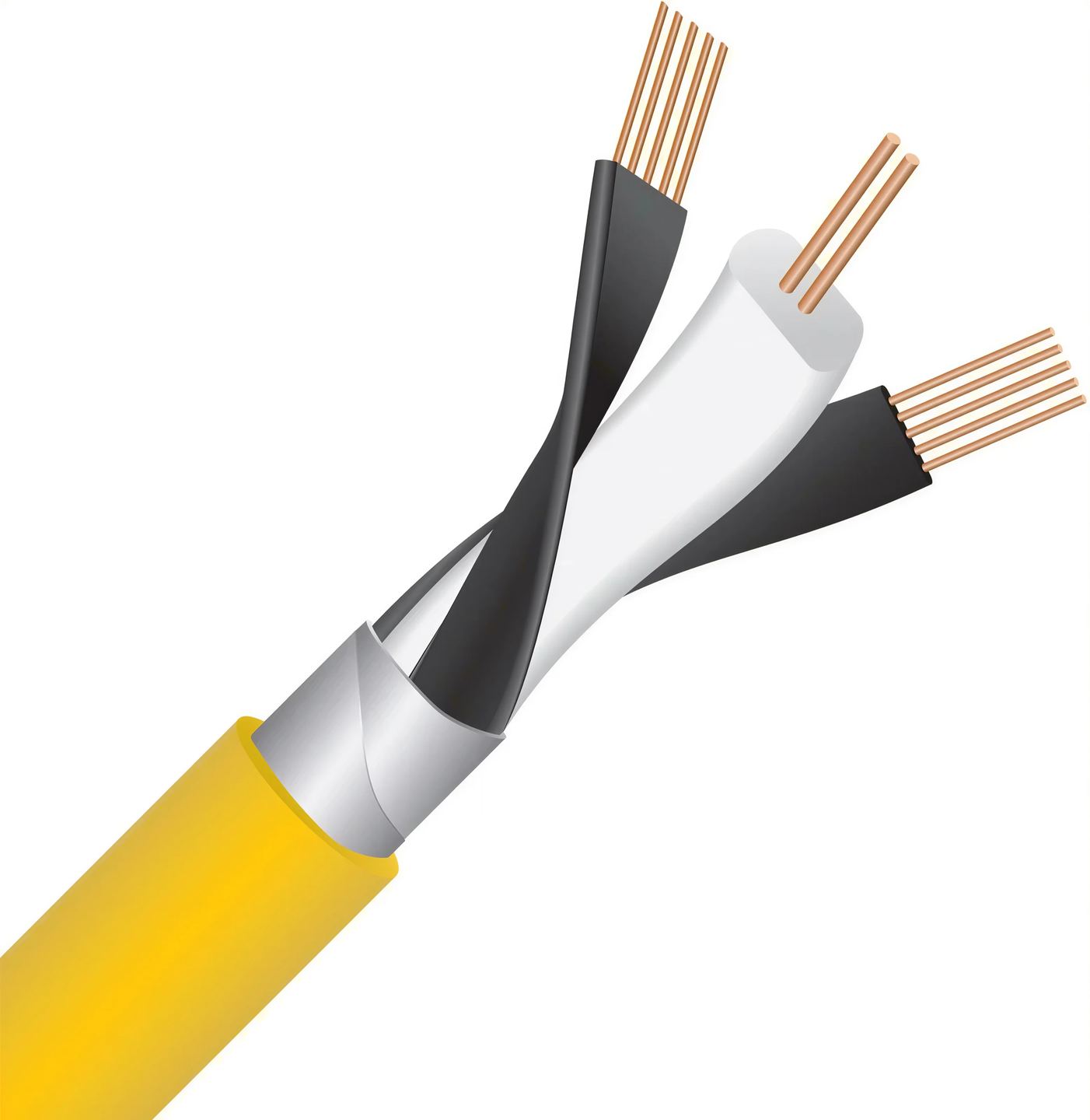

I et almindeligt kabel er kobbertrådene snoet sammen eller erstattet af en massiv tråd. Begge strukturer fremmer hvirvelstrømme: små parasitstrømme, som signalets elektromagnetiske felt fremkalder i selve metallet, og som medfører tab. DNA Helix-geometrien, der er patenteret af Wireworld, griber problemet an fra den modsatte vinkel. Den placerer kobbertråde helt parallelt, isoleret enkeltvis og samlet i flade ledere, der lægges oven på hinanden og derefter vikles i en spiral. Hver tråd følger dermed den mest direkte vej uden at krydse nabotrådene. I Chroma 10 fordeler Tri DNA Helix-varianten tolv isolerede tråde i tre ledere af iltfrit kobber, et metal, hvor størstedelen af ilten er fjernet for at begrænse intern oxidation og urenheder ved korngrænserne.

Composilex 5, et isoleringsmateriale mod friktionsstøj

Når et kabel bevæger sig, vibrerer eller udsættes for temperaturændringer, skaber friktionen mellem isoleringsmaterialet og metallet bittesmå elektriske ladninger. Dette fænomen, kaldet triboelektrisk støj, lægges oven i signalet. Composilex 5 er et kompositisoleringsmateriale udviklet af Wireworld til at reducere denne støj til under niveauet for almindelige isoleringsmaterialer med lave tab, herunder Teflon. Det bruges i hele Series 10-serien, fra Chroma 10 til de dyreste modeller. På et kabel i indgangsklassen er det værd at bemærke: mærket har ikke forbeholdt sit nyeste isoleringsmateriale til sine topmodeller.

Hvorfor et digitalt koaksialkabel skal have en impedans på 75 ohm

Den koaksiale S/PDIF-standard fastlægger en impedans på 75 Ω for kildens udgang, kablet og konverterens indgang. Når denne værdi ikke overholdes et sted på signalvejen, reflekteres en del af signalet og bevæger sig tilbage i modsat retning, hvilket forvrænger de digitale impulsers flanker. Over nogle få meter går der dog ingen bit tabt. Det særlige er, at S/PDIF transporterer clocksignalet blandet med dataene: modtageren rekonstruerer samplingsrytmen ud fra signalets overgange. Mindre skarpe flanker gør denne synkronisering mindre præcis, og denne tidsmæssige usikkerhed har et navn, jitter. Dens faktiske effekt afhænger i høj grad af konverteren. En enhed, der synkroniserer datastrømmen med sin egen clock, er langt mindre følsom over for den end en enklere modtager, der direkte følger den rytme, som kablet overfører. Chroma 10 overholder de 75 Ω i hele sin længde og udnytter ledernes geometri til at bevare signalets form.

Gold-Tube-stik i RCA, BNC-version til professionelle indgange

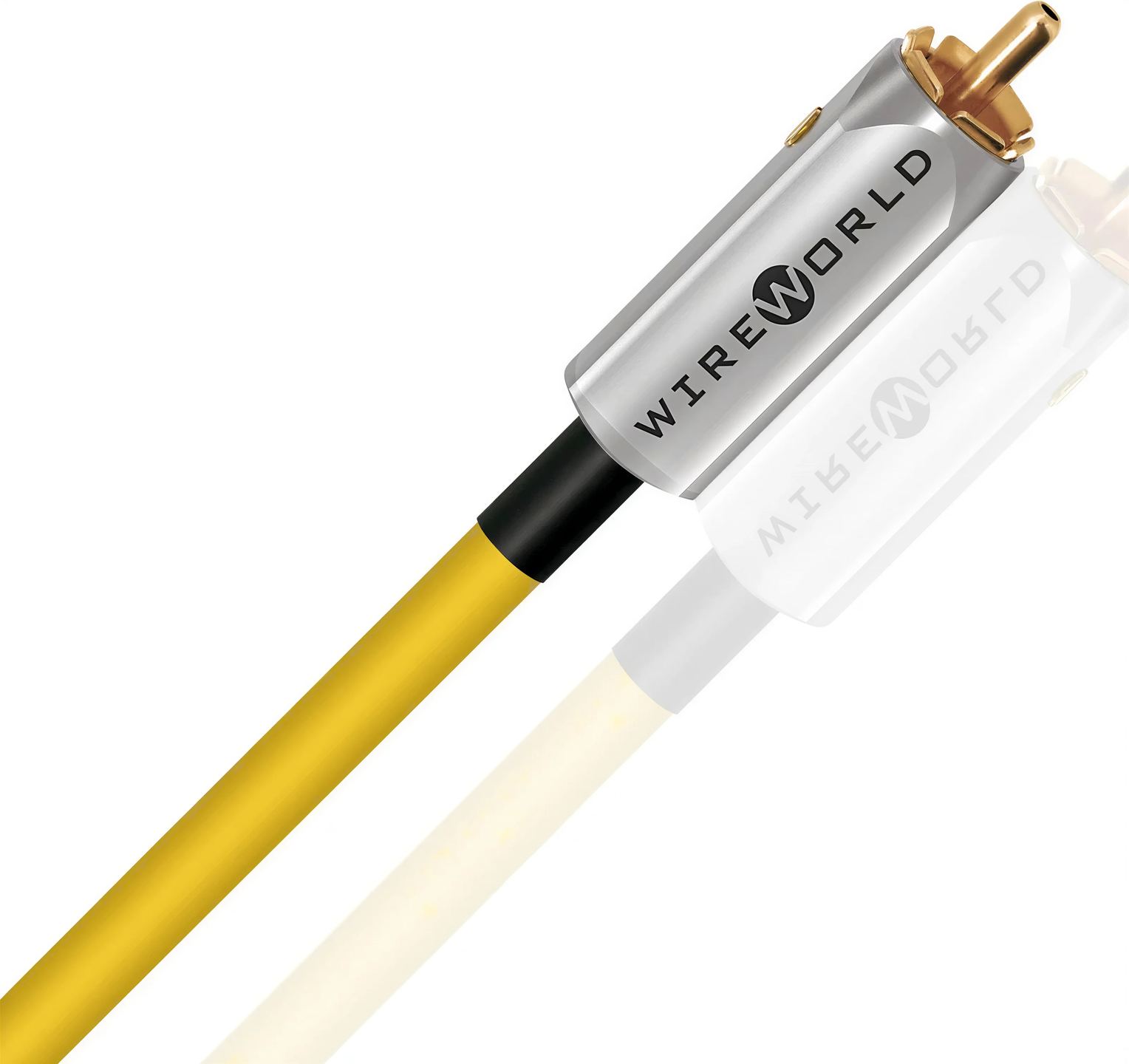

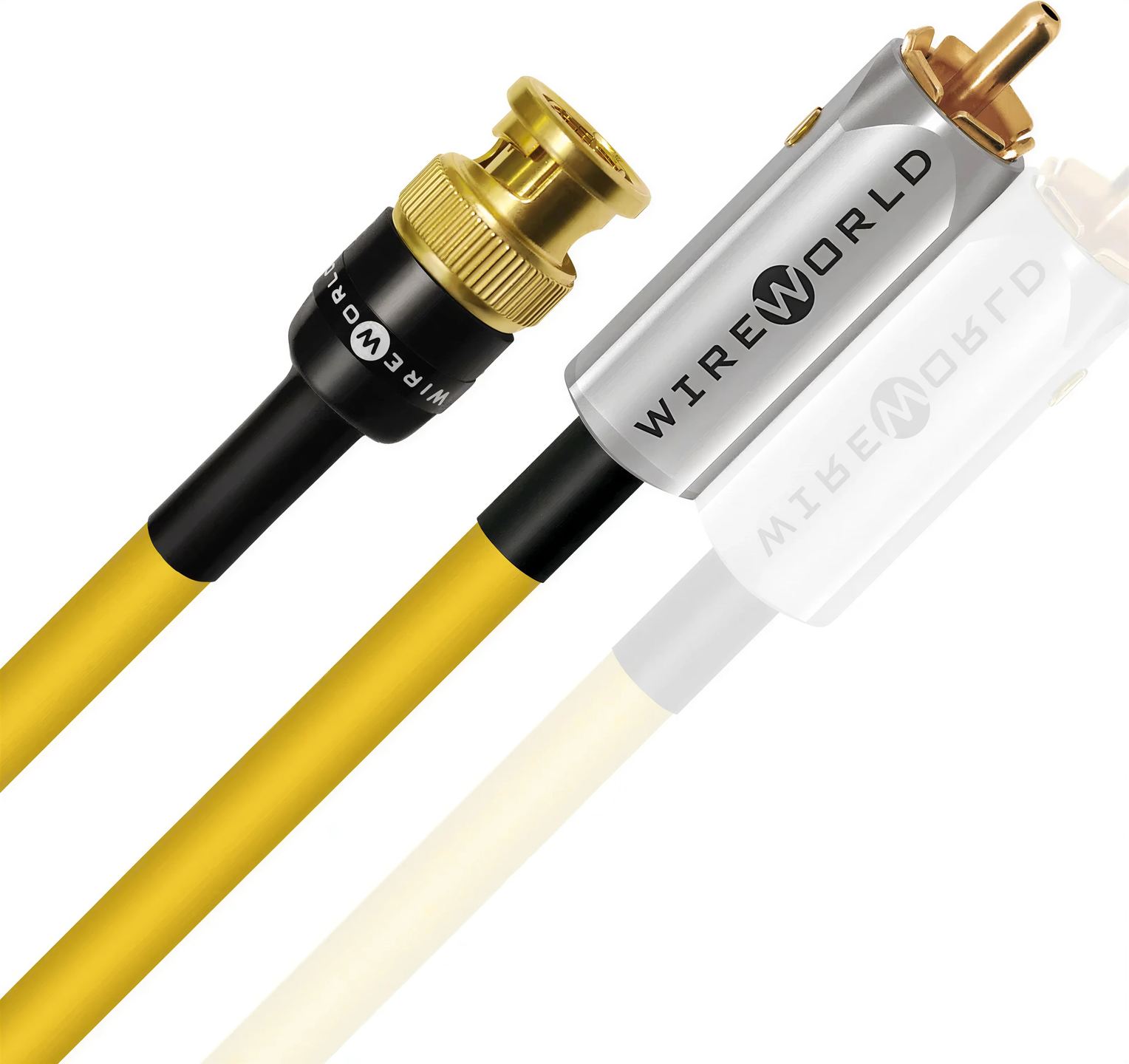

Gold-Tube RCA-stikkene er designet og fremstillet af Wireworld med kontakter belagt med 24 karat guld. Guld oxiderer ikke og sikrer en stabil kontakt over tid, især når kablet forbliver tilsluttet i årevis uden at blive håndteret. Dets effekt på ledningsevnen er derimod ubetydelig. RCA-stikket blev oprindeligt aldrig designet til en konstant impedans på 75 Ω, hvorimod BNC-stikket blev. Sidstnævnte låses også med en kvart omgang i en bajonetfatning. Det findes på visse konvertere, CD-transporter og professionelle enheder. Chroma 10 fås i en RCA til RCA-version og en BNC til BNC-version på 75 Ω.

Hvilke enheder kan forbindes med digital koaksialforbindelse

Chroma 10 bruges til at forbinde en digital koaksialudgang med en indgang af samme type: en CD-transport til en konverter, en streamer til en DAC eller en integreret forstærker med konverter, et TV, en konsol eller en Blu-ray-afspiller til en hjemmebioforstærker. Forbindelsen overfører stereo-PCM, typisk op til 24 bit og 192 kHz afhængigt af de to enheders kapacitet. Ved flerkanalslyd er den begrænset til komprimeret Dolby Digital og DTS 5.1. Blu-rays tabsfri formater og Dolby Atmos i fuld opløsning overføres via en HDMI eARC-forbindelse, hvilket ligger uden for enhver S/PDIF-forbindelses kapacitet, uanset hvilket kabel der anvendes.

Første trin i en koaksialserie med seks niveauer

Den koaksiale Series 10-serie omfatter seks modeller: Chroma 10, Ultraviolet 10, Starlight 10, Silver Starlight 10, Gold Starlight 10 og Platinum Starlight 10. Jo højere man kommer i serien, desto flere tråde er der, og kobber erstattes af sølv, helt op til lederne af massivt sølv og Silver-Tube-stikkene i Gold Starlight 10. Chroma 10 bevarer de to elementer, som hele serien har til fælles, DNA Helix-geometrien og Composilex 5-isoleringsmaterialet. Sammenlignet med Chroma 8, som den erstatter, får den yderligere grupper af tråde i sin DNA Helix-geometri og skifter til Composilex 5-isoleringsmaterialet, hvor Series 8-generationen fra 2019 anvendte Composilex 3.

Tekniske specifikationer

Konstruktion og ydeevne

• Type: koaksialt digitalt lyd- / videokabel
• Arkitektur: Tri DNA HELIX
  • Parallelle og isolerede kobbertråde for at bevare signalets integritet og begrænse interaktioner mellem lederne
  • Konstruktion kombineret med COMPOSILEX 5-isolering for at sikre stabil transmission af digitale lyd- og videosignaler
• Impedans: 75 Ω
• Ledere: iltfrit kobber
  • Antal ledere: 3
  • Antal isolerede tråde: 12
  • Tværsnit: 25 AWG / 0,16 mm²
• Isolering: COMPOSILEX 5

Tilslutninger

• Tilgængelige konfigurationer: RCA til RCA, BNC 75 Ω til BNC
• Kontakter: belagt med 24 karat guld
• RCA-stik: Gold-Tube fra Wireworld
