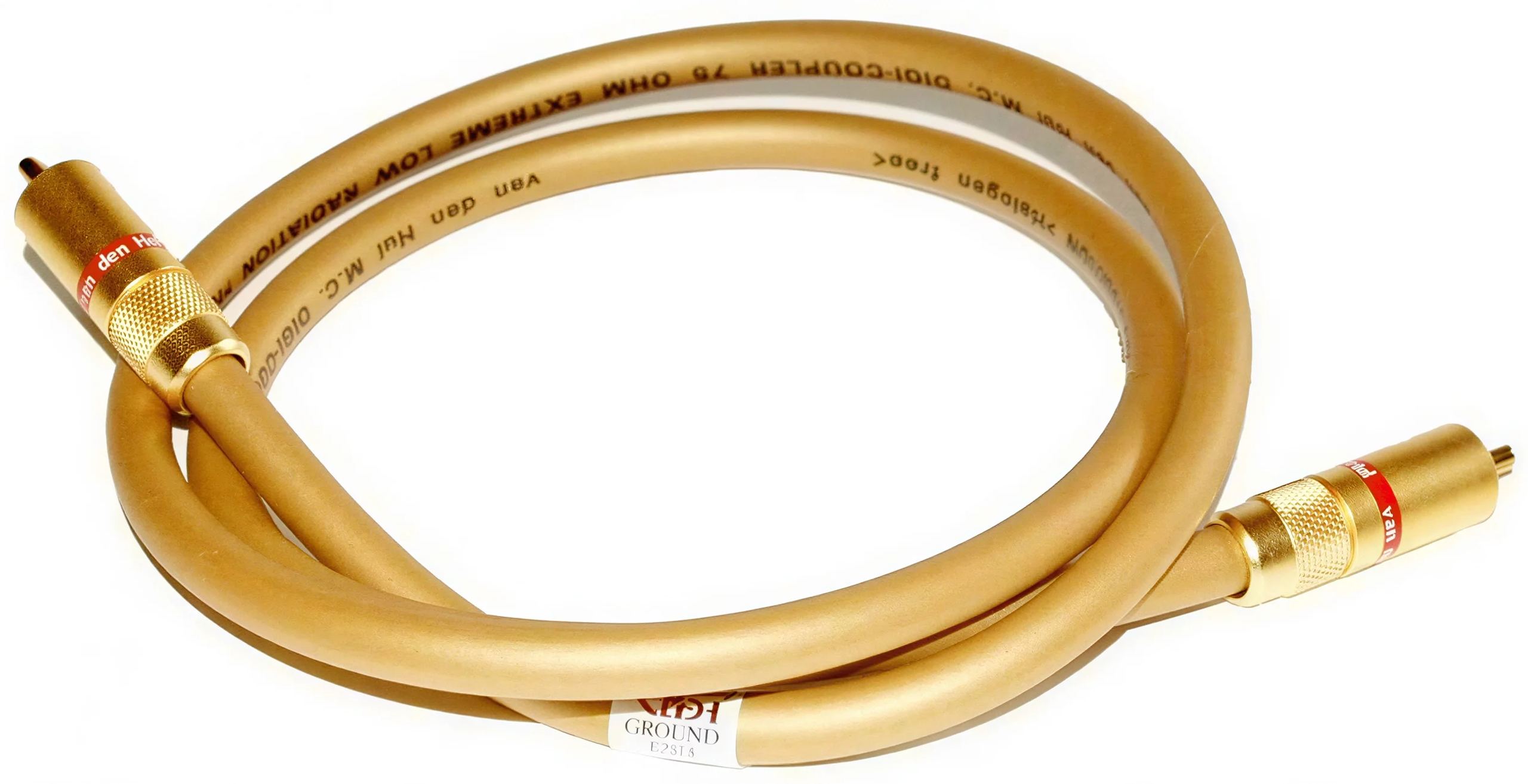

Van den Hul The Digi-Coupler 1,5m

Mellem en CD-afspiller, et TV eller en streamer og den konverter, der omdanner data til musik, transporterer koaksialforbindelsen et meget hurtigt digitalt signal, som er følsomt over for både impedansrefleksioner og radioforstyrrelser. Van den Hul imødekommer dette med det mest avancerede kabel i sin S/PDIF-serie: en triaksial konstruktion med flere skærme, en impedans holdt inden for en halv ohm og en halogenfri kappe udviklet af det nederlandske mærke.

En impedans på 75 ohm fastholdt helt op i gigahertzområdet

Den koaksiale S/PDIF-standard bygger på en impedans på 75 ohm, og enhver afvigelse langs forbindelsen sender en del af signalet tilbage mod kilden. Disse refleksioner forvrænger dataenes stigende og faldende flanker, hvilket slører det præcise tidspunkt, hvor konverterens modtager aflæser hver bit: Det er tidsvariation, eller jitter, som Van den Hul søger at reducere ved at holde impedansen i Digi-Coupler på 75 ohm ± 0,5 ohm op til 3 GHz. Kablet angives at have stor båndbredde og lav dæmpning pr. meter, to parametre, der naturligt forringes, efterhånden som længden øges.

Den centrale leder af iltfrit kobber (OFC) med et tværsnit på 0,283 mm² er isoleret med opskummet polyethylen. Luftboblerne i dette skum sænker isoleringens dielektricitetskonstant og begrænser tab ved høje frekvenser. Denne geometri er kun stabil, hvis kablet ikke bøjes for skarpt: Van den Hul angiver en mindste bøjningsradius på 8 cm for at bevare en konstant impedans, hvilket kræver lidt plads bag apparaterne.

Tre fletskærme og tre folier mod forstyrrelser

Et triaksialkabel er et koaksialkabel omgivet af en ekstra skærm, som er særskilt isoleret. Digi-Coupler fører princippet ret langt med skiftevis tre aluminiumsfolier og tre tætte fletskærme med henholdsvis 128, 128 og 192 tråde af OFC-kobber belagt med sølv med høj densitet, alt sammen omsluttet af et kulstofmættet lag, som mærket kalder Linear Structured Carbon. Van den Hul klassificerer dette kabel som en af sine »superskærmede« modeller med meget lav overføringsimpedans: En forstyrrende strøm, der løber på den udvendige overflade, inducerer stort set ingen spænding indvendigt, hvor signalet løber.

Denne beskyttelse virker i begge retninger. Signalet er beskyttet mod forstyrrelser fra Wi-Fi, telefoner eller switch-mode-strømforsyninger, og selve kablet udstråler meget lidt til de nærliggende analoge forbindelser. Van den Hul anbefaler i øvrigt altid at holde digitale og analoge kabler adskilt i en installation. Den lave modstand i mellemlederen (0,814 Ω pr. 100 m) og den udvendige skærm (0,747 Ω pr. 100 m) giver returstrømmen en vej med meget lav modstand. Mærket fremhæver denne immunitet ved lange forbindelser, helt op til afstandene i et lydstudie.

En Hulliflex-kappe uden halogener eller blødgørere

Den guldfarvede yderkappe er fremstillet af Hulliflex, en polymer udviklet af Van den Hul og fri for både halogener og blødgørere. Uden blødgørere bliver materialet ikke hårdt og revner ikke med årene; det beskytter de forsølvede fletskærme mod luft med korrosive forbindelser, hvilket bevarer deres ledningsevne over tid. Ved brand forhindrer fraværet af halogener frigivelse af sure gasser. Mellemlederen er isoleret med polyethylen, og kappen tåler en effektiv spænding på mindst 300 V.

Den udvendige diameter på 8,2 mm giver et ret stift kabel. Det belaster RCA-bøsningerne mere end en tynd ledning og tåler dårligt at blive presset mod en væg eller bagsiden af et møbel, så det er en fordel at planlægge kabelføringen, inden apparaterne placeres.

Guldbelagte stik og mulige forbindelser

De guldbelagte RCA-stik forbinder enhver koaksial S/PDIF-udgang med en indgang af samme type: CD-transport til konverter, TV til forstærker, streamer eller server til ekstern DAC. Van den Hul oplyser, at Digi-Coupler også transporterer video- og højfrekvenssignaler, da dets impedans- og skærmningsegenskaber gælder for enhver 75-ohmsforbindelse.

Det, kablet kan forbedre, vedrører signalets tidsmæssige integritet og den opfangede støj, ikke selve dataene, som under alle omstændigheder når frem til modtageren uændret. Den hørbare forskel afhænger derfor i høj grad af konverteren: Et modtagertrin med en effektiv faselåst sløjfe eller intern resynkronisering afviser allerede en stor del af jitteren, mens en enklere modtager fortsat er følsom over for den. I Van den Huls sortiment er Digi-Coupler en teknisk udvidet version af kablet The Triaxial Professional 75 Ohm.

Tekniske specifikationer

Fysisk struktur

• Kabeltype: Asymmetrisk triaxial superafskærmet
• Udvendig diameter: 8,2 mm
• Kappefarve: Hulliflex guld
• Stik: forgyldt

Ledere

Materiale

• Kerne: iltfrit kobber (OFC)
• Mellemlag og skærm: høj densitet rent sølv belagt på iltfrit kobber (OFC)

Dimensioner

• Kerne: 0,283 mm
• Mellemlag og skærm: aluminiumsfolie + 128 + aluminiumsfolie + 128 + aluminiumsfolie + 192

Elektriske specifikationer

Modstand

• Kerne: 5,92 Ω / 100 m
• Mellemlag: 0,814 Ω / 100 m
• Skærm: 0,747 Ω / 100 m

Andre parametre

• Karakteristisk impedans: 75 Ω
• Kapacitet:
  • Kerne-Mellemlag: 56,2 pF / m
  • Mellemlag-Skærm: 470 pF / m
